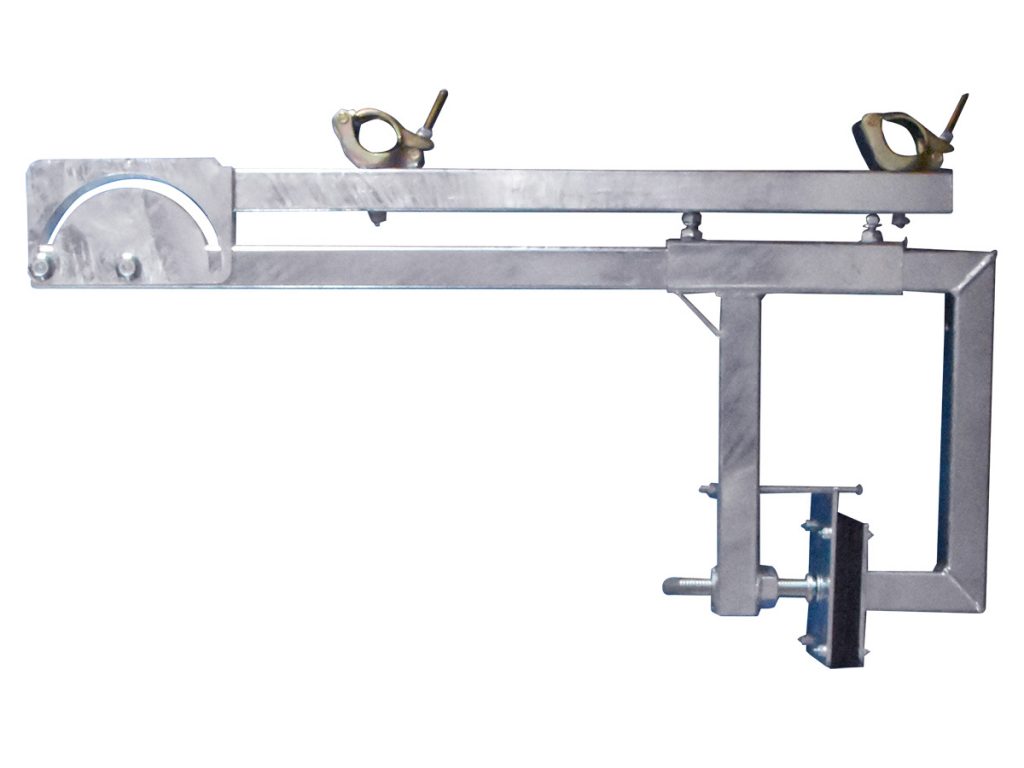

パラペット手摺ⅡD型

パラペット手摺ⅡD型

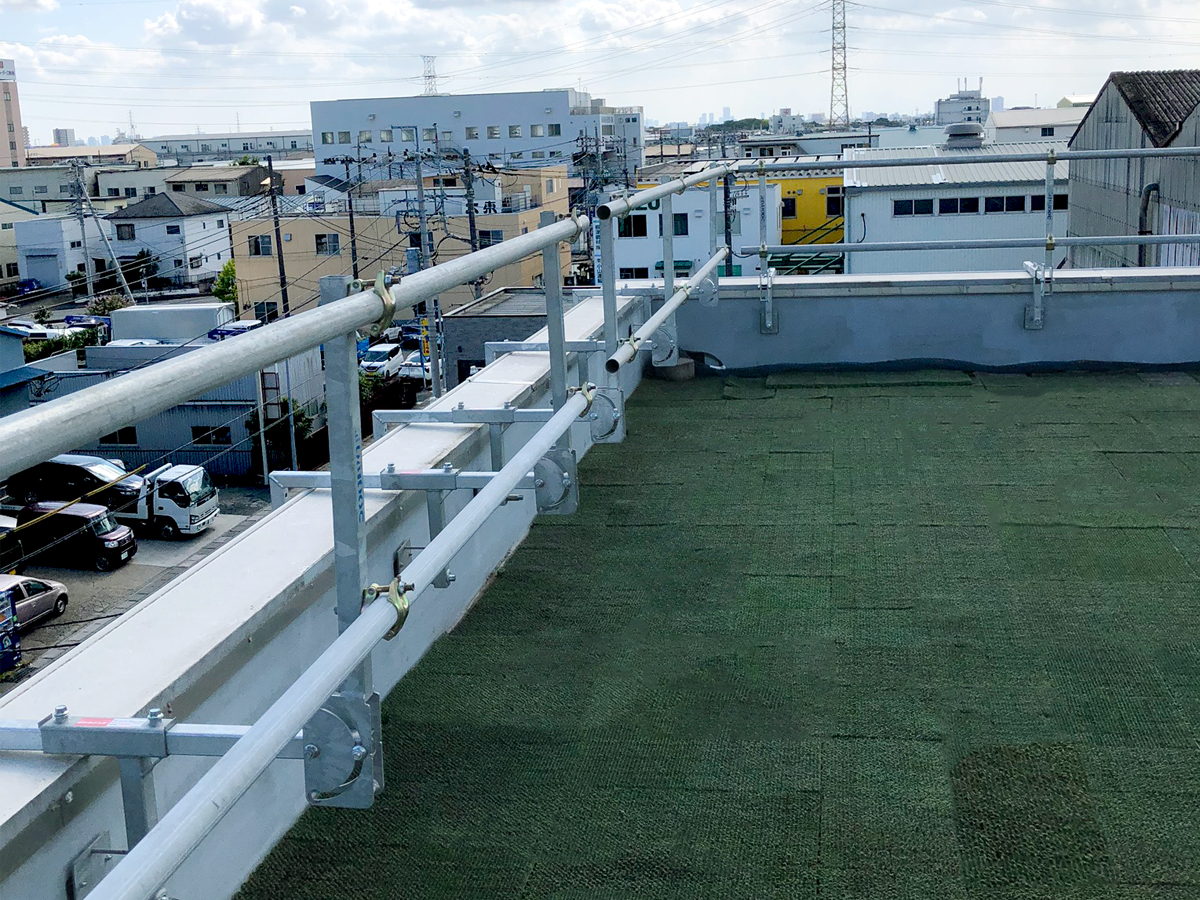

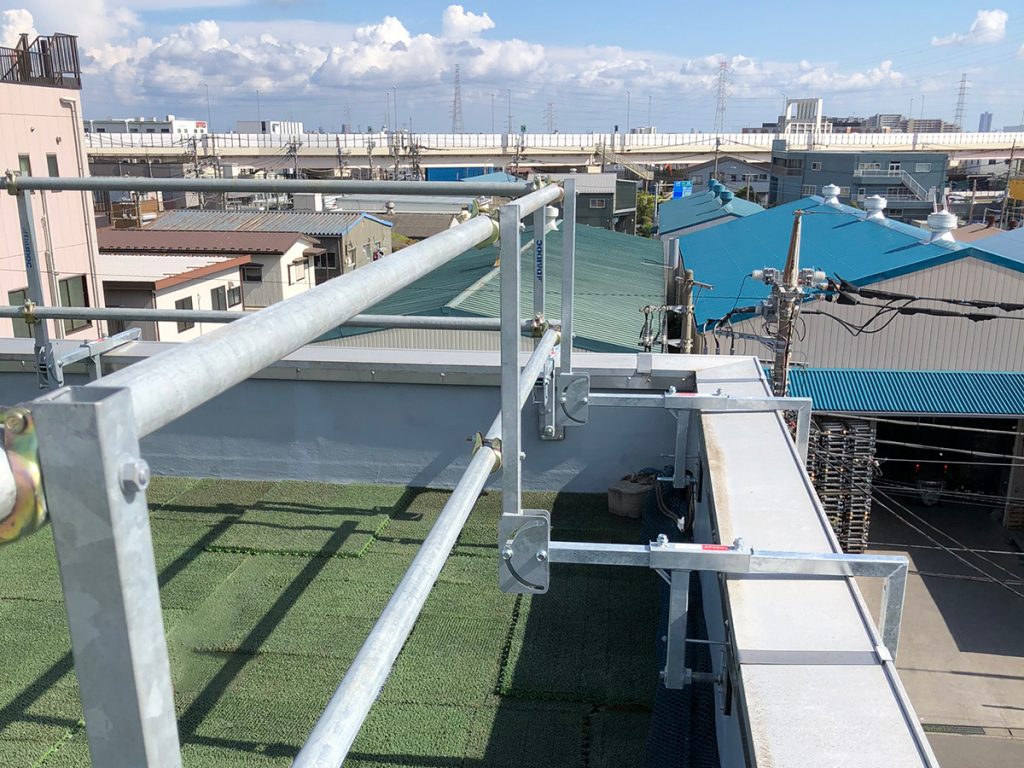

使用イメージ

使用イメージ

パラペット手摺ⅡD型

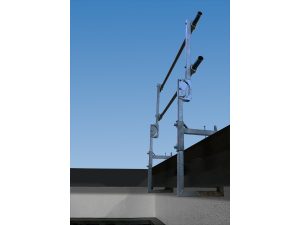

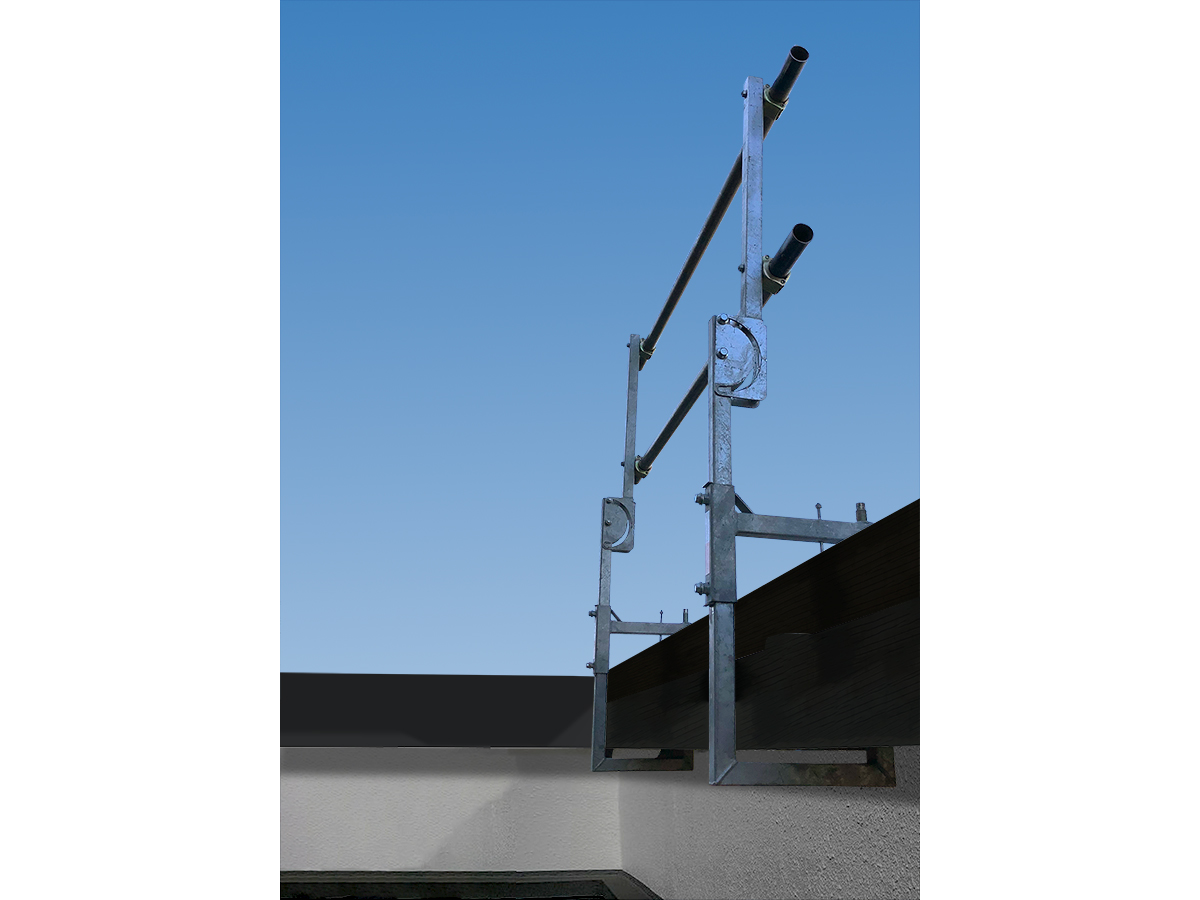

垂直使用イメージ

パラペット手摺ⅡD型
パラペット手摺ⅡD型

用途

工事工程
外装工事、外構工事
商品分類
安全関係

工事用の仮設手摺
屋上のパラペット部に設置して手摺や落下防止柵として使用可能

特長

  • 水平、垂直どちらでも取り付けられます。
  • 取付作業が容易な構造です。

仕様

挟み板（㎜） 12(ゴムチップマット黒)
材質 STKR400 亜鉛鍍金仕上
使用ボルト対辺（㎜）※1 17
自重（kg） 13
垂直挟み幅（㎜） 50～420
水平挟み幅（㎜） 50～500
手摺柱間隔（㎜） 2000

※1 押しボルト・押え支柱固定ボルト・手摺柱固定ボルト
※ 強度・構造等は仮設工業会の「枠組足場手すり枠の強度基準」及び「墜落防止設備等に関する技術」に準じます。

寸法図

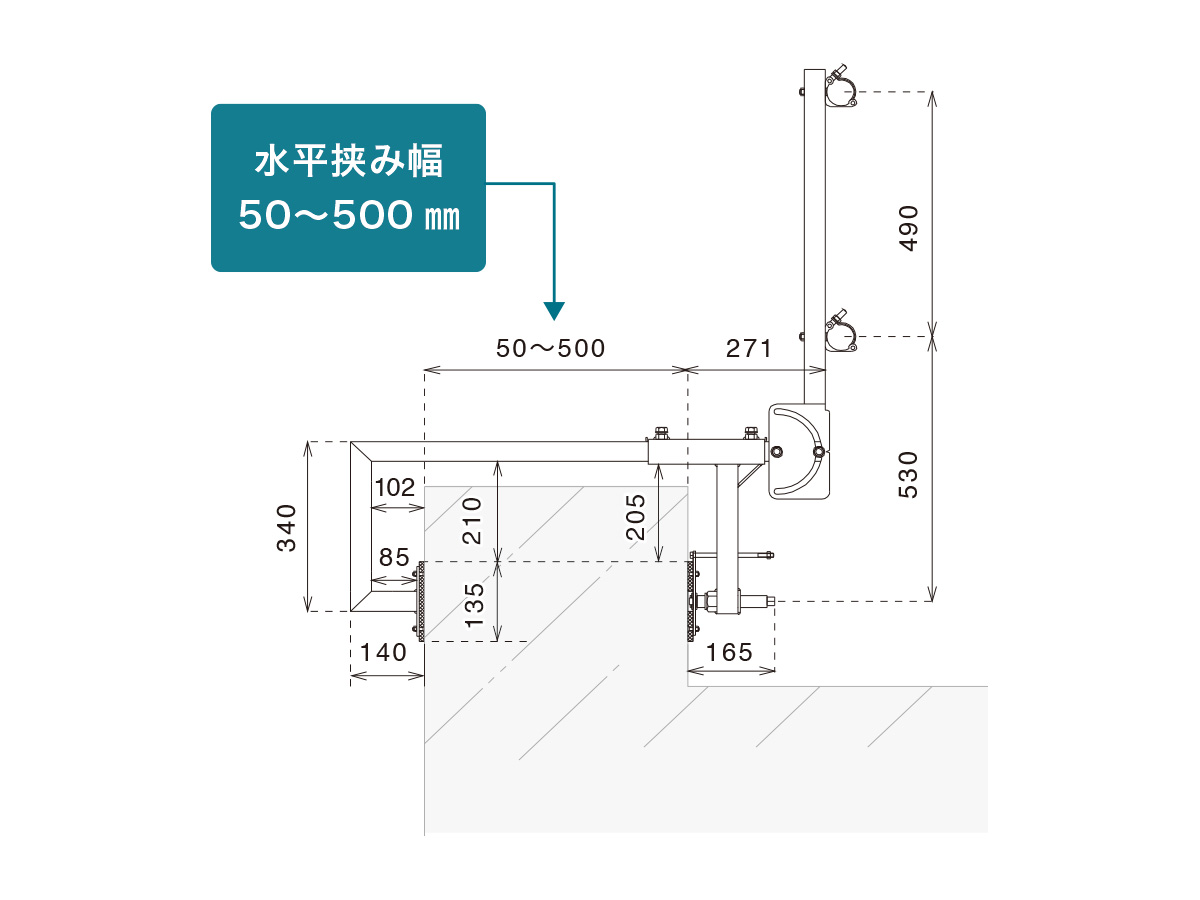

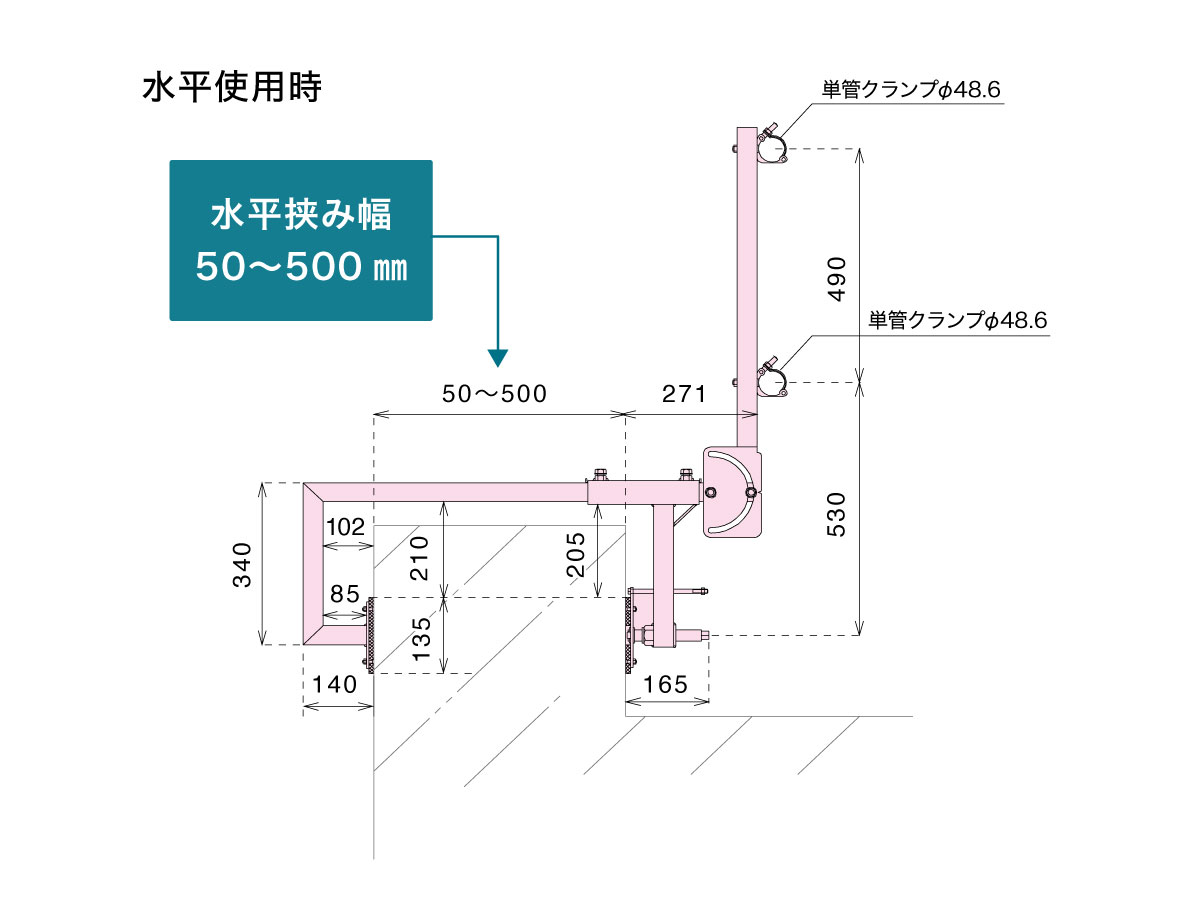

水平使用寸法

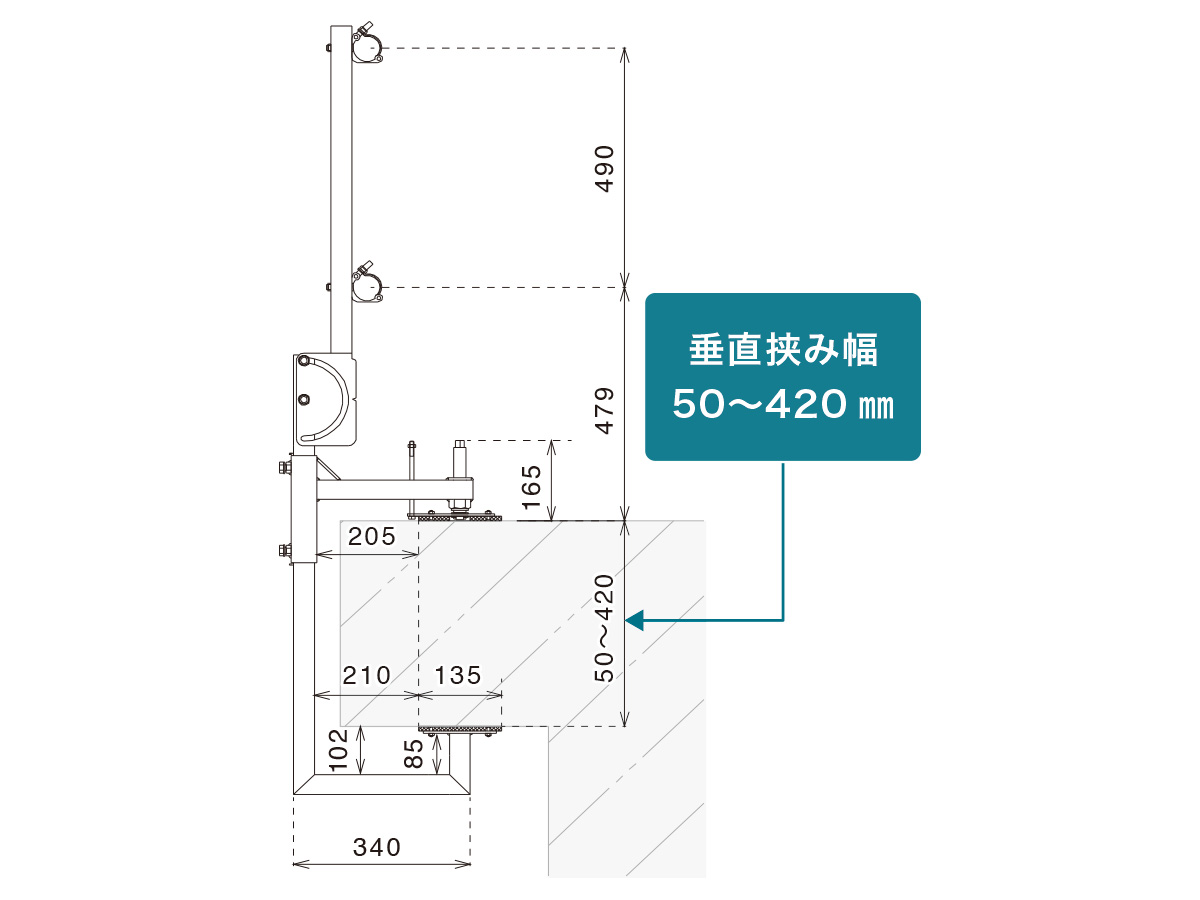

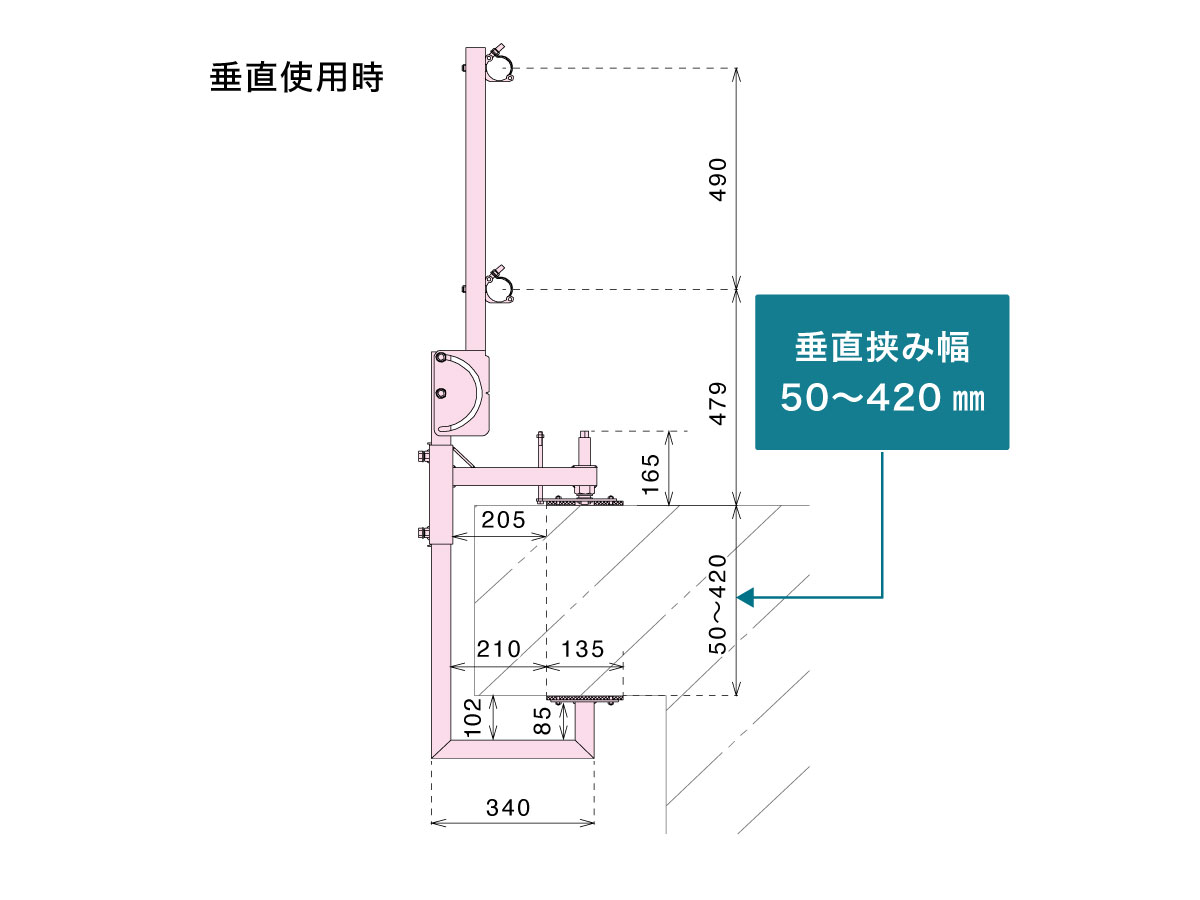

垂直使用寸法

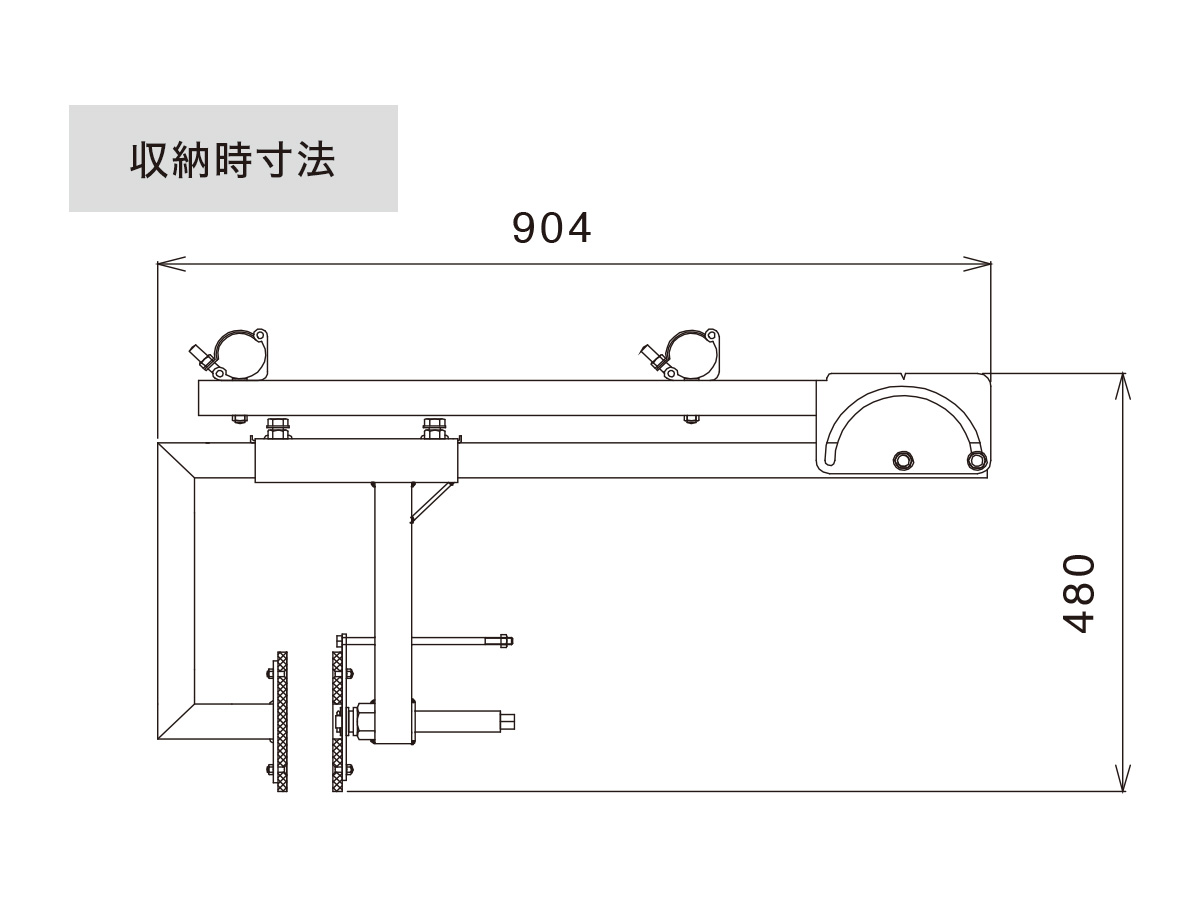

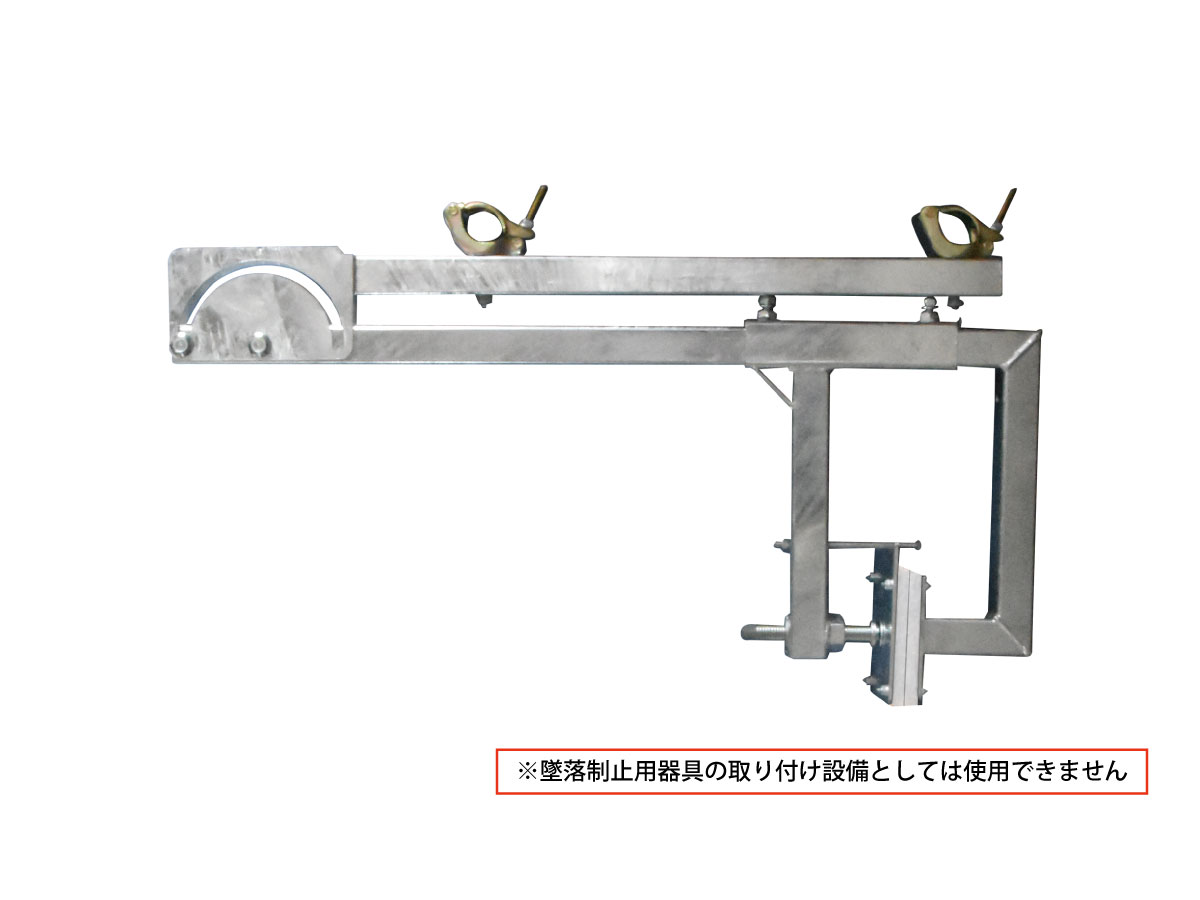

折り畳み寸法

使用手順

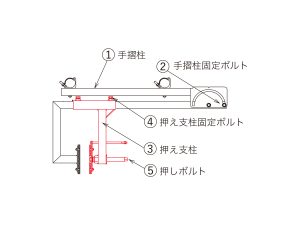

  1. ①の手摺柱を立て、②の手摺柱固定ボルトを締める。
  2. ③の押え支柱をスライド④の押え支柱固定ボルトを締める。
  3. ⑤の押しボルトを締め付け固定する。

パラペット手摺組み立て方パラペット手摺組み立て方

注意事項

  • 親綱支柱としては使用できません。
  • 安全帯は取り付けないでください。
  • ボルトは１００～１６０N・ｍ以下で締め付けてください。破損の原因となりますので、締め付け過ぎにご注意ください。
  • 単管クランプに取り付けるパイプはφ48.6をご使用ください。
