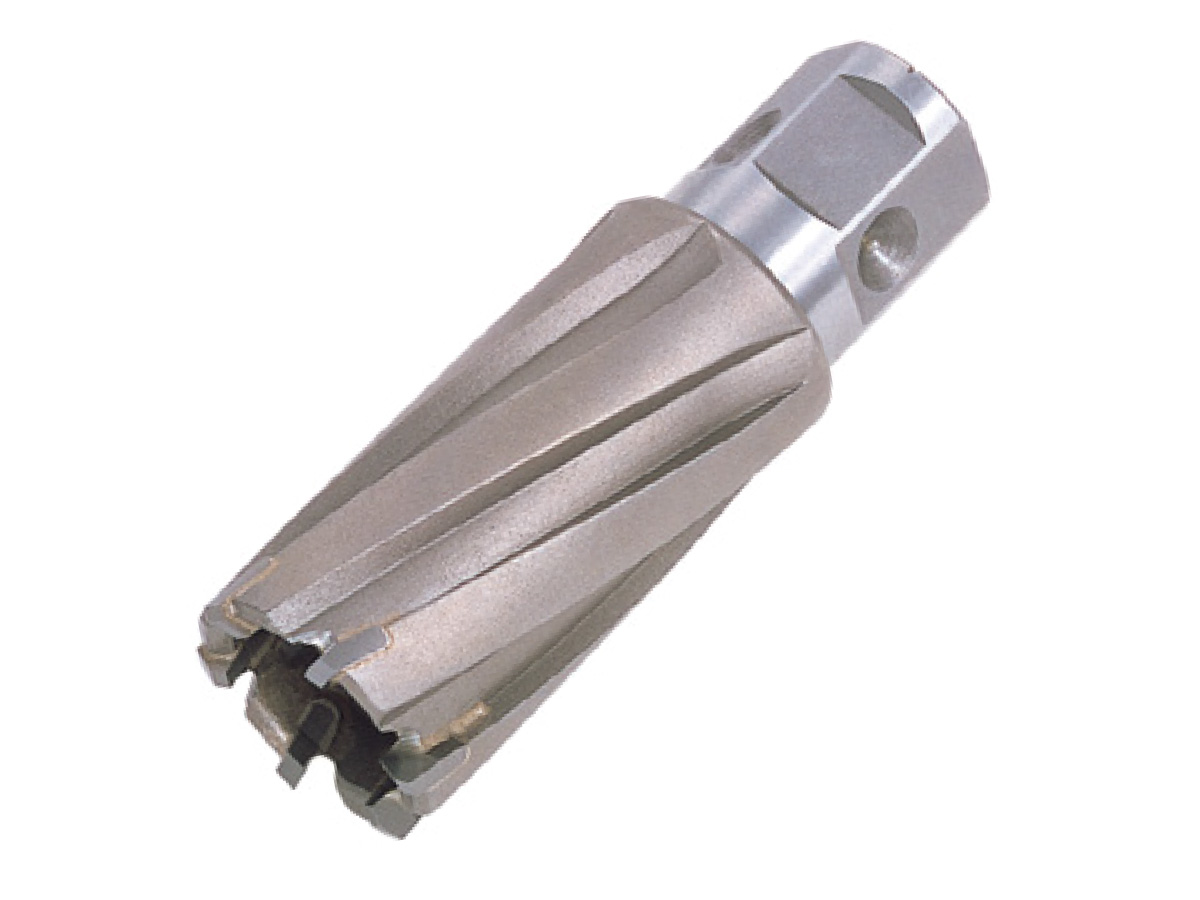

ジェットブローチ

販売品

用途

工事工程
その他
商品分類
機械工具関係

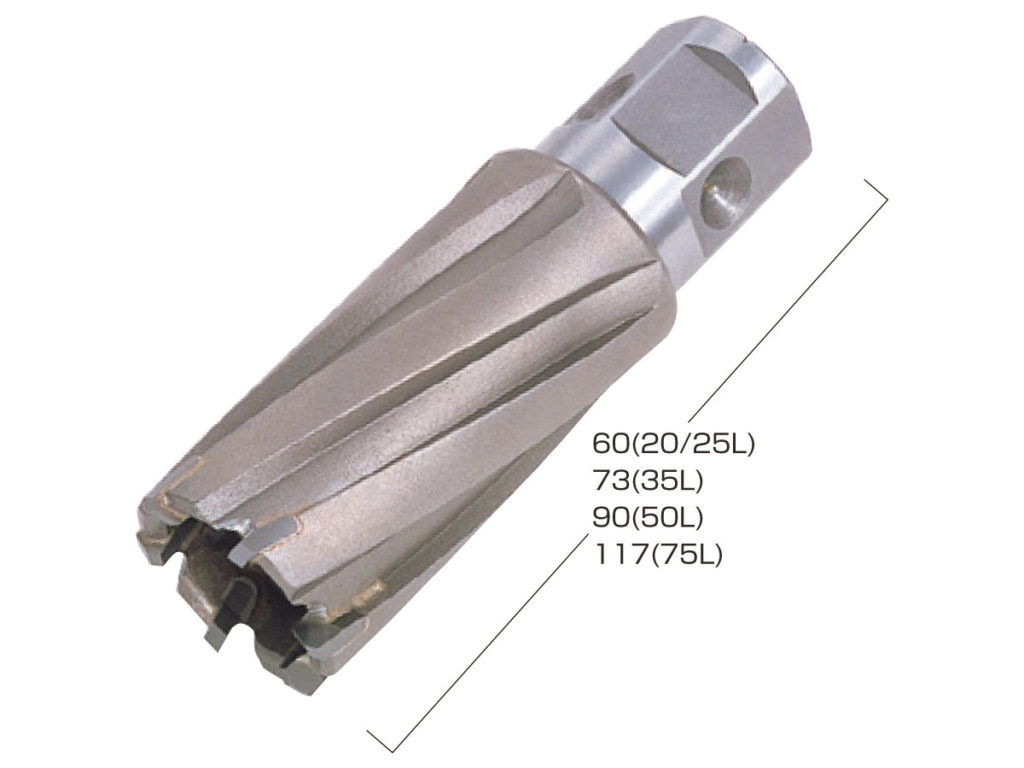

仕様

穴あけ能力 穴径（㎜） 20L:φ11.5～φ13.5 50L : φ17.5 ～ φ65
25L:φ14～φ17 75L : φ17.5 ～ φ55
35L:φ17.5～φ40 ー
最大板厚（㎜） 20L:20 50L : 50
25L:25 75L : 75
35L:35 ー
送り速度（㎜/rev） 0.02～0.1
推奨切削速度（m/min） 35～50 (軟鋼材)
ジェットブローチワンタッチタイプ25L
穴径 φ14 φ15 φ16 φ17 パイロットピンB1
パイロットピンB2
LO-3000A ● ● ● ●
LO-3550A ● ● ● ●

※板厚12まで

ジェットブローチワンタッチタイプ35L
穴径 φ17.5 φ18 φ18.5 φ19 φ19.5 φ20 φ20.5 φ21 φ21.5 φ22 φ22.5 φ23 φ23.5 φ24 φ24.5 φ25 φ25.5 φ26 φ26.5 φ27 φ28 φ29 φ30 φ31 φ32 φ33 φ34 φ35 パイロットピンA2
LO-3000A ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ー ー ー ー ー
LO-3550A ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

※板厚20まで

ジェットブローチワンタッチタイプ50L
穴径 φ17.5 φ18 φ19 φ19.5 φ20 φ20.5 φ21 φ21.5 φ22 φ22.5 φ23 φ23.5 φ24 φ24.5 φ25 φ25.5 φ26 φ26.5 φ27 φ28 φ29 φ30 φ31 φ32 φ33 φ34 φ35 パイロットピンA3
LO-3550A ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

オプション

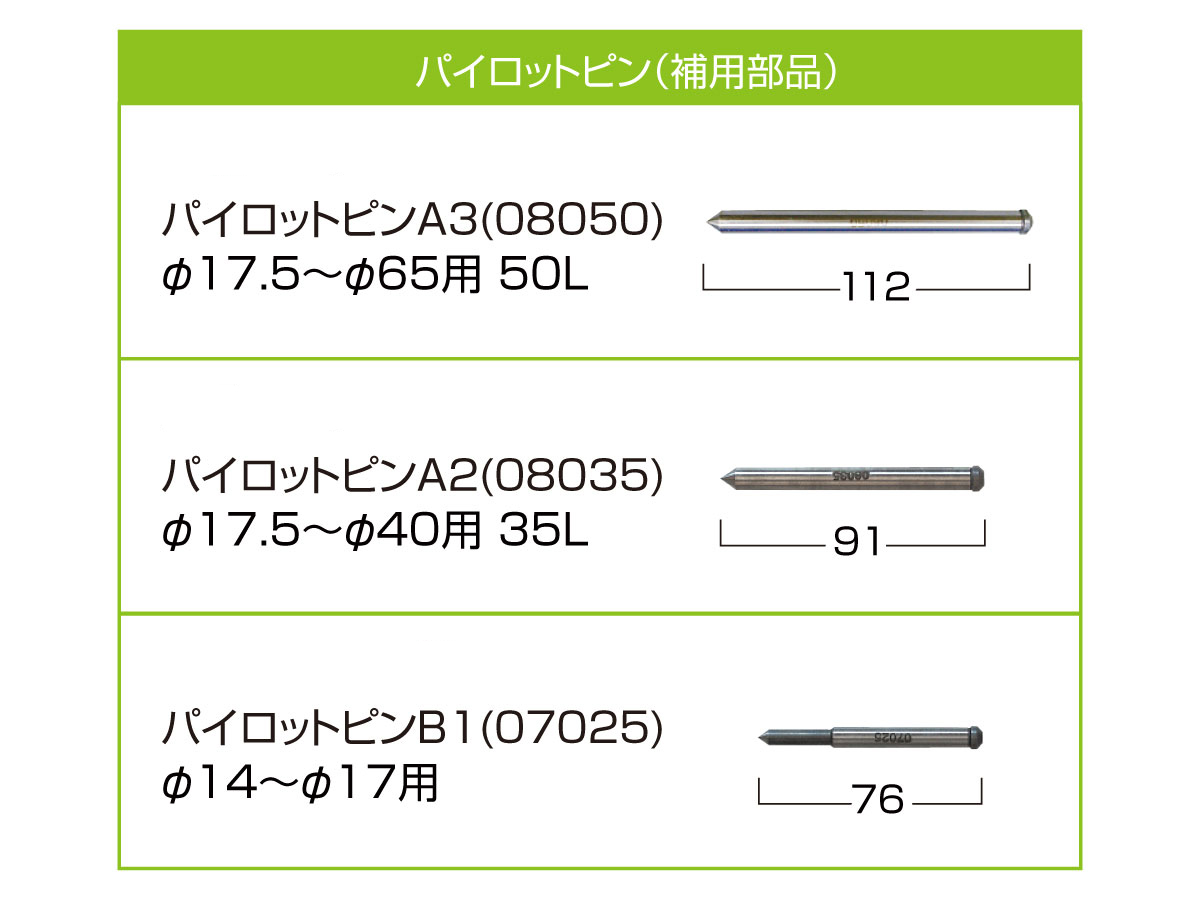

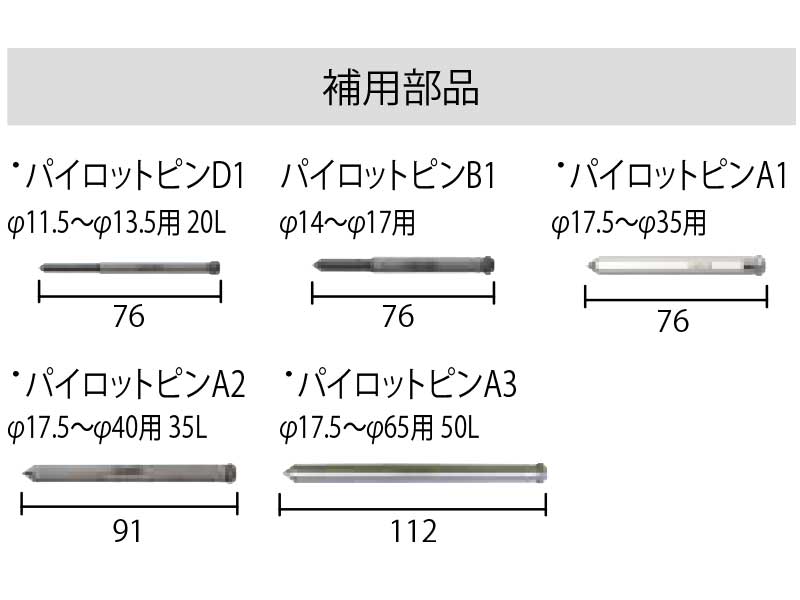

パイロットピン（補用部品）

パイロットピンA3(08050)

φ17.5～φ65用 50L



パイロットピンA2(08035)

φ17.5～φ40用 35L



パイロットピンB1(07025)

φ14～φ17用

パイロットピン
