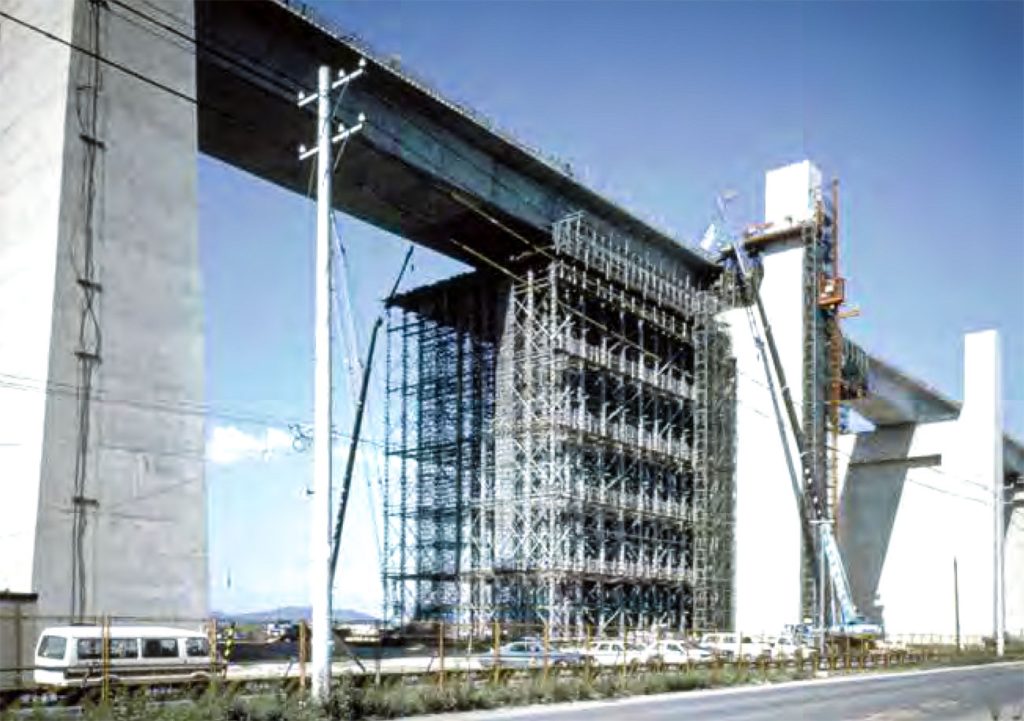

四角支柱

レンタル品
四角支柱

四角支柱

用途

工事工程
躯体工事
商品分類
機械工具関係

特長

  • 最大使用荷重196kN（20t）、安全率2.5以上
  • 支柱は、完全な対称形となっているので、上下左右方向に対する注意が不要です。
  • 主材が、φ48.6の鋼管ですから取扱いが安易です。
  • 支柱間のつなぎは、足場用単管並びに単管クランプにより容易に取付け出来ます。
  • 組立式にくらべ、設置が簡単です。
  • 構造が簡単で部品数が少量です。
  • ジャッキは、上下共通で調節範囲が1台当り280㎜～580㎜と大きくとってあります。
  • 支柱本体は650㎜、1250㎜、2000㎜、2250㎜、3000㎜の5種があり、ジャッキと組合わせることにより、いかなる寸法にも調整出来ます。
  • 自在ベースは、単独部品となっているので、必要箇所のみ取付け、あるいは支柱に直接取付けることも出来ます。

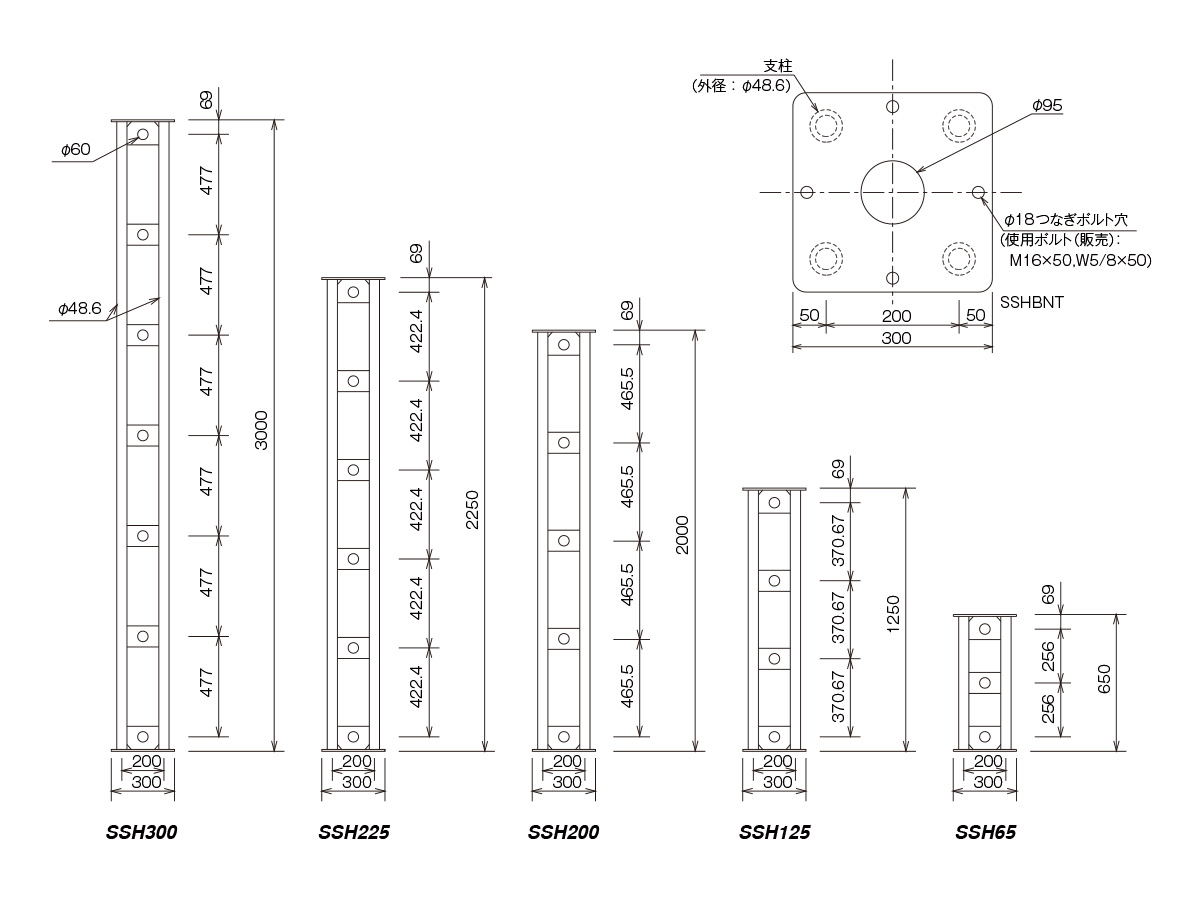

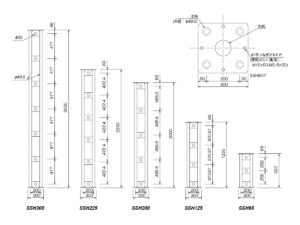

仕様

型式 自重（kg） 許容荷重 kN（t） 梱包数（本）
SSH300 54.4 196
（20.0）		 21
SSH225 45.2
SSH200 41.1
SSH125 30.5
SSH65 23.0

四角支柱断面性能表

断面積 A（cm²） 13.932
断面二次半径 （i cm） 10.13
断面係数 Z（cm³） 141.21
断面二次モーメント （I cm₄） 1430.5
充実率（％） 85
風力係数C 1.6

ジャッキ
型式 SSJ58
自重（kg） 32.6
許容荷重 kN（t） 196（20.0）

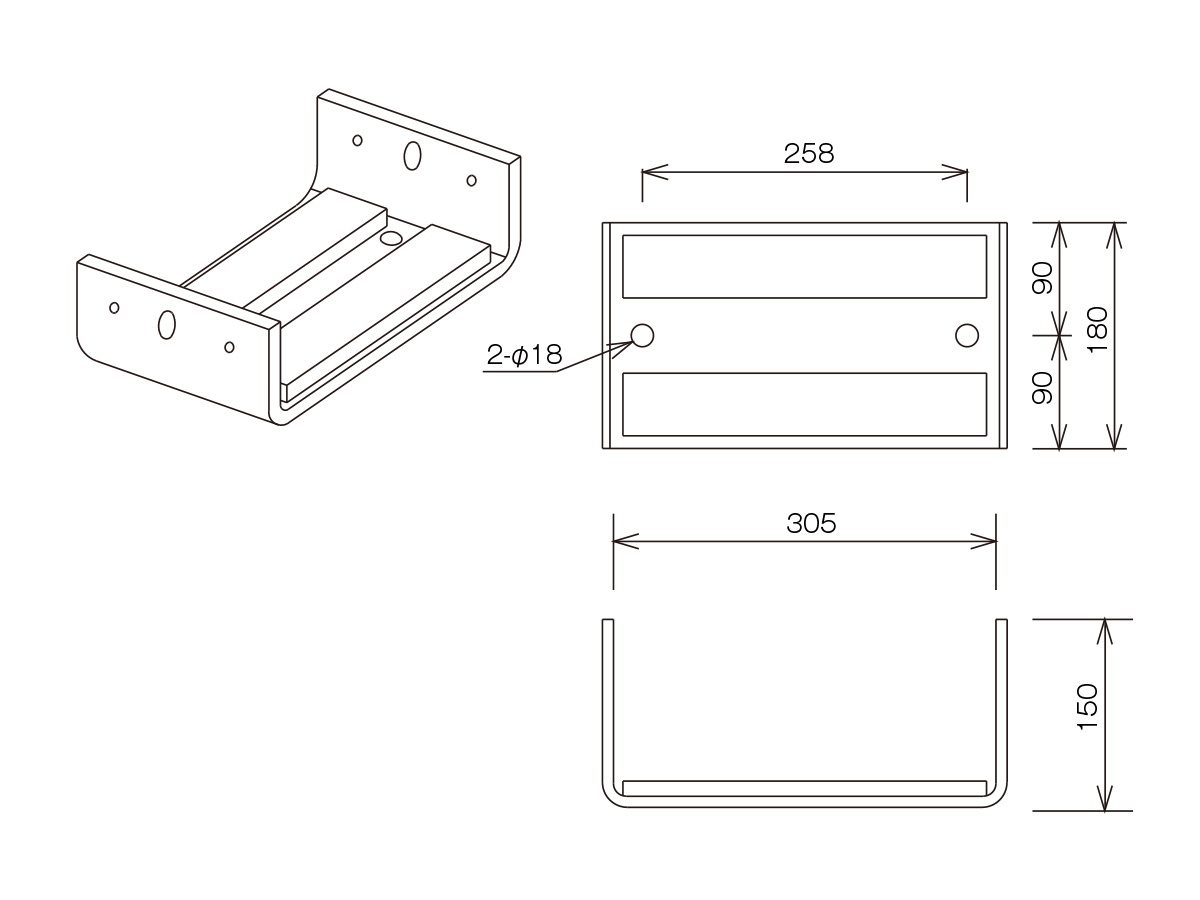

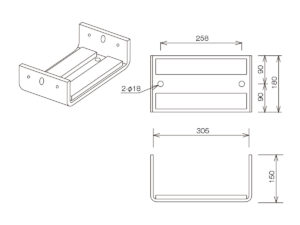

U字型金具
型式 SSU31
自重（kg） 11.0

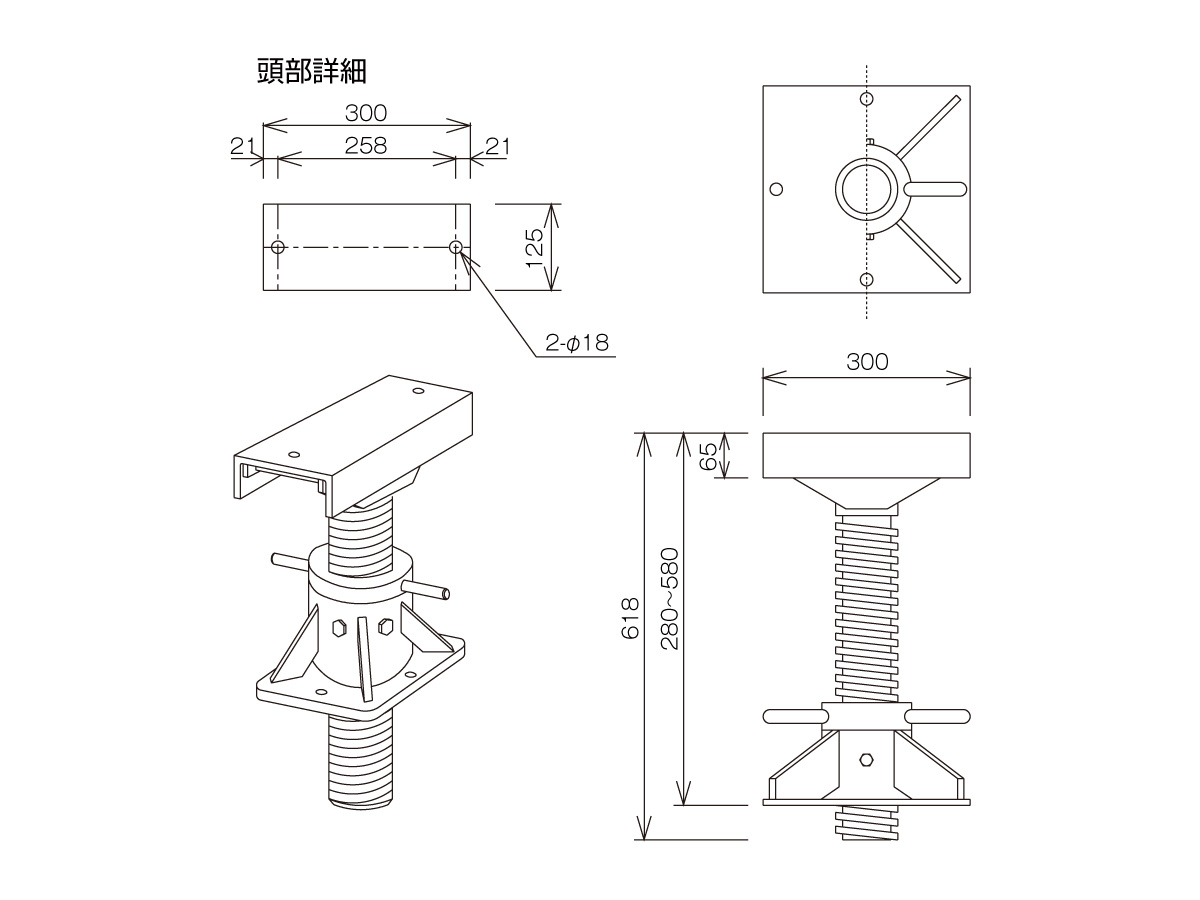

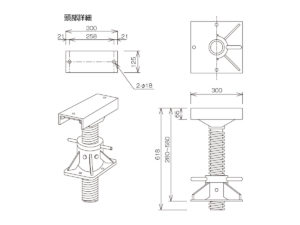

頭部専用ジャッキ
型式 NSJ30
自重（kg） 35.2
許容荷重 kN（t） 196（20.0））

※頭部でガタが生じる場合に使用して下さい。

注意事項

  • 許容荷重は196kN（20t）ですが、この場合下記の事項を守って下さい。
    1. 支柱（特にジャッキ）に偏心荷重、水平荷重がかからないようにする。
    2. 振止めはジョイント毎に直角2方向にとり、固定すること。
    3. 基盤の耐力は196ｋN（20t）以上で、かつ不同沈下が起こらないようにすること。
  • ジャッキ昇降の際は、摺動部は油を切らさないように注意して下さい。
  • 支柱に偏心荷重や水平力がかかる恐れのある場合、或いは支柱に変形や破損がある場合には、支柱を増加する等特別な処置をとって下さい。
  • つなぎのボルトは充分締めつけて下さい。
  • 四角支柱を地上にて組み立てて吊り下げる場合、頭部専用ジャッキなどの頭部にワイヤをかけることは避けて下さい。
    ※ボルトは、ご使用者側の負担となります。
