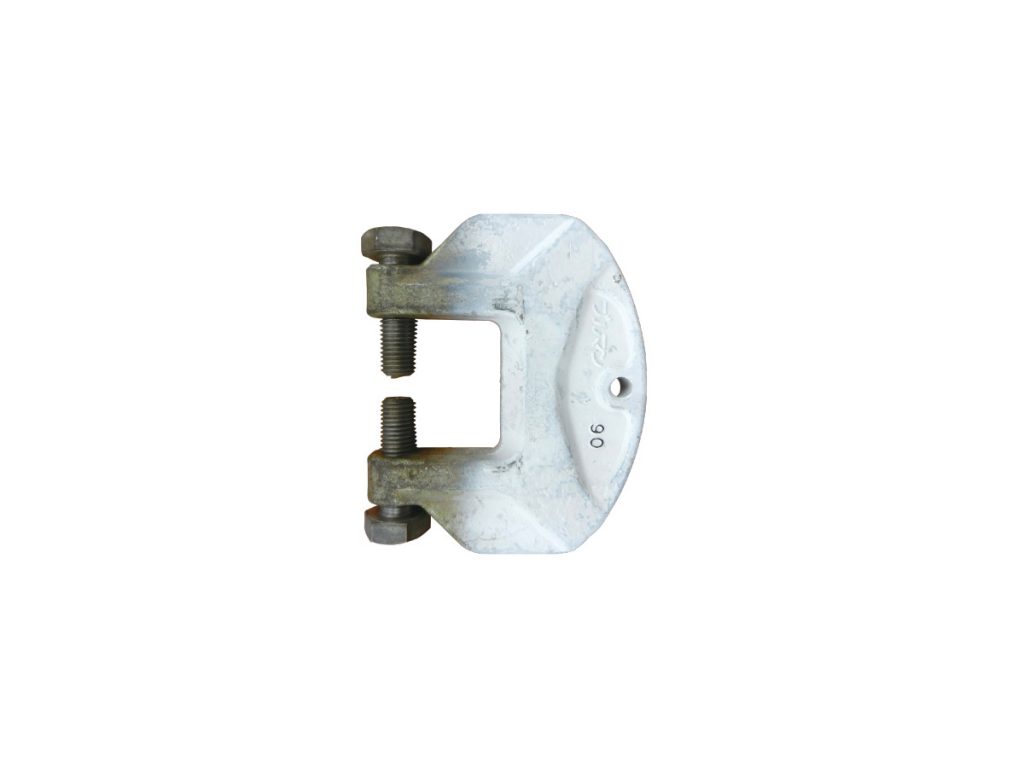

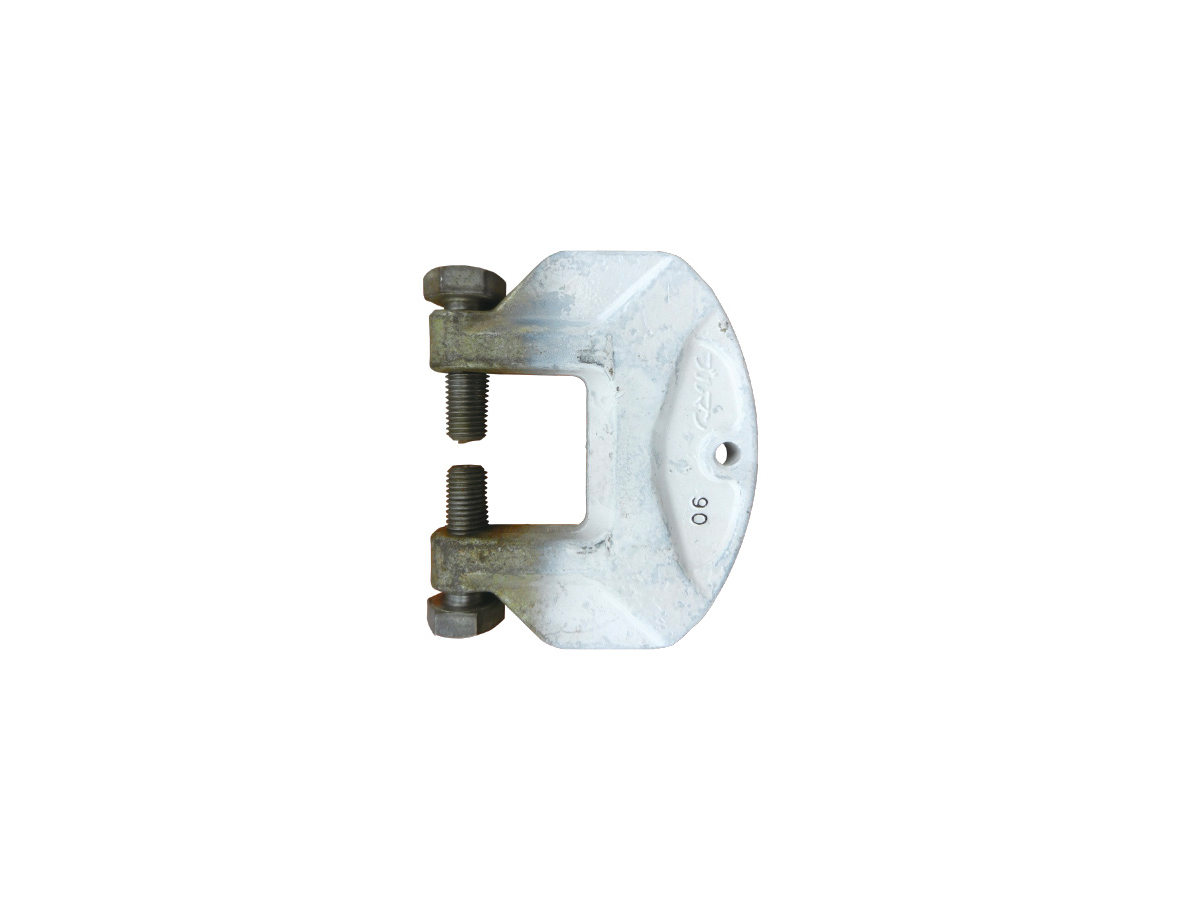

ブルマン

ブルマン

ブルマン

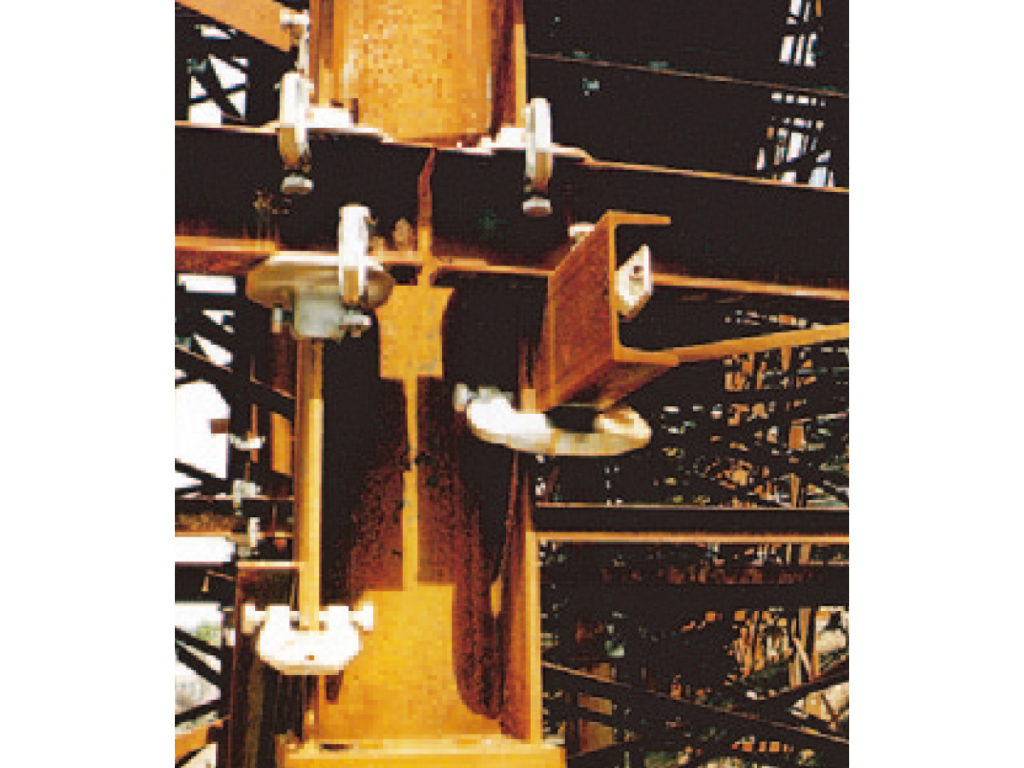

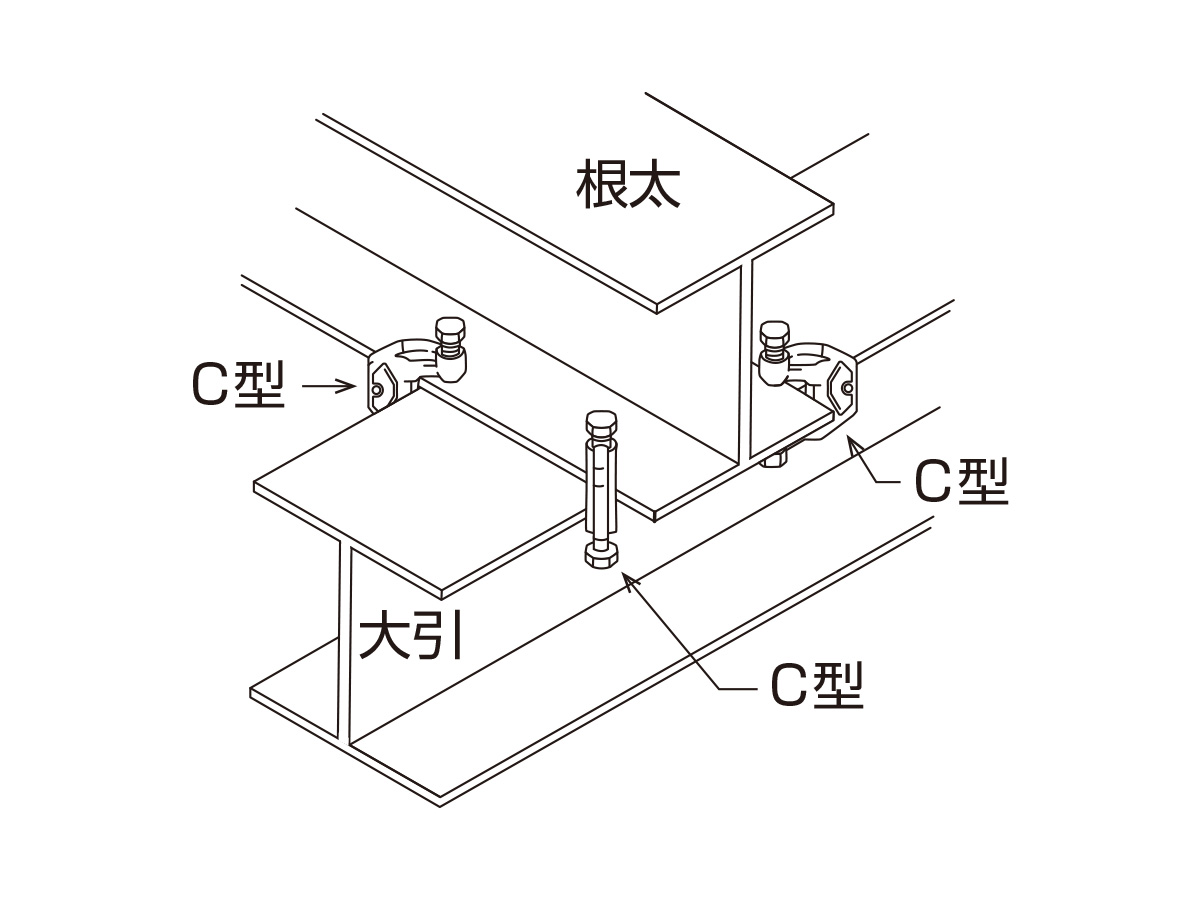

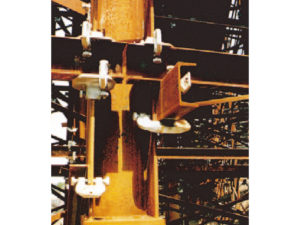

施工例(イラスト)

ブルマン

用途

工事工程
地下工事、鉄骨工事
商品分類
機械工具関係

特長

穴あけや溶接が不要で簡単施工。

仕様

ブルマンC型

C-50～C-90型

型式 クランプ
範囲		 A B C D E F 厚さ 自重
（kg）		 ボルト
サイズ		 ラチェット 許容荷重
（kN/t）		 締付トルク
（N・m）
Cｰ50 12ｰ48 126 144 50 56 37 35 38 3.1 M24×65 41 78.4/8 300
Cｰ60 21ｰ60 127 156 62 57 37 35 40 3.3 M24×65 41 78.4/8 300
Cｰ70 30ｰ70 192 208 72 100 80 35 40 6.5 M24×65 41 78.4/8 300
Cｰ90 52ｰ88 190 230 90 90 70 35 40 7.0 M24×65 41 78.4/8 300

※単位：㎜　本体材質:S45C(鍛造品)　表面処理:電気亜鉛メッキ
※仮設工業会認定品（C50、C60）

 

C-130型

型式 クランプ
範囲		 A B C D E 厚さ 自重
（kg）		 ボルト
サイズ		 ラチェット 許容荷重
（kN/t）		 締付トルク
（N・m）
C-130 110-135 185 280 136 100 80 40 7.9 M24×80 41 78.4/8 300

※単位：㎜　本体材質:S45C(鍛造品)　表面処理:電気亜鉛メッキ

ブルマン

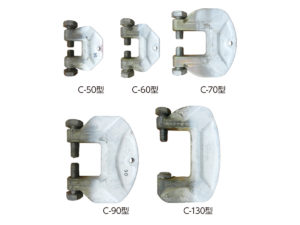

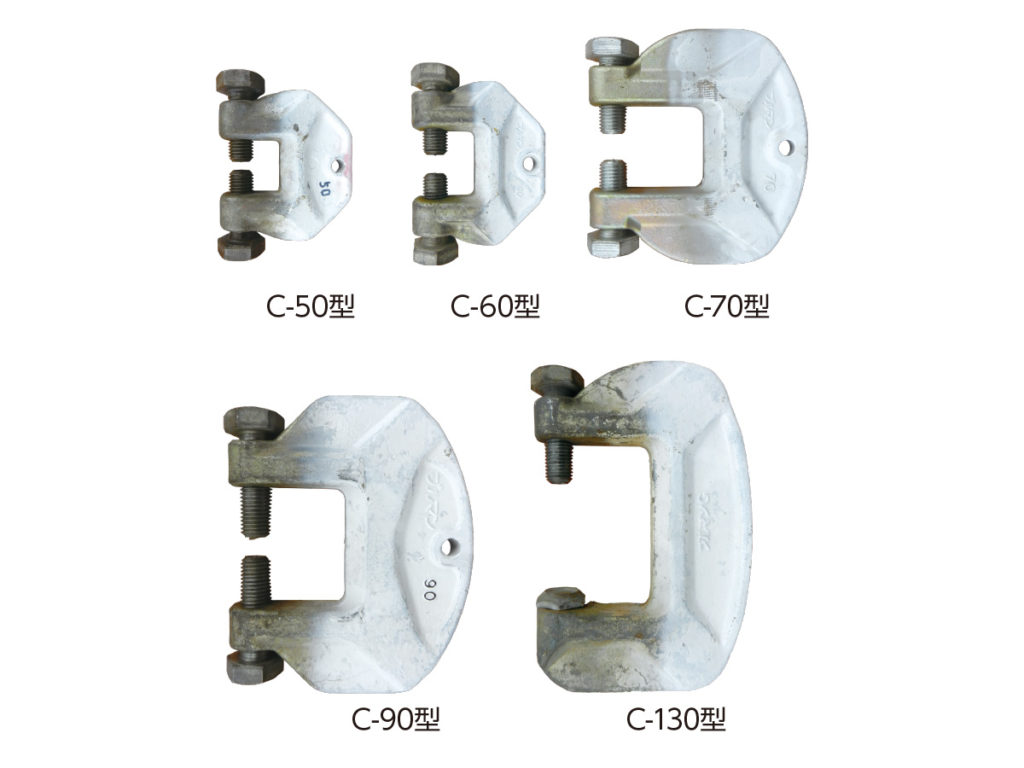

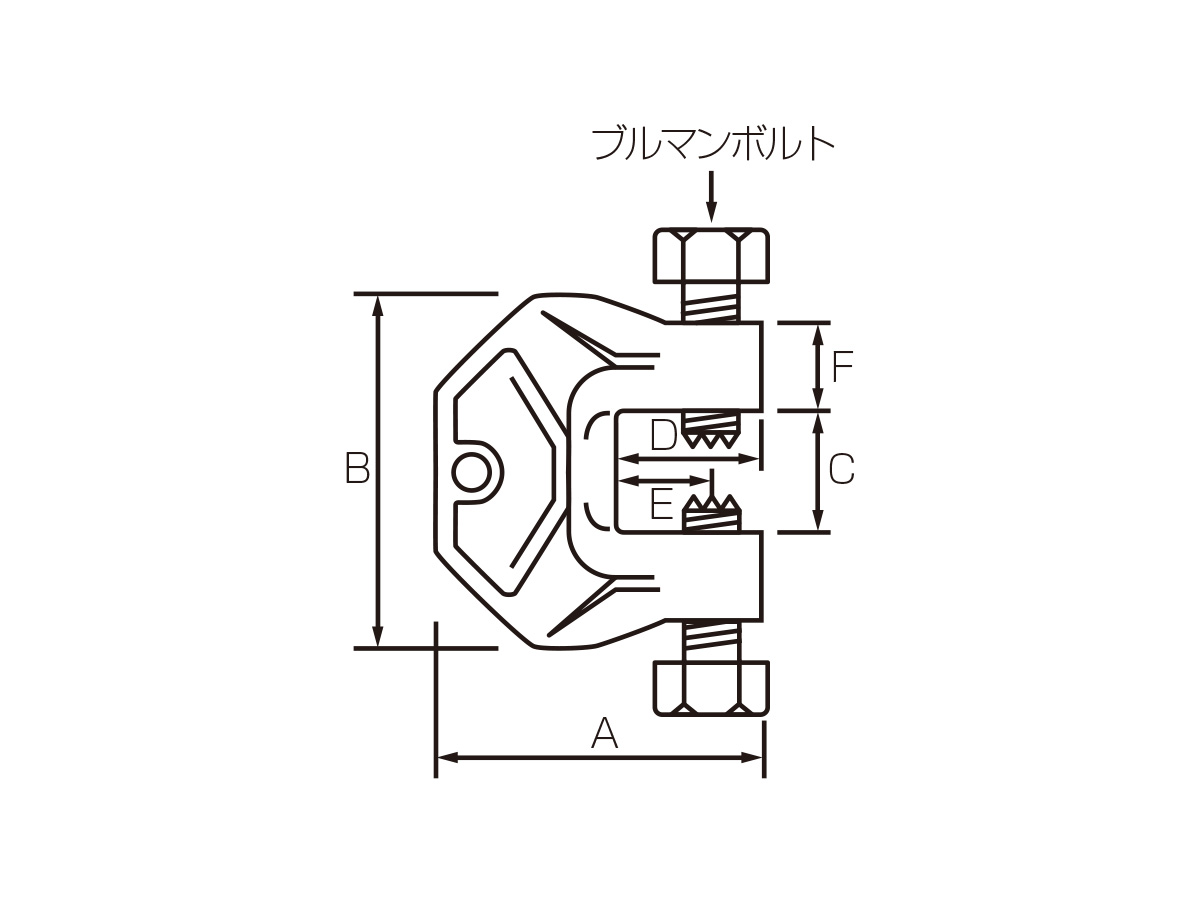

C-50~C-90型

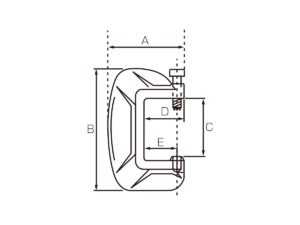

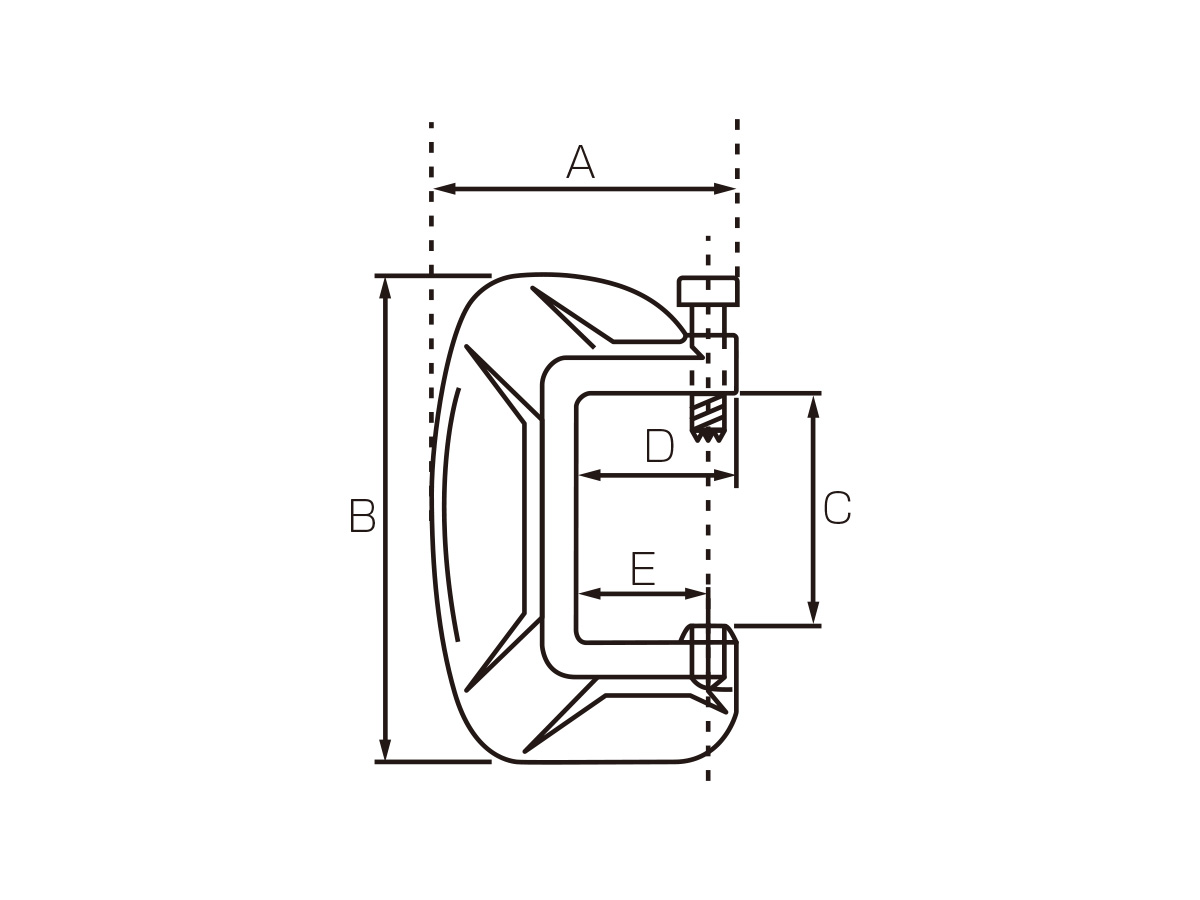

C-130型

注意事項

  • 接合する鋼材表面に、モルタルや泥、油等が付着している場合は、除去してから取り付けて下さい。
  • 金具を取り付ける際は、鋼材フランジ先端が金具と接するよう一番奥まで確実に入れて取り付けて下さい。
  • 片押しにならないよう、必ず両側のボルトが相手鋼材に食い込むようにボルトの長さを調整して下さい。（Cｰ130を除く）
  • 仮締め後は、トルクレンチを使用し規定トルクにて確実に締め付けて下さい。
  • 本来の用途もしくは使用方法以外では絶対に使用しないで下さい。
