シャックル

販売品

SBシャックル(10mm~100mm)

ねじシャックル

SCシャックル(6mm~40mm)

強力長シャックル

軽量シャックル RS

軽量シャックル RB

ねじシャックル

用途

工事工程
鉄骨工事
商品分類
機械工具関係

仕様

JIS 規格シャックル
呼び
t・d		 B
（口幅）
（㎜）		 D
（頭径）
（㎜）		 L
（長さ）
（㎜）		 d1
（穴径）
（㎜）		 ピン径
（㎜）		 ネジ径
（㎜）		 自重（kg） 使用荷重
SB SC tf kN
6 11 17 24 9 8 M8 ー 0.04 0.2 （1.96）
8 14 21 32 11 10 M10 ー 0.08 0.315 （3.06）
10 17 25 40 13 12 M12 ー 0.14 0.6 （5.88）
12 20 32 48 16 15 M14 ー 0.28 1 （9.8）
14 24 36 56 18 17 M16 ー 0.4 1.25 （12.25）
16 26 40 64 20 19 M18 ー 0.57 1.6 （15.68）
18 29 45 72 22 21 M20 ー 0.78 2 （19.6）
20 31 50 80 25 24 M24 1.3 1.05 2.5 （24.5）
22 34 55 88 27 26 M24 1.9 1.45 3.15 （30.87）
24 39 62 96 31 30 M30 2.55 2.05 3.6 （35.28）

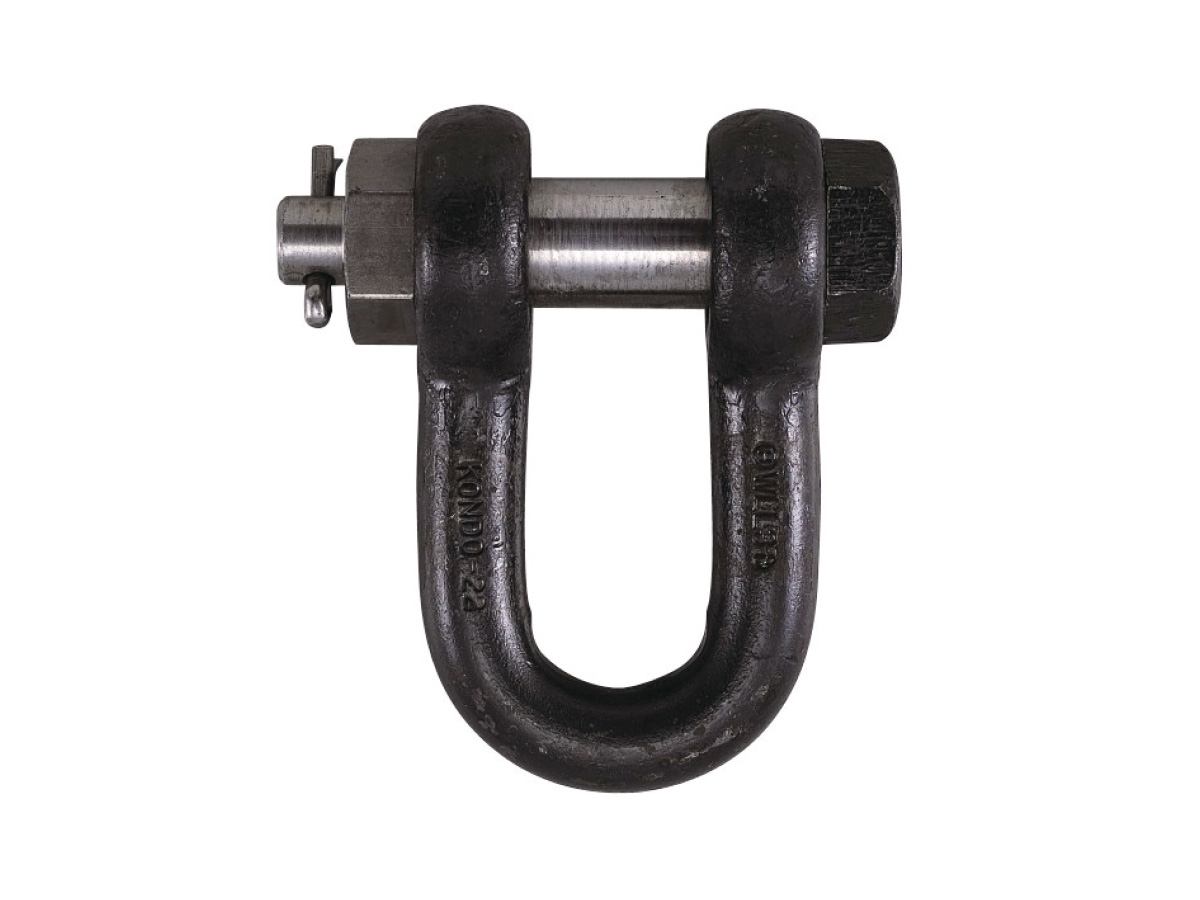

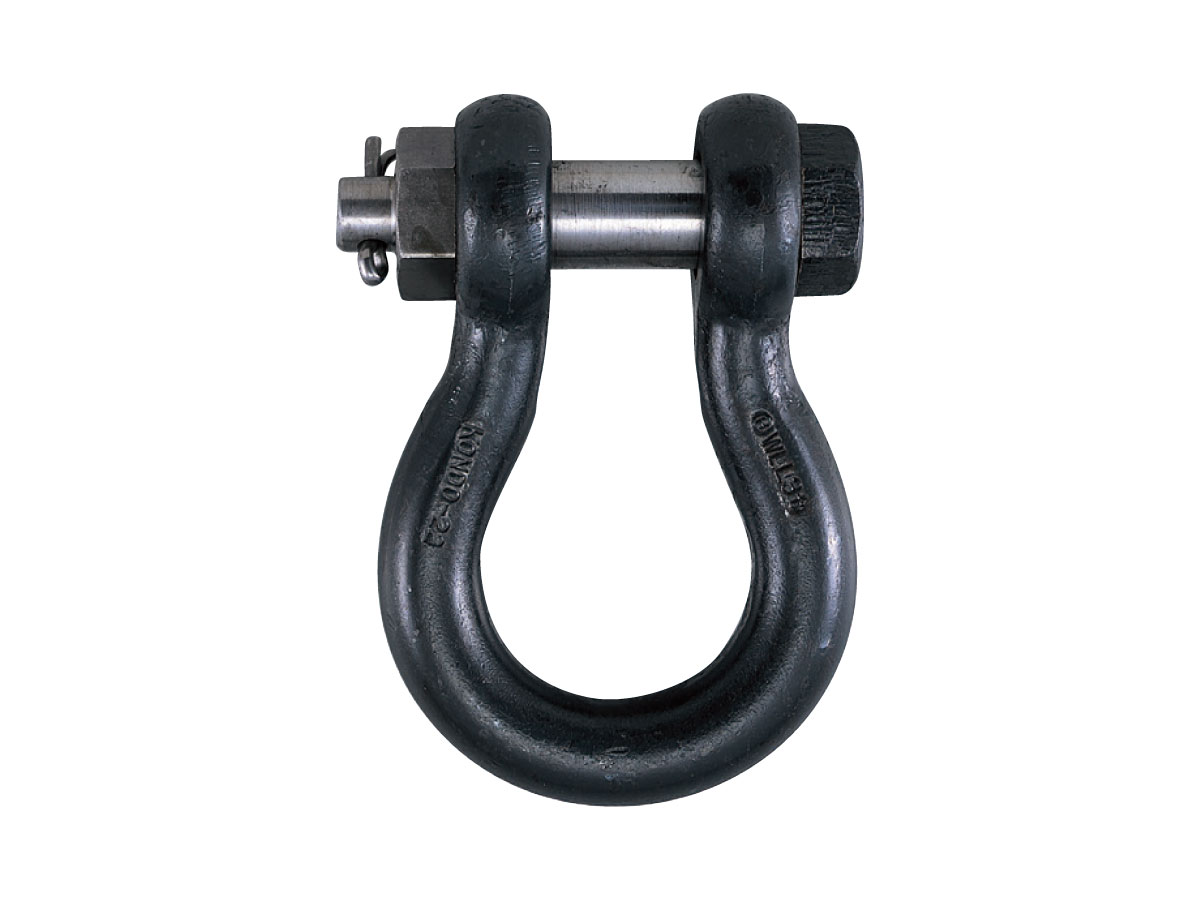

SBシャックル(10mm~100mm)

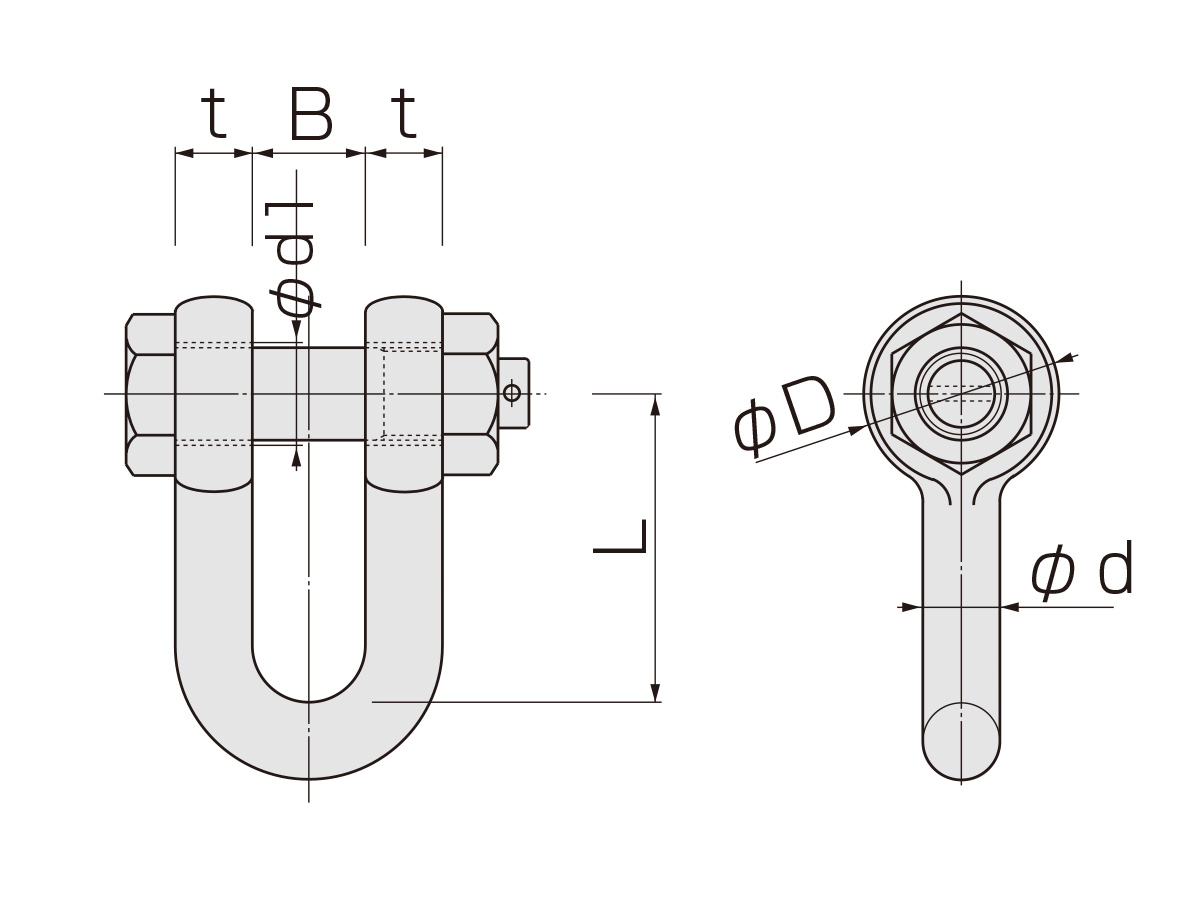

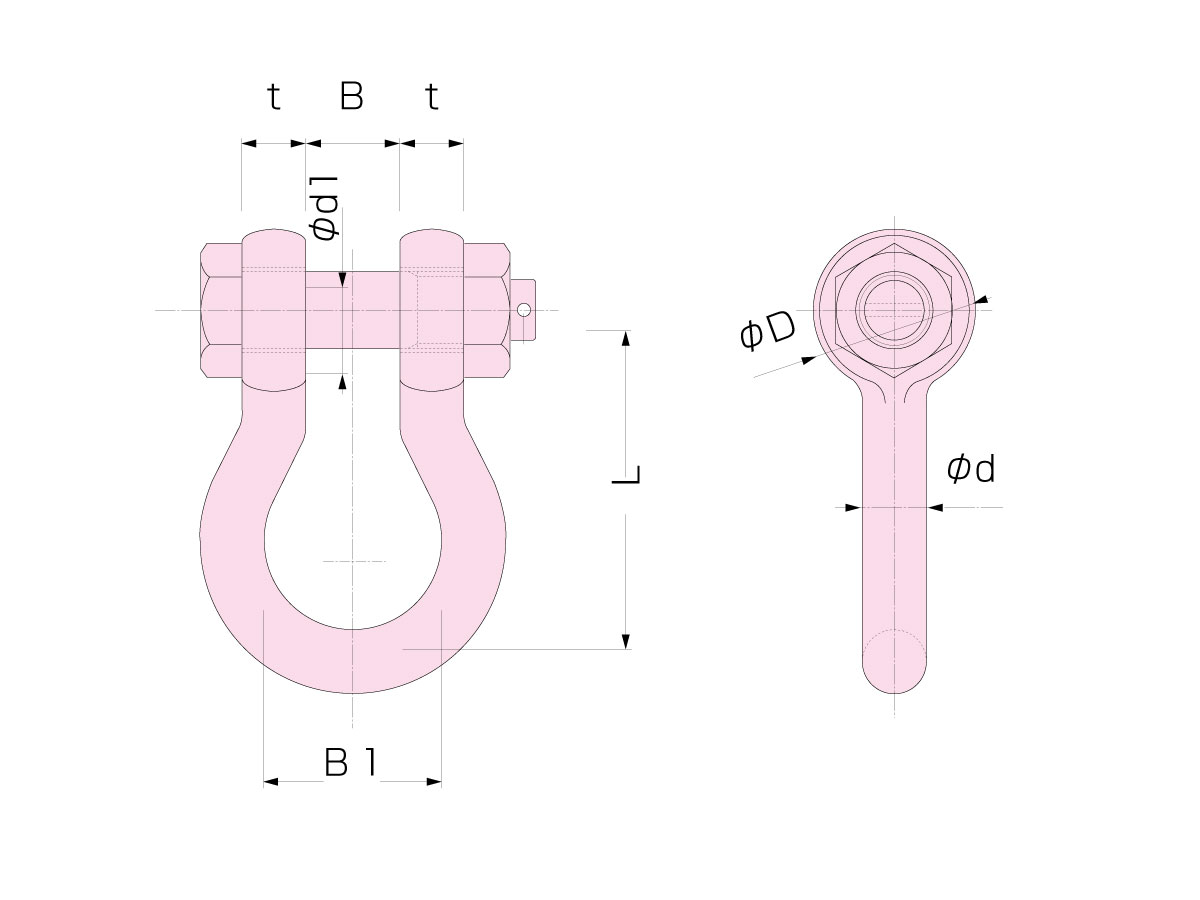

SBシャックル 寸法

 ねじシャックル

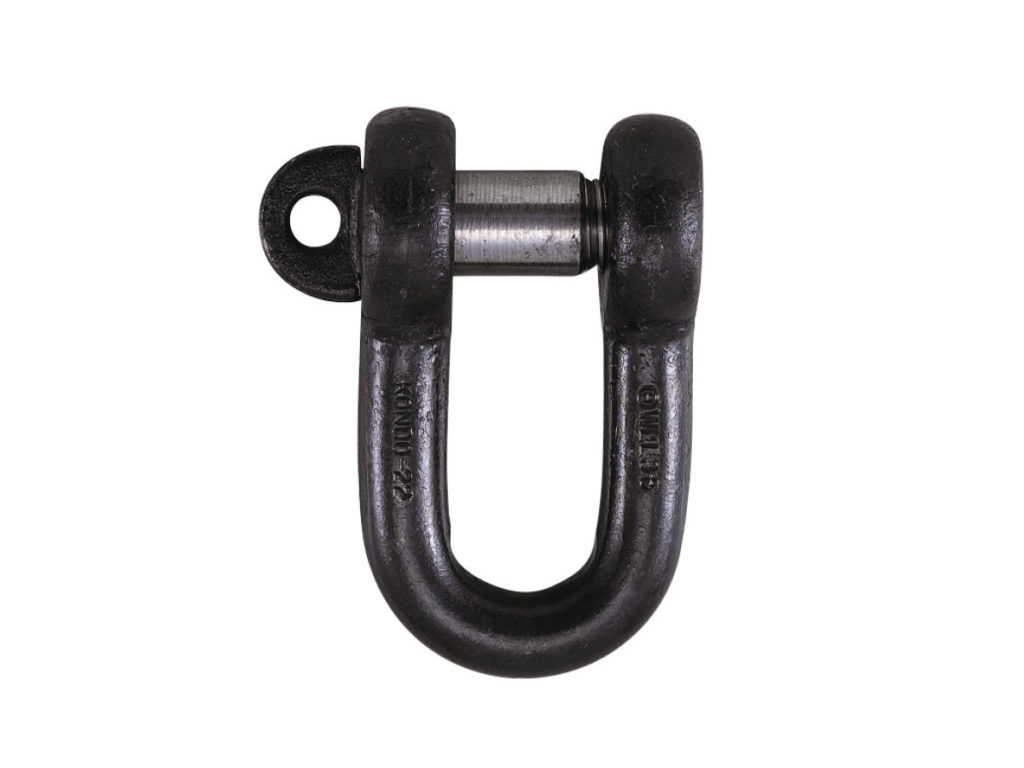

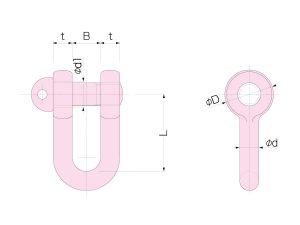

SCシャックル(6mm~40mm)

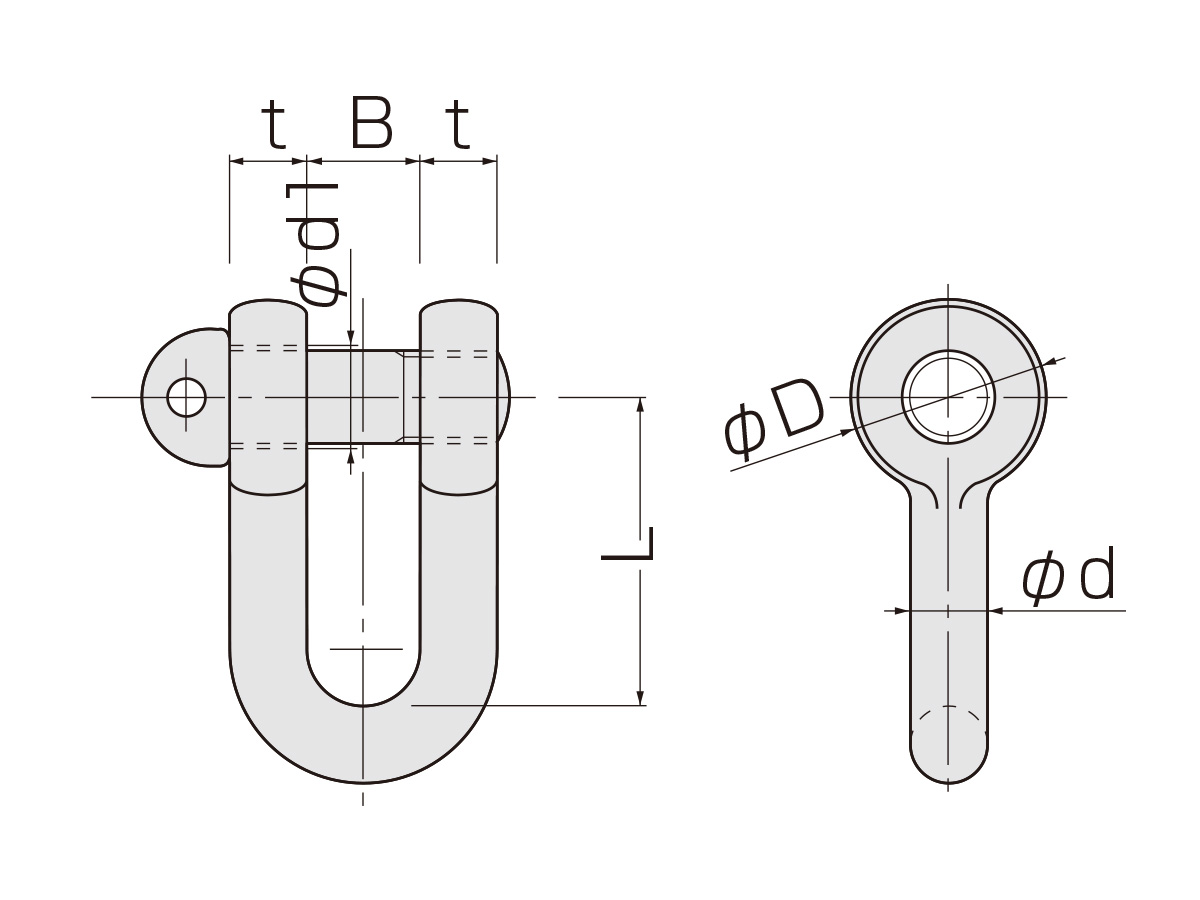

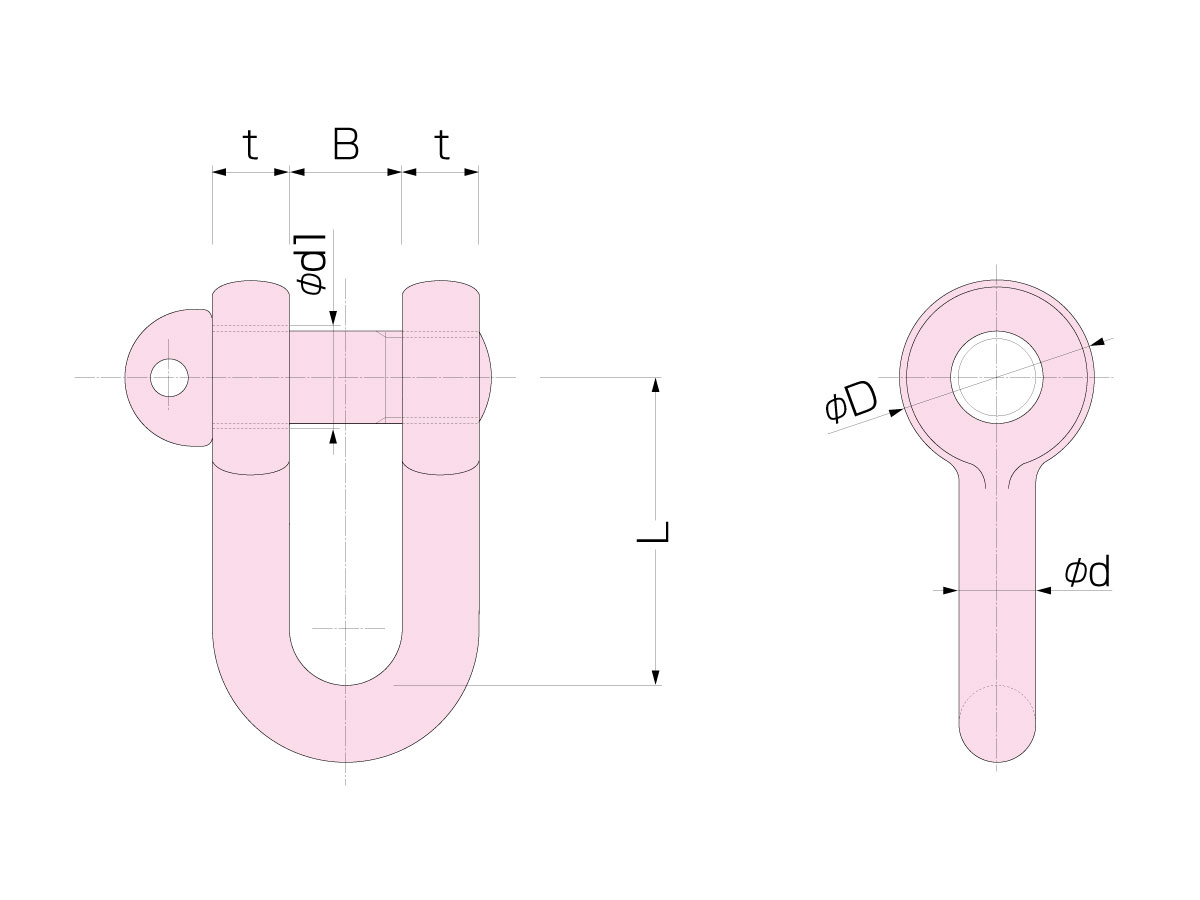

SCシャックル 寸法
強力長シャックル
呼び
t＆L		 B
（口幅）
（㎜）		 D
（頭径）
（㎜）		 d1
（穴径）
（㎜）		 d
ピン径
（㎜）		 自重
（kg）		 使用荷重
tf kN
16×120 50 38 19 17.5 1.0 2.5 （24.5）
16×140 40 38 19 17 1.0 3.5 （34.3）
19×160 45 44 22 20 1.6 5 （49.0）
19×200 50 44 22 20 1.85 5 （49.0）
22×170 50 53 25 23 2.3 7 （68.6）
22×250 50 53 25 23 2.8 7 （68.6）
25×200 50 58 28 26 3.3 9.5 （93.1）

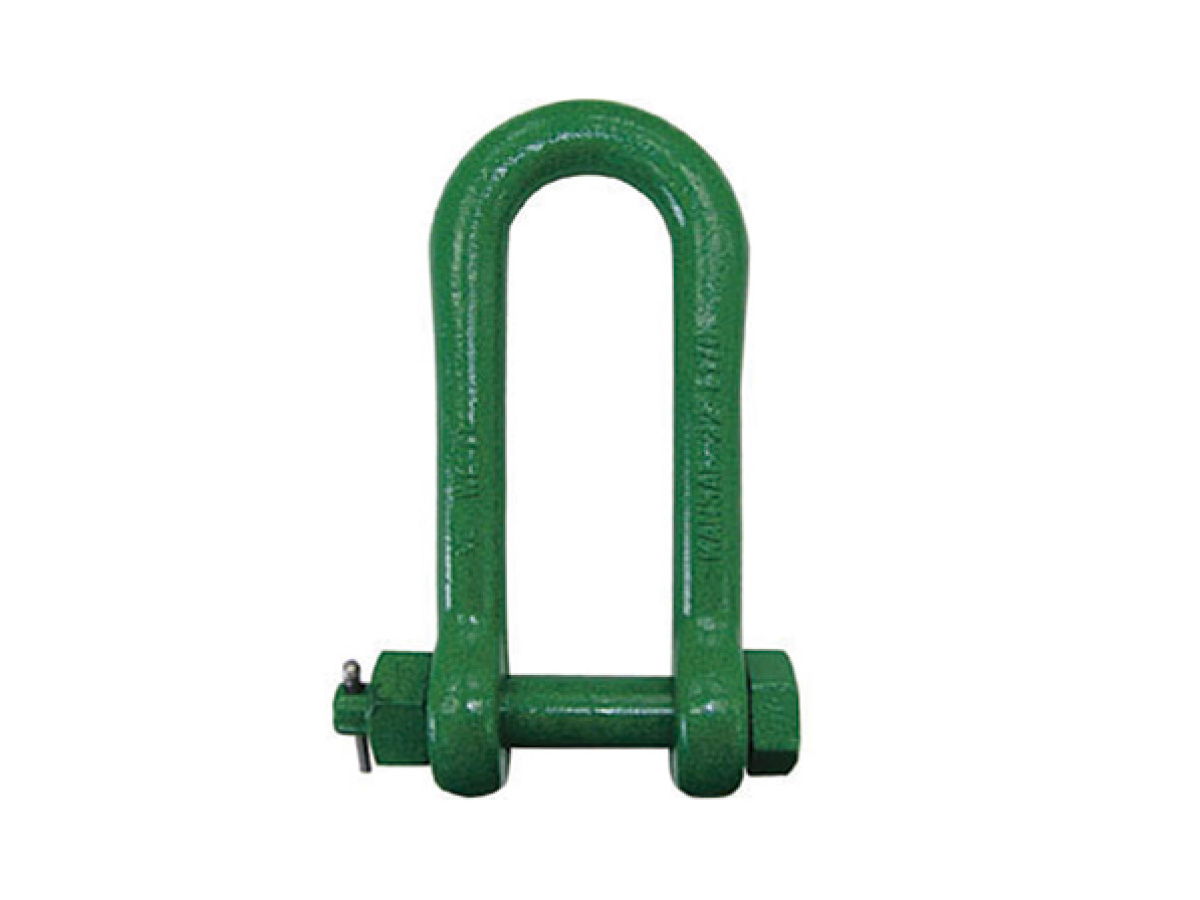

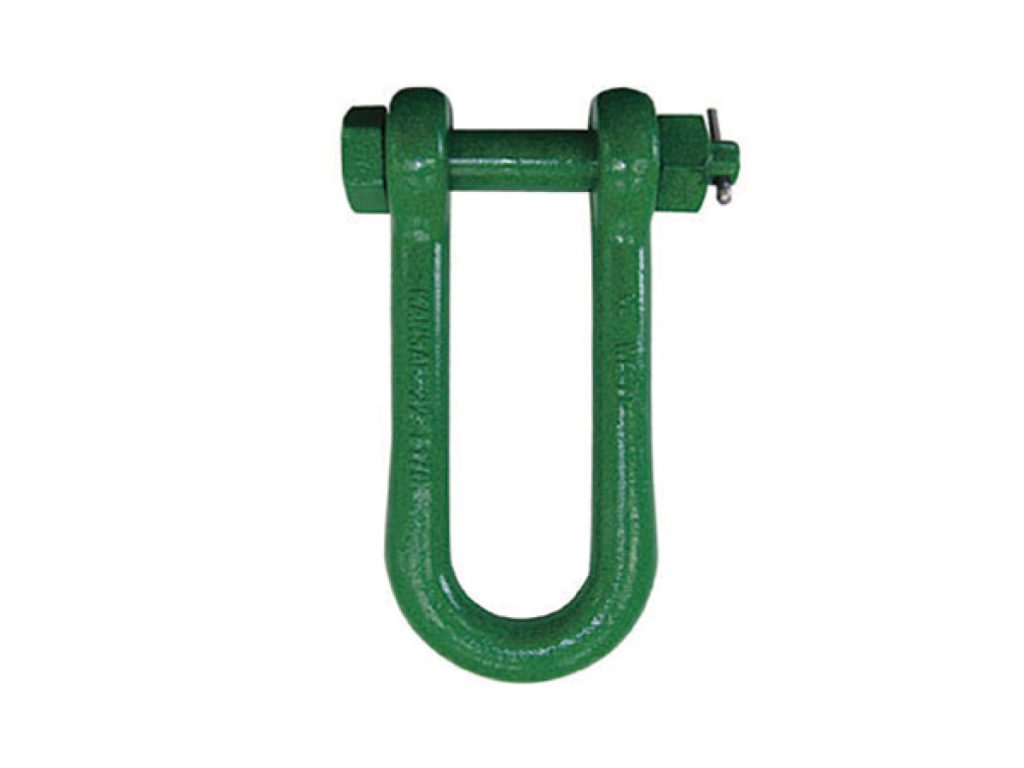

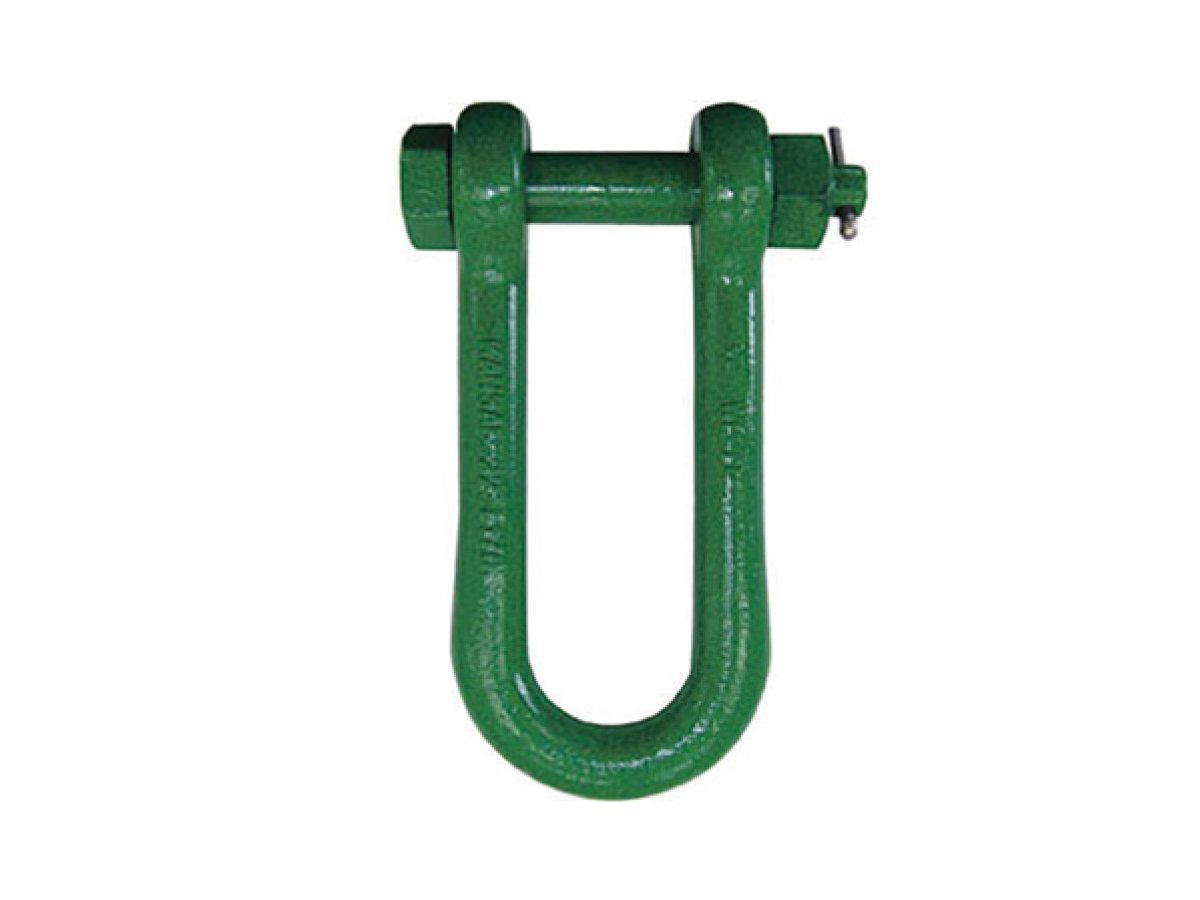

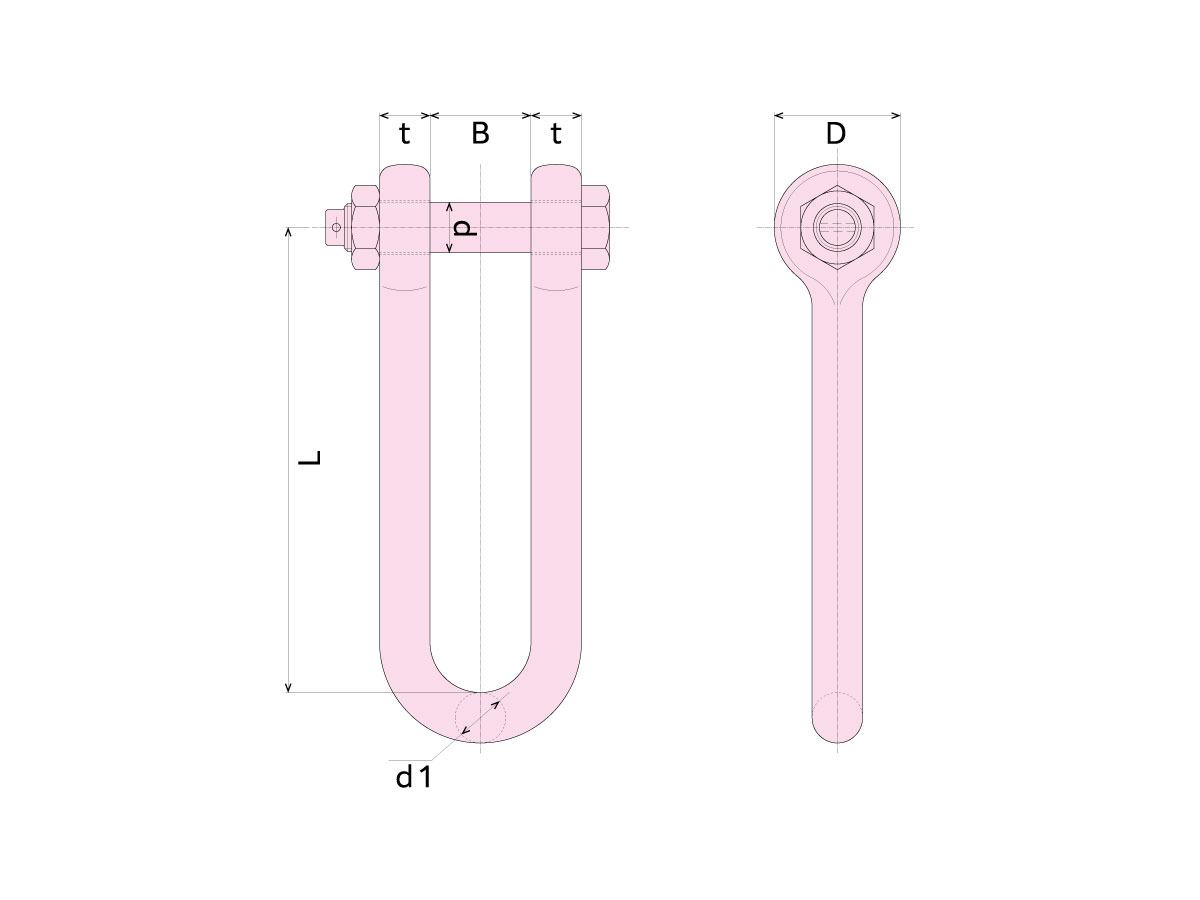

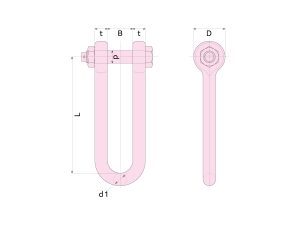

強力長シャックル

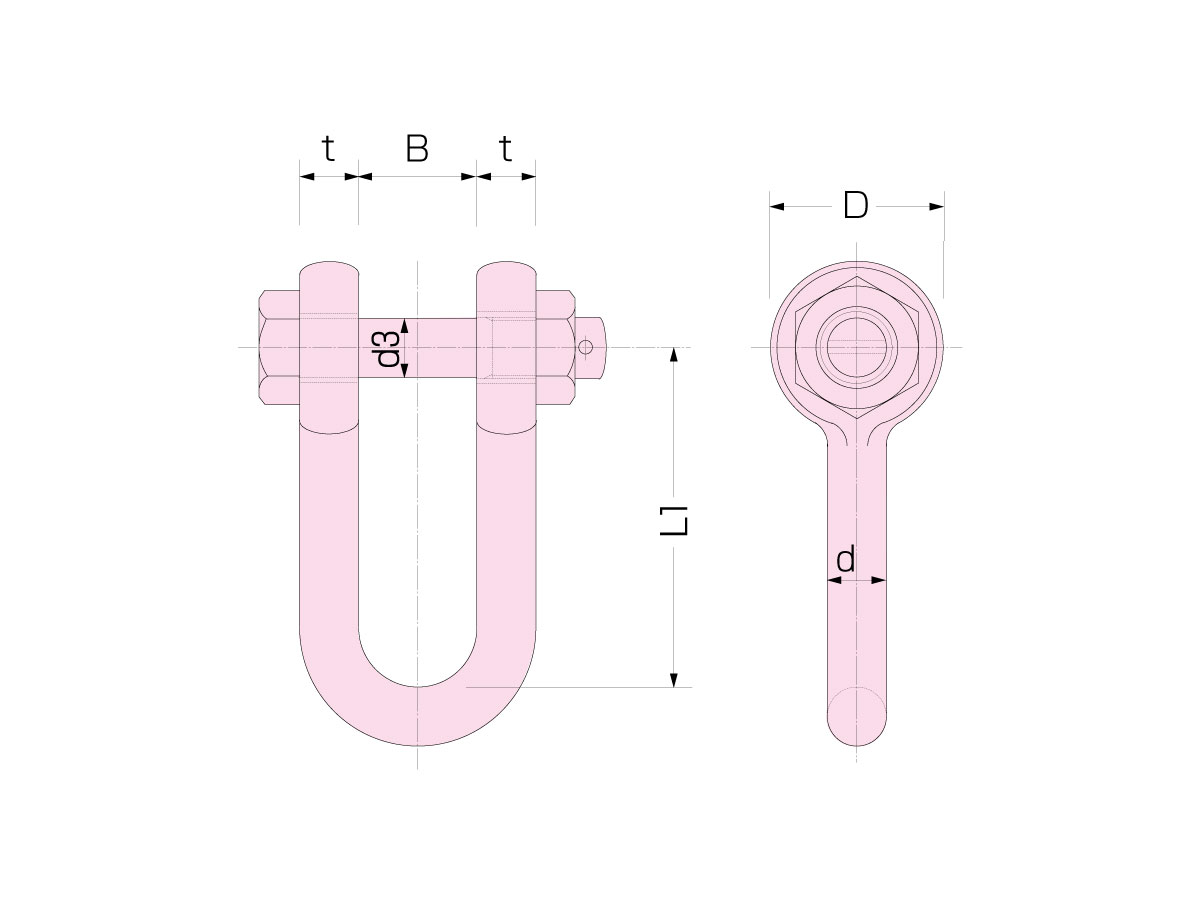

強力長シャックル 寸法
軽量シャックル RS
呼び
（使用荷重tf）		 t
（厚さ）
（㎜）		 d
（本体径）
（㎜）		 B
（口径）
（㎜）		 D
（頭径）
（㎜）		 L1
（長さ）
（㎜）		 ねじ径 ボルト径
d3		 自重
（kg）
3 16 16 44 39 100 M16 18 0.8
5 22 2 44 55 120 24 26 2.5
8 26 226 50 66 144 30 30 3.6
10 30 30 65 75 160 36 36 5.5
16 38 38 80 95 205 42 42 10.1
20 42 42 90 105 230 48 48 14.0
25 50 50 100 120 25 56 56 21.5
32 60 60 115 135 5290 64 64 34.0
40 65 65 125 150 320 72 72 45.3
50 70 70 140 170 360 80 80 61.0
63 80 80 160 190 405 90 90 90.0
80 90 90 180 210 445 100 100 132
100 105 105 200 235 510 110 110 187
120 120 120 220 270 580 130 130 295

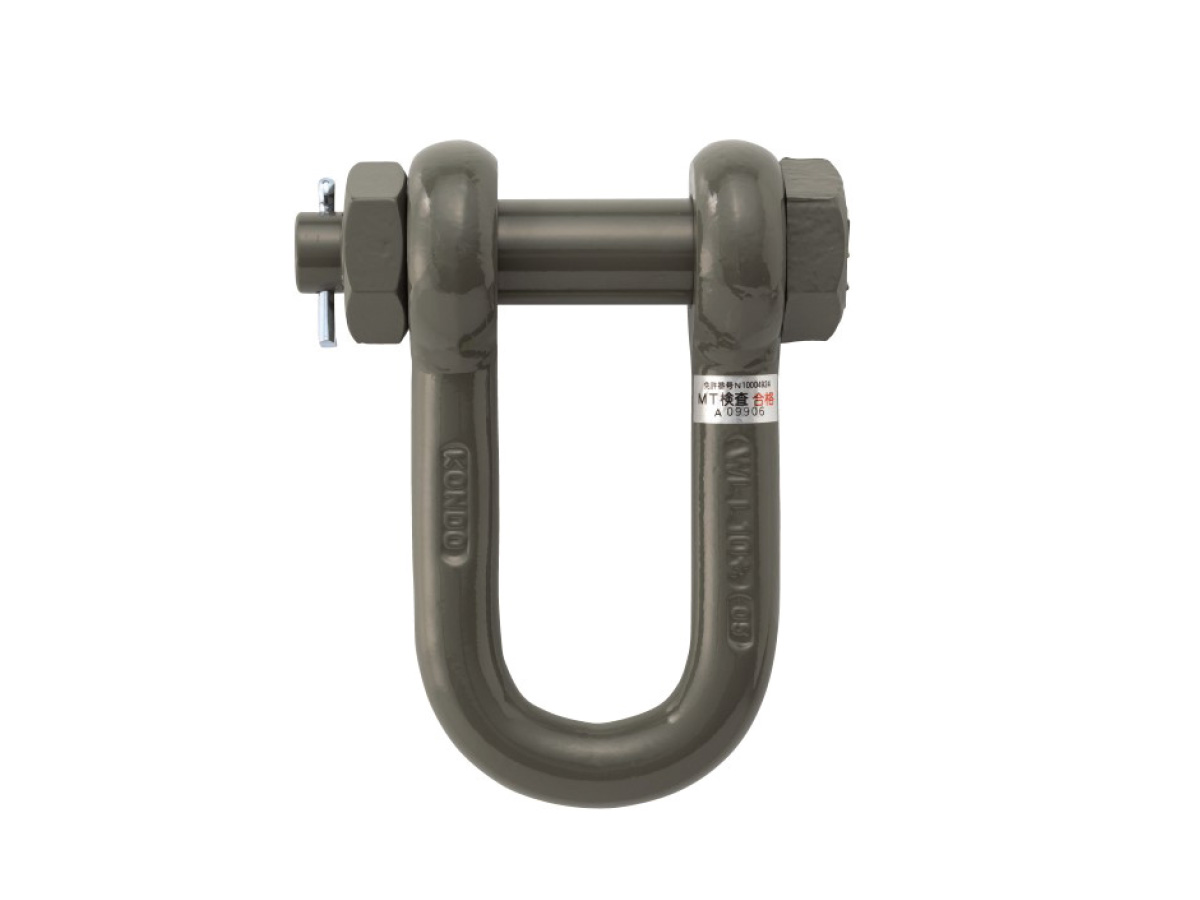

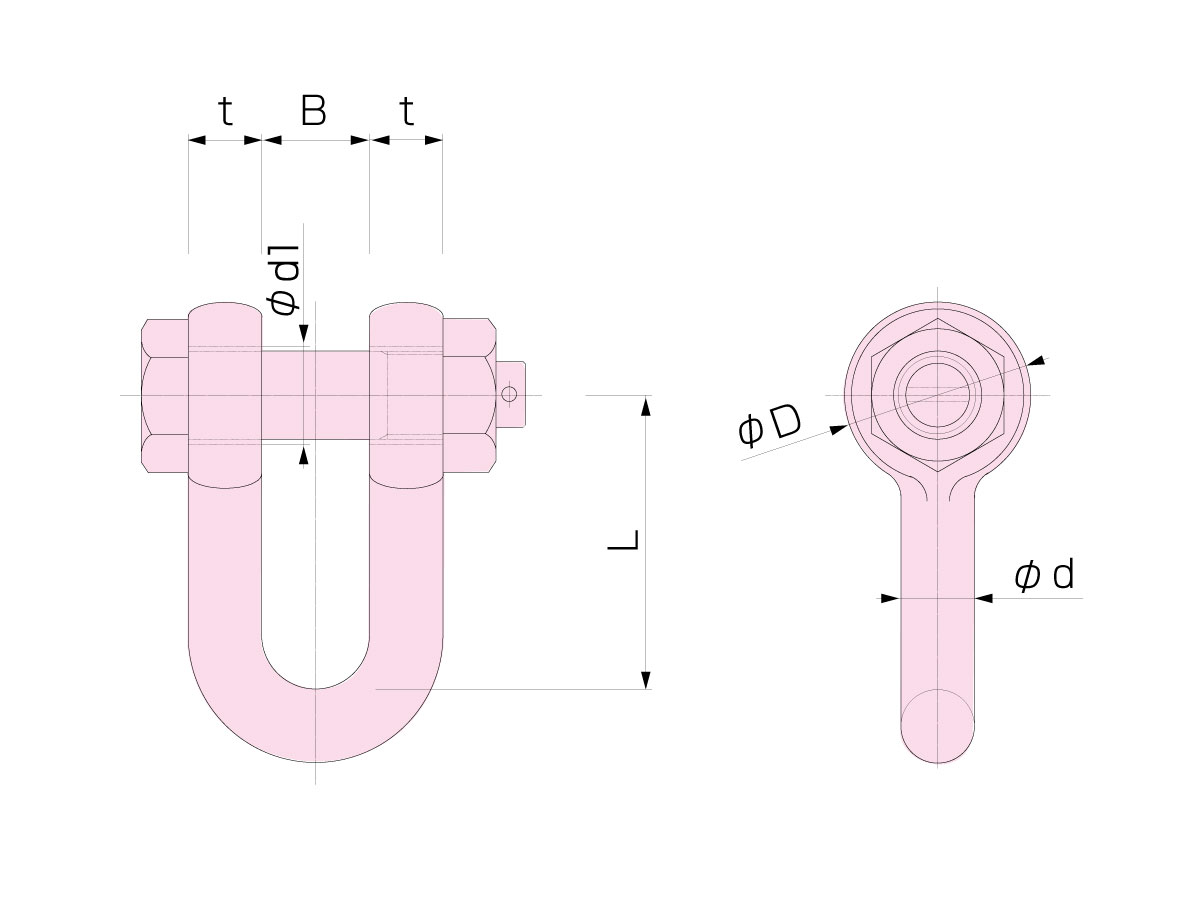

軽量シャックル RS

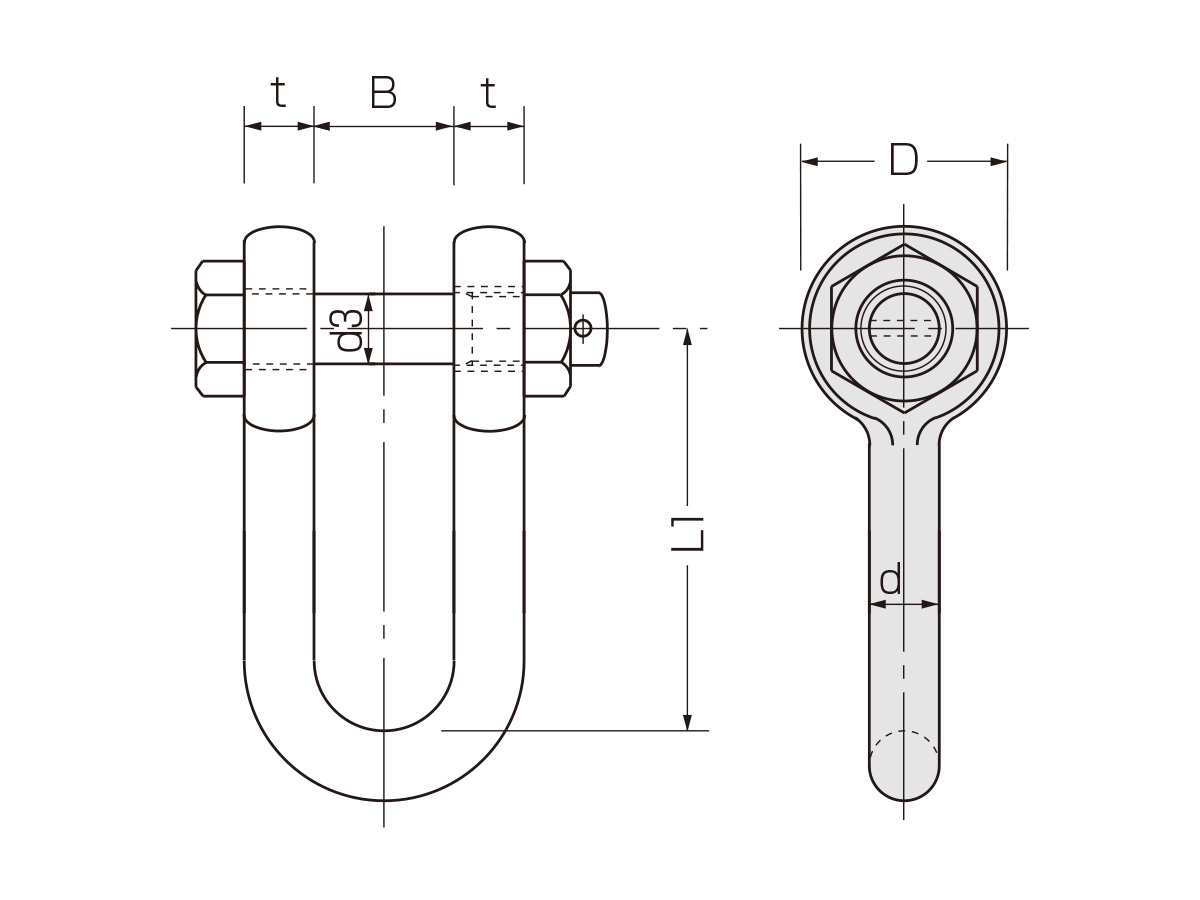

軽量シャックル RS 寸法
軽量シャックル RB
呼び
（使用荷重tf）		 t
（厚さ）
（㎜）		 d
（本体径）
（㎜）		 B
（口径）
（㎜）		 R
（内半径）
（㎜		 D
（頭径）
（㎜）		 L2
（長さ）
（㎜）		 ねじ径 ボルト径
d3		 自重
（kg）
5 22 26 44 44 5 156 24 26 3.5
8 26 30 50 52 566 190 30 30 5.0
10 30 36 65 60 80 210 36 36 7.4
16 38 44 80 75 100 270 42 42 14.2
20 42 55 90 85 110 300 48 48 21.8
25 50 65 100 95 125 335 56 56 33.0
32 60 70 115 110 140 380 64 64 47.8
40 65 80 125 120 160 425 72 72 67.6
50 70 90 140 135 180 475 80 80 94.0
63 80 100 160 150 200 530 90 90 131
80 90 115 180 170 225 600 100 100 193
100 105 125 200 190 250 670 110 1110 259
120 120 140 220 195 270 700 130 130 380

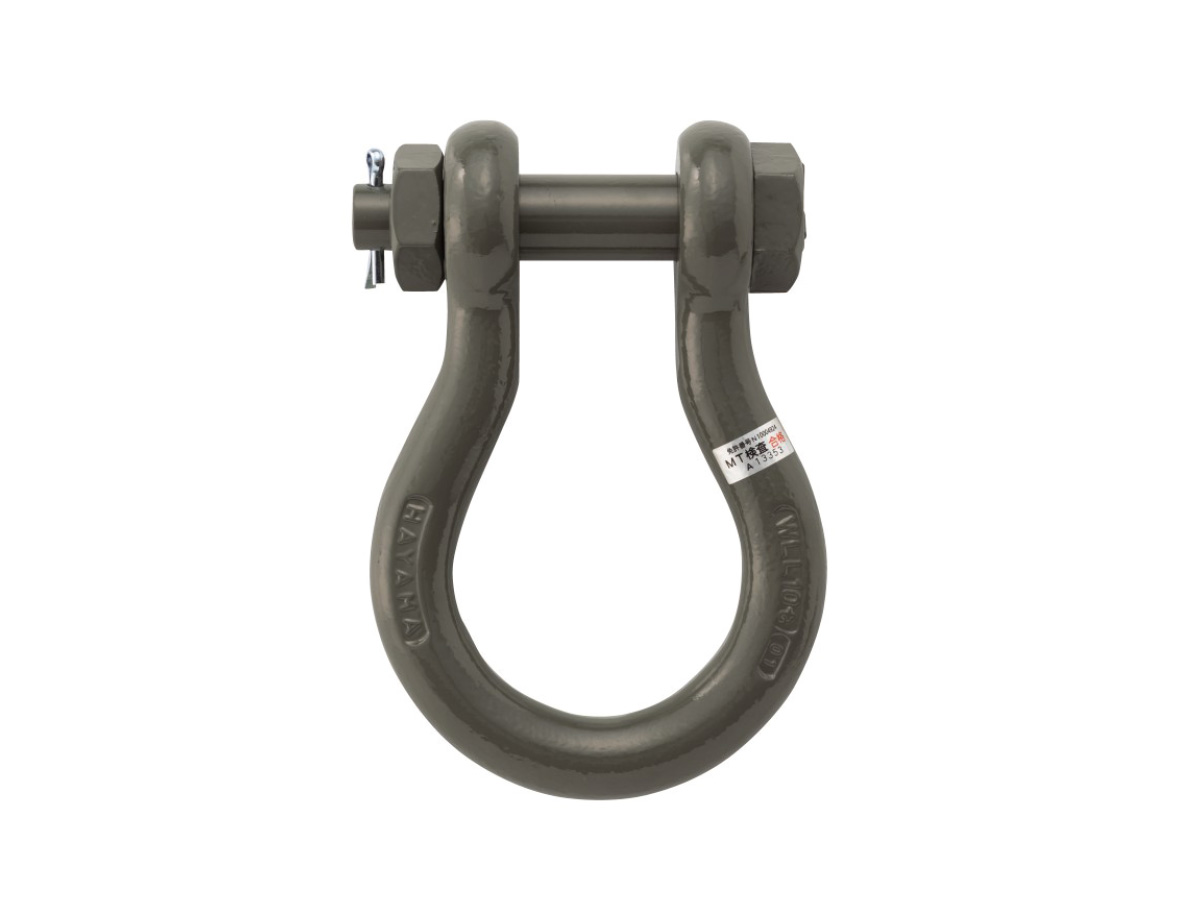

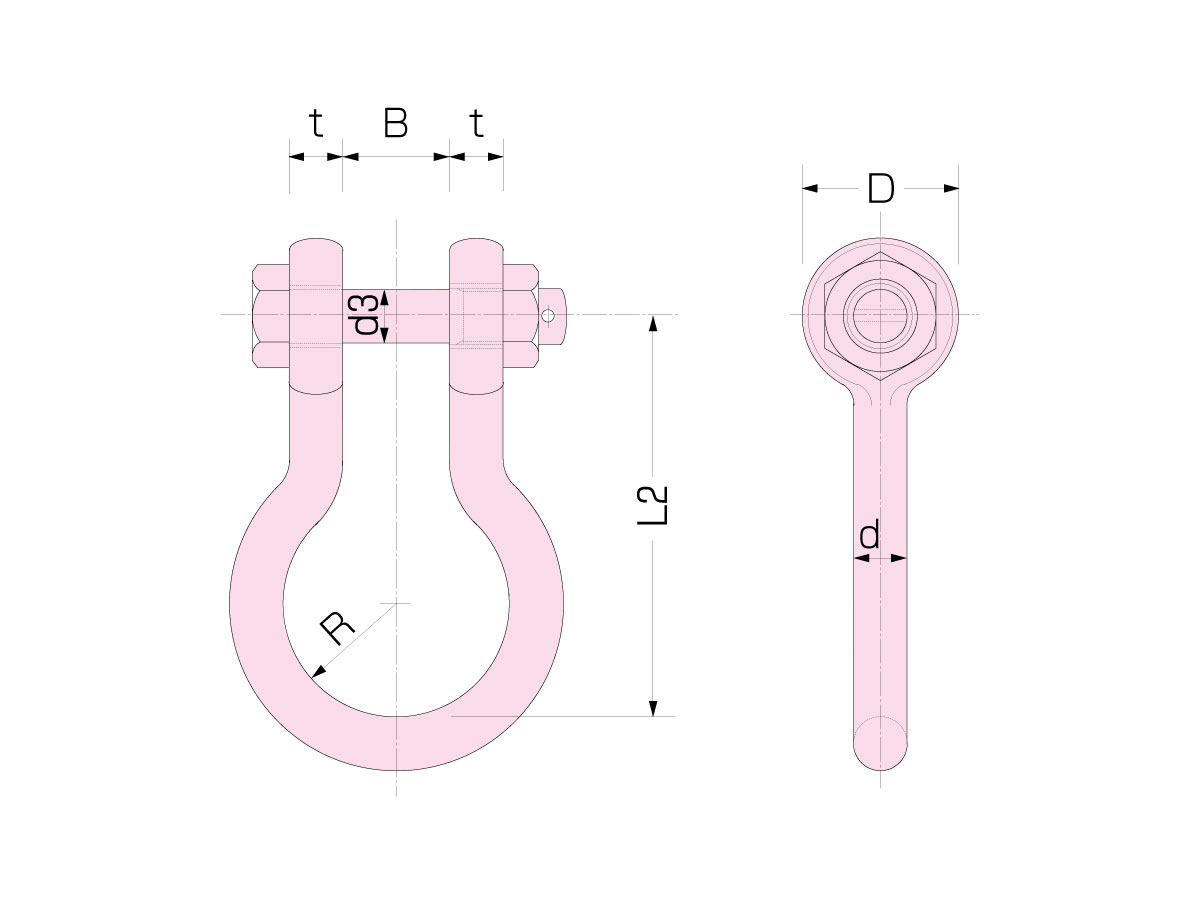

軽量シャックル RB

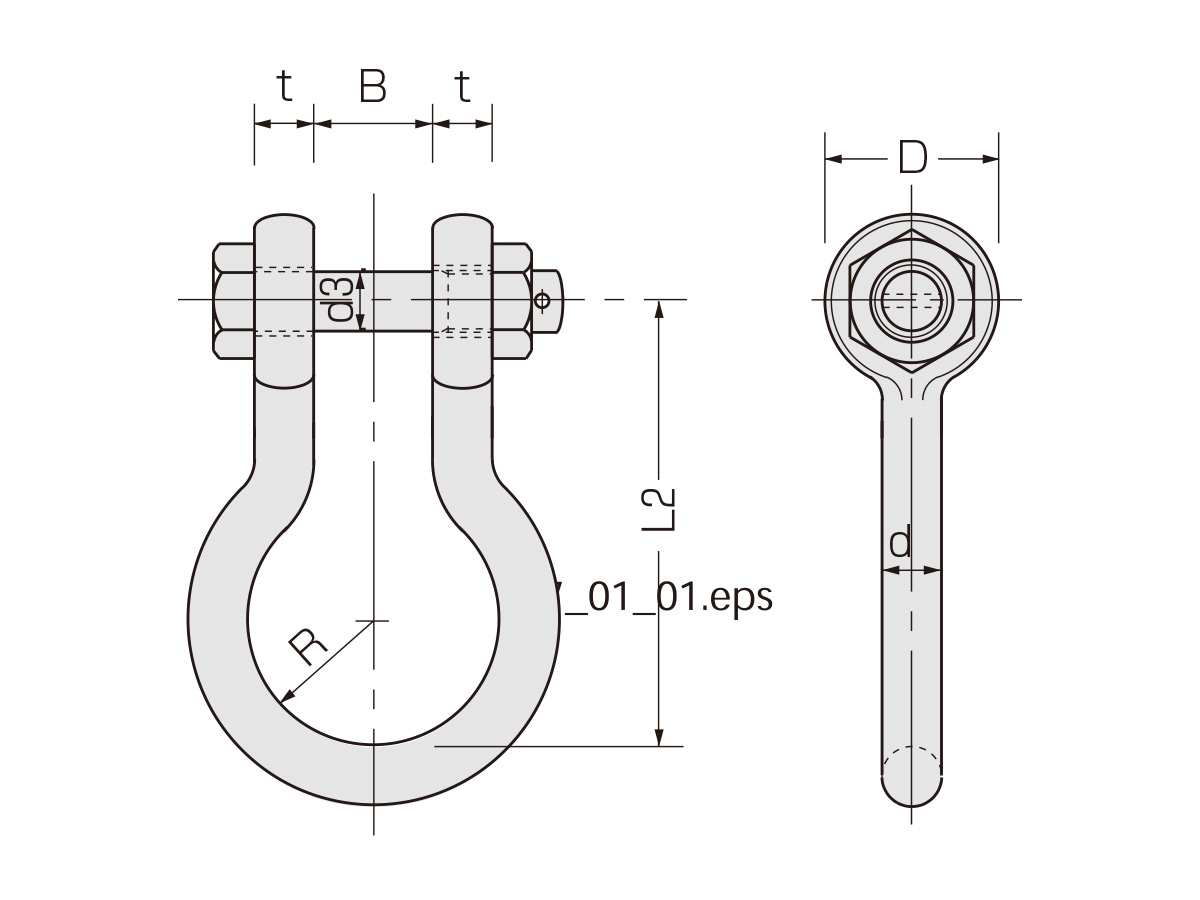

軽量シャックル RB 寸法
