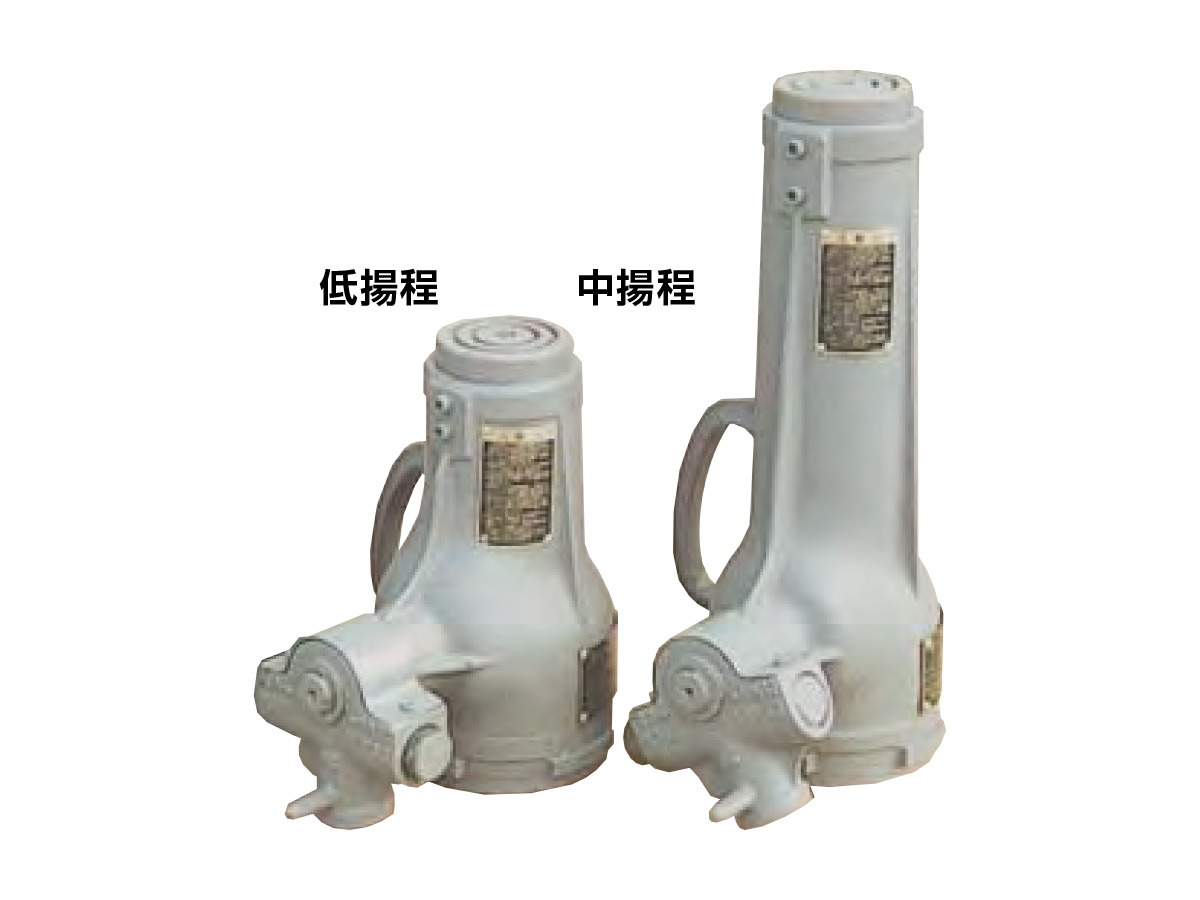

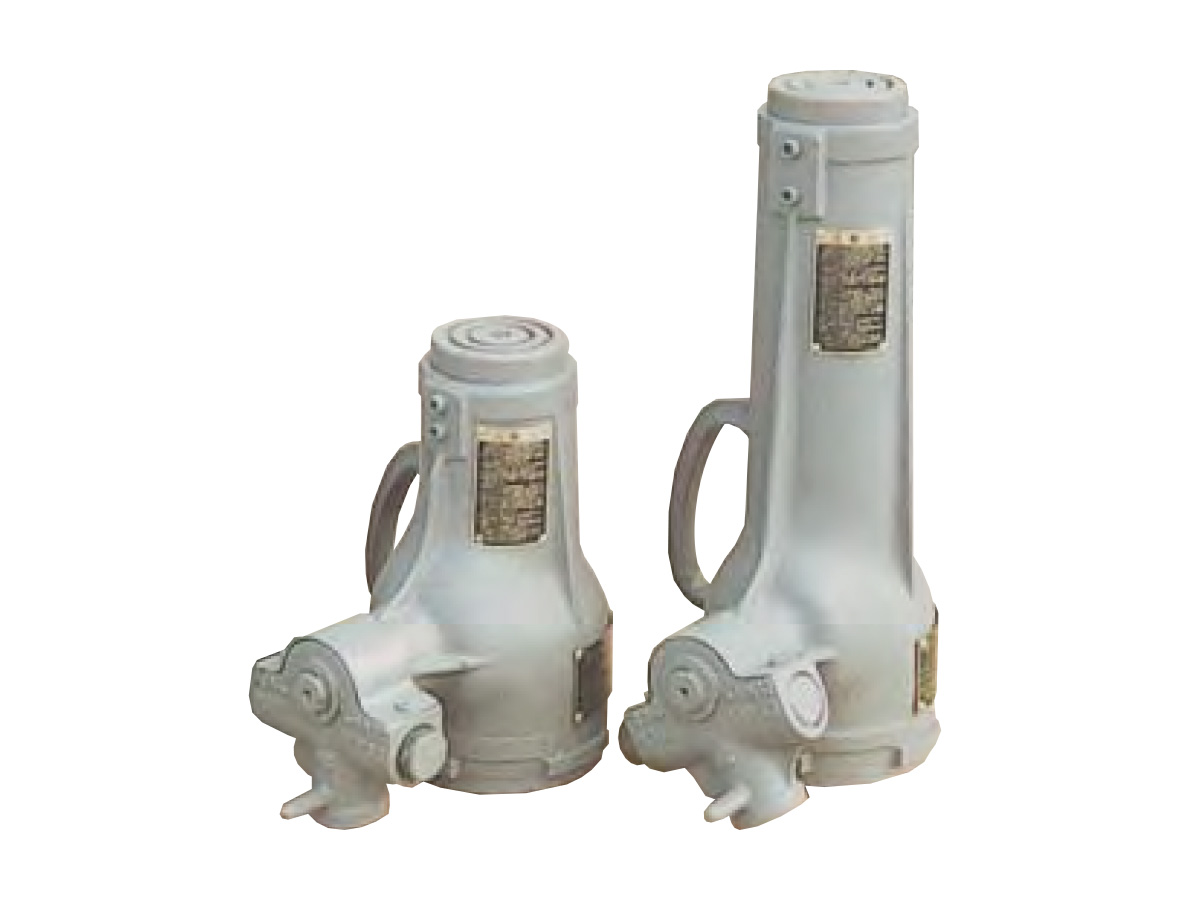

手動ジャッキジャーナルジャッキ

用途

工事工程
鉄骨工事
商品分類
機械工具関係
  • ジャッキアップ、ジャッキダウン（重量物の昇降）
  • 重量物の位置決め
  • 橋梁工事
  • 造船工事及び補修
  • 土木及び建築工事
  • 重量物の支持

特長

  • 全体が丈夫で耐久力にすぐれたスクリュ式ジャッキです。
  • 鍛造歯車を使っていますので強力かつ噛み合いはすぐれています。
  • ラチェットハンドルはホイールとプランジャの噛み合いがくさびの原理により、確実で耐久力に優れています。

仕様

型式 揚力
（ｋN/tf）		 揚程
（㎜）		 最低高さ
（A/㎜）		 ヘッド径
（φB/㎜）		 ベース径
（φC/㎜）		 自重約
（kg）		 操作トルク
（N・m）		 付属品ハンドル棒
低揚程 JJ-1513 150/15 125 255 63 113 12 420 φ25×600L
JJ-2513 250/25 125 255 77 127 16 700 φ25×700L
JJ－3513 350/35 130 280 87 147 24 1000 φ32×700Ｌ
JJ－5013 500/50 130 290 105 166 31 1400 φ32×800Ｌ
中揚程 JJ－1015 100/10 150 280 65 108 12 250 φ25×600Ｌ
JJ-2525 250/25 250 395 77 127 21 700 φ25×700Ｌ
JJ－3525 350/35 250 410 87 147 32 1000 φ32×700Ｌ
JJ－5025 500/50 250 445 105 166 42 1400 φ32×800Ｌ

オプション

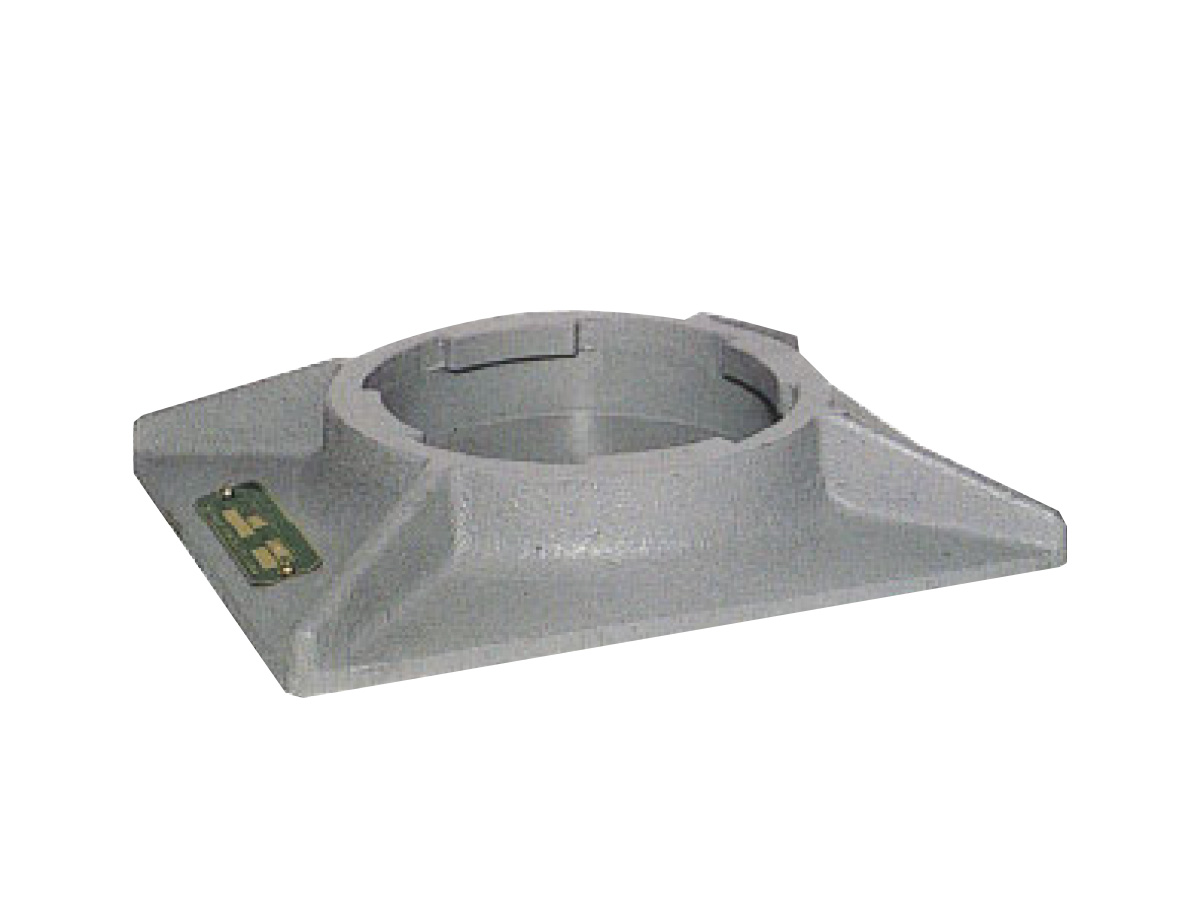

安全台

ジャッキの設置基盤が弱い場合や不安定な場合、ジャッキの安定を良くするために使用します。

型式 SB-15 SB-25 SB-35
容量（kN/tf） 150/15 250/25 350/35
ベースの寸法

長さ（㎜）

 240 300 300
幅（㎜） 190 200 220
厚み（kg） 12 15 18
自重（kg） 約5 約7.5 約9.5
