コラムタラップ

用途

工事工程
鉄骨工事
商品分類
足場関係

仕様

コラムタラップ

　　　

昇降荷重(kN/kg) P=0.9/100

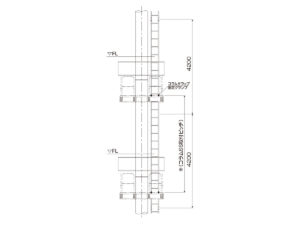

注）※4mを越える場合は、中間部につなぎ材が必要
注）最上部、最下部には、つなぎ材が必要
注）コラムSSステージ妻側には取付きません
注）コラムSSコーナータイプには取付きません

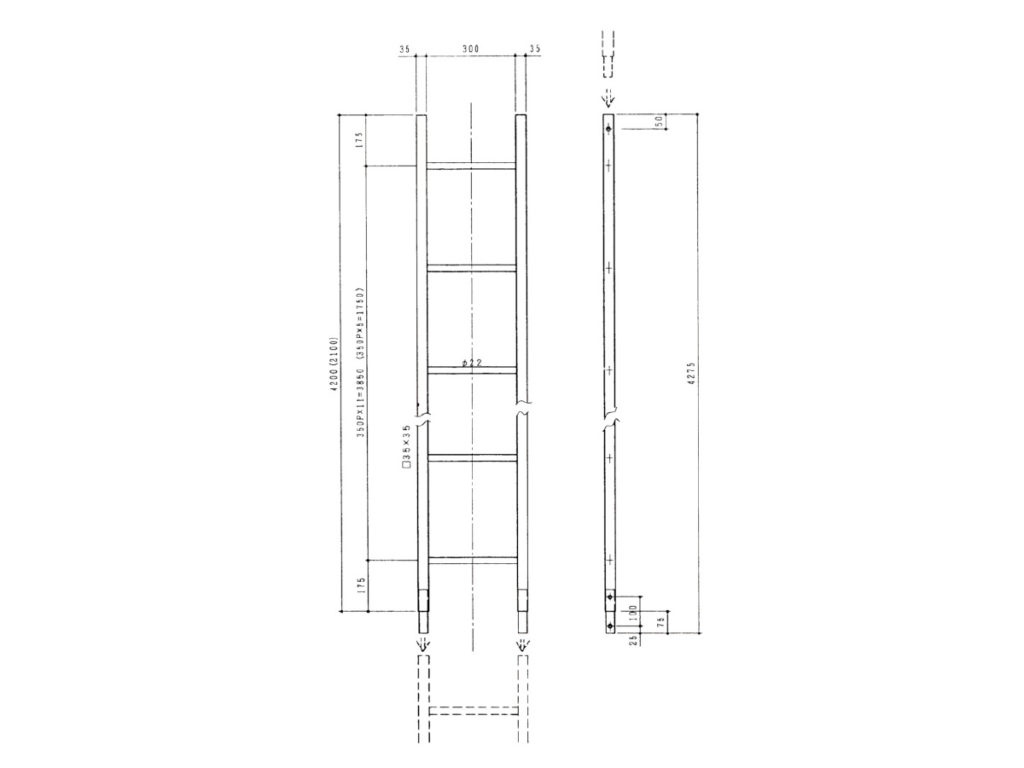

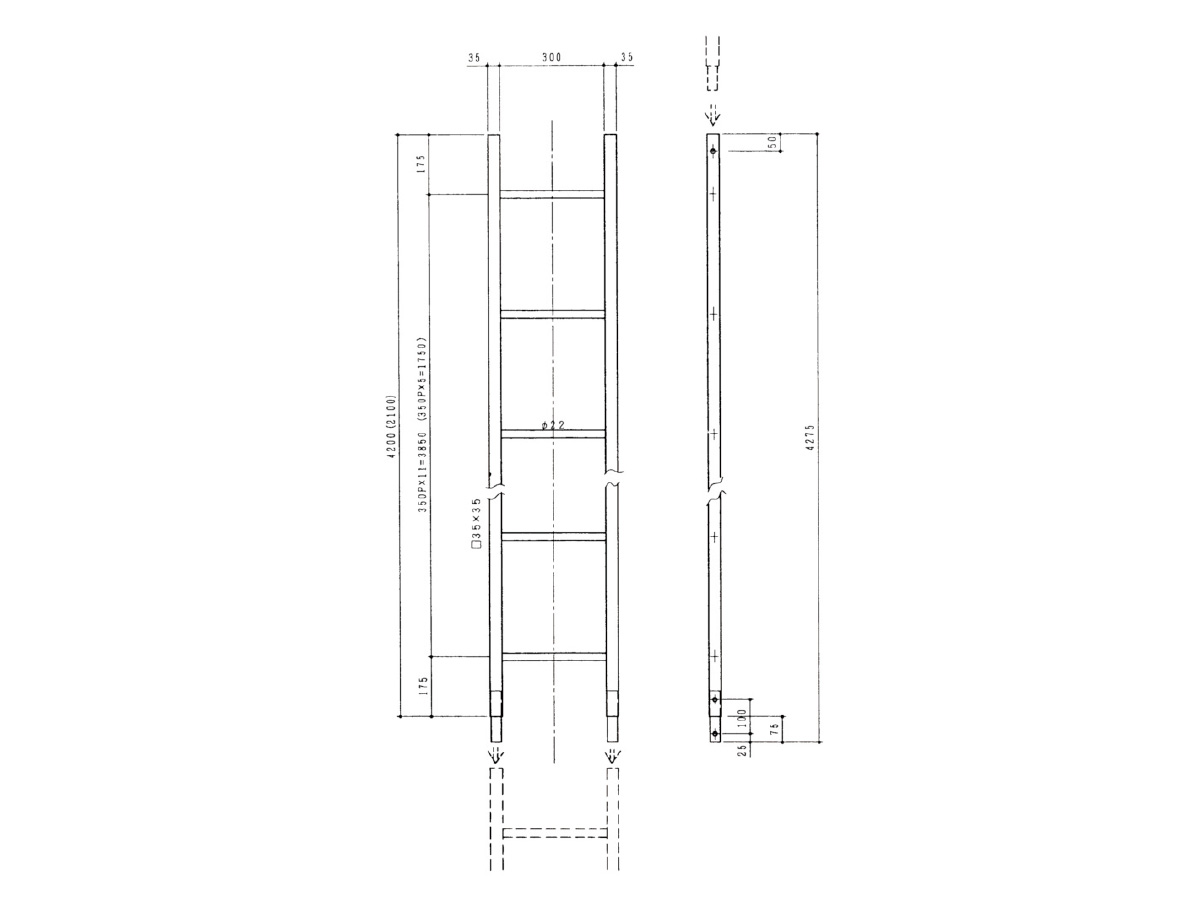

コラムタラップ仕様

型式 品名 寸法(㎜) 自重(kg)
TRP21 コラムタラップ 2100L □35×幅370×長さ2175 4.6
TRP42 コラムタラップ 4200L □35×幅370×長さ4275 8.3

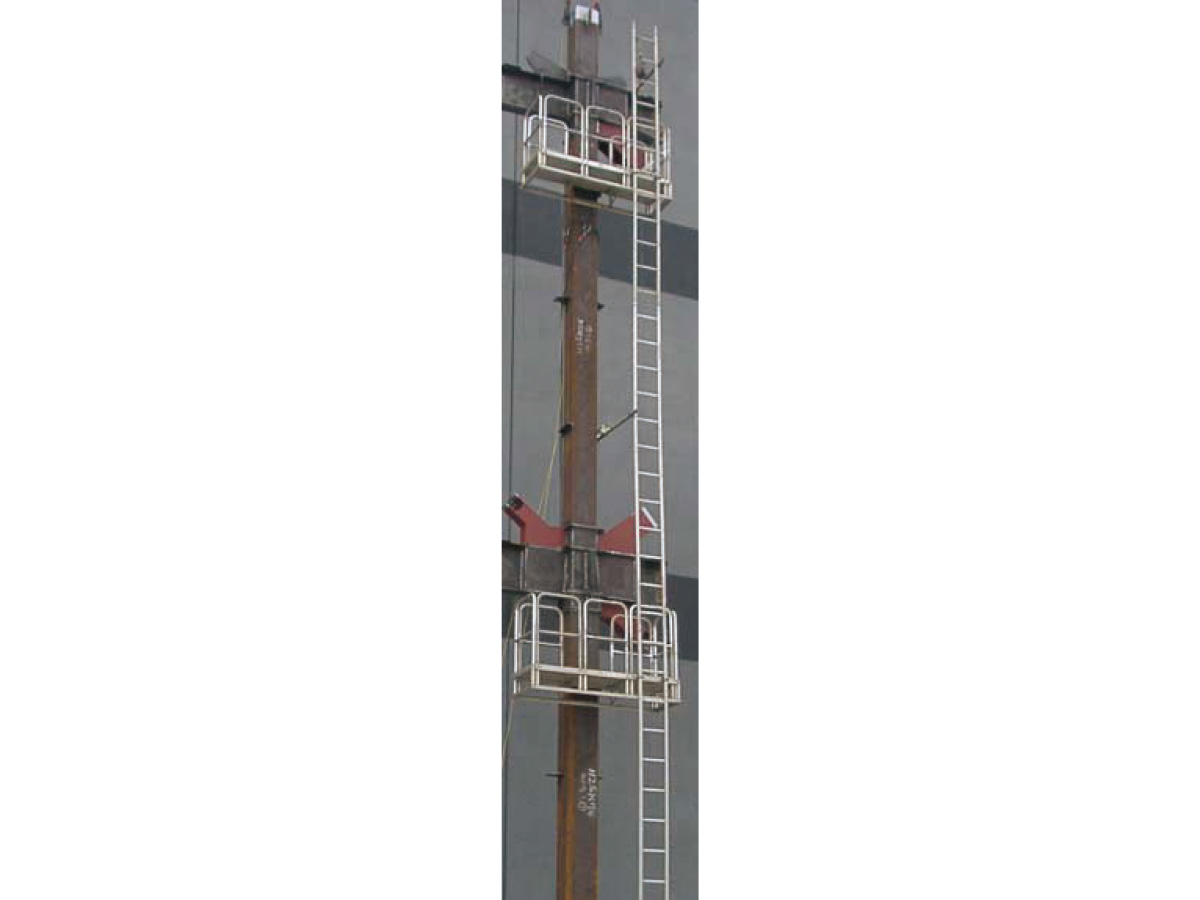

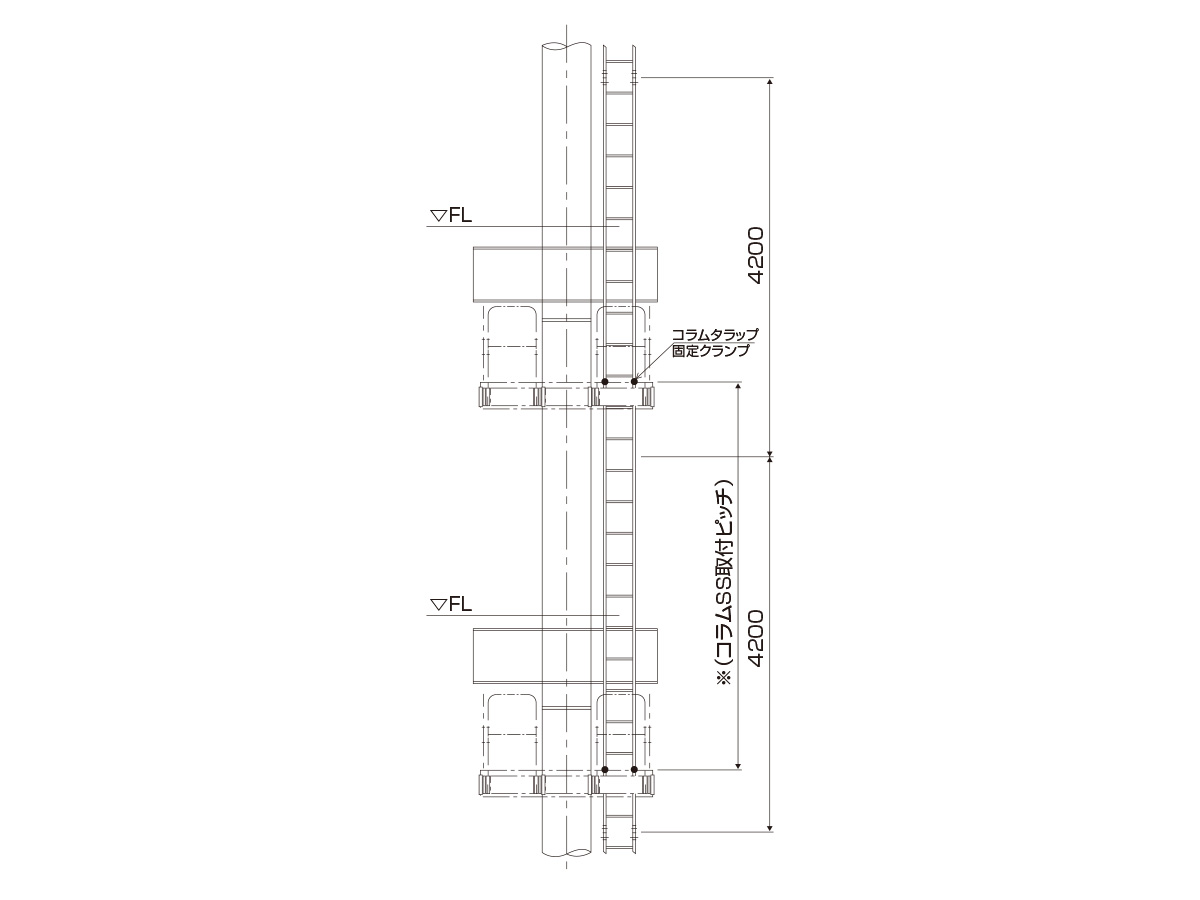

取付例

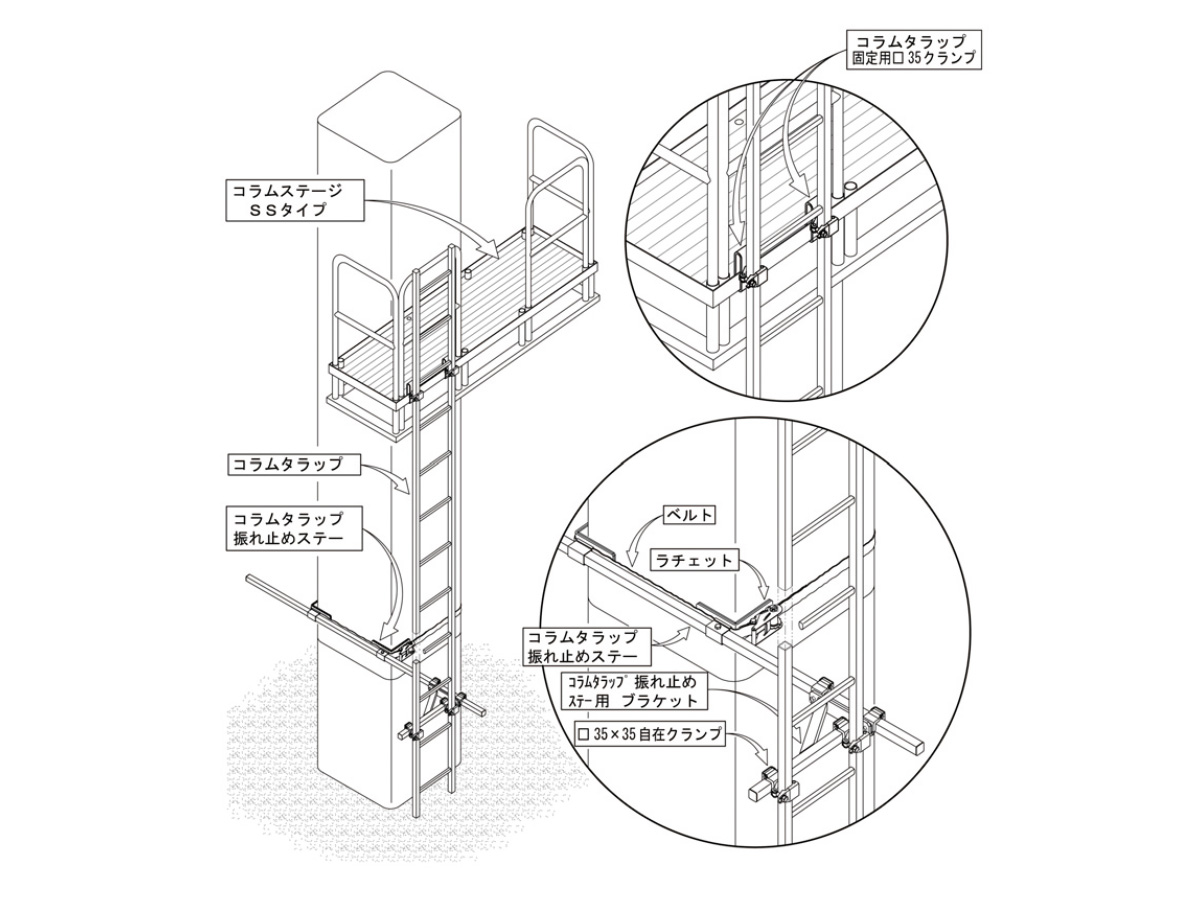

コラムタラップ振れ止めステー

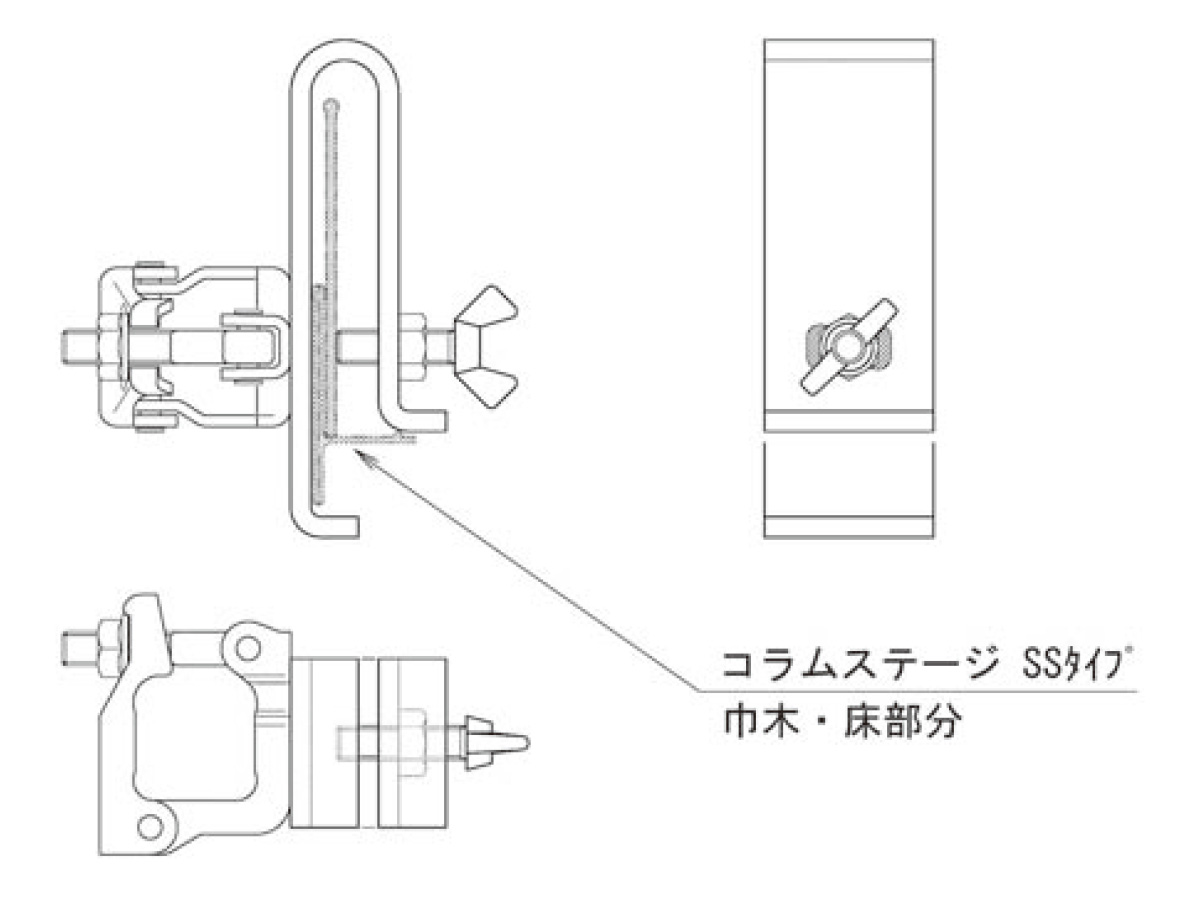

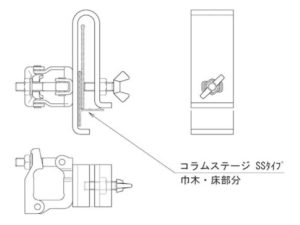

コラムタラップ固定クランプ

型式 品名 自重(kg)
C35S コラムタラップ固定 □35クランプ 1.0



型式 品名 自重(kg) 適用角柱サイズ(㎜)
TRPS コラムタラップ
振れ止めステー		 6.0 □350〜□1200
TRPSB コラムタラップ
振れ止めステー用 ブラケット		 1.7
F35W □35×35自在クランプ 0.6



注意事項

  • タラップの端部から1ｍ以内にステーを設置して下さい。
  • 本コラムタラップ振れ止めステーでは鉛直方向の荷重は支えられません。
  • ステー本体に大きな曲げが発生する使用方法はお避け下さい。
  • ベルトをラチェットに巻き付け、しっかりと締めて下さい。
  • コラムタラップの振れ止め以外の目的では使用しないで下さい。
  • コラムタラップの昇降には、安全ブロック等、落下防止装置を使用してください。
