サイクルパネルゲート

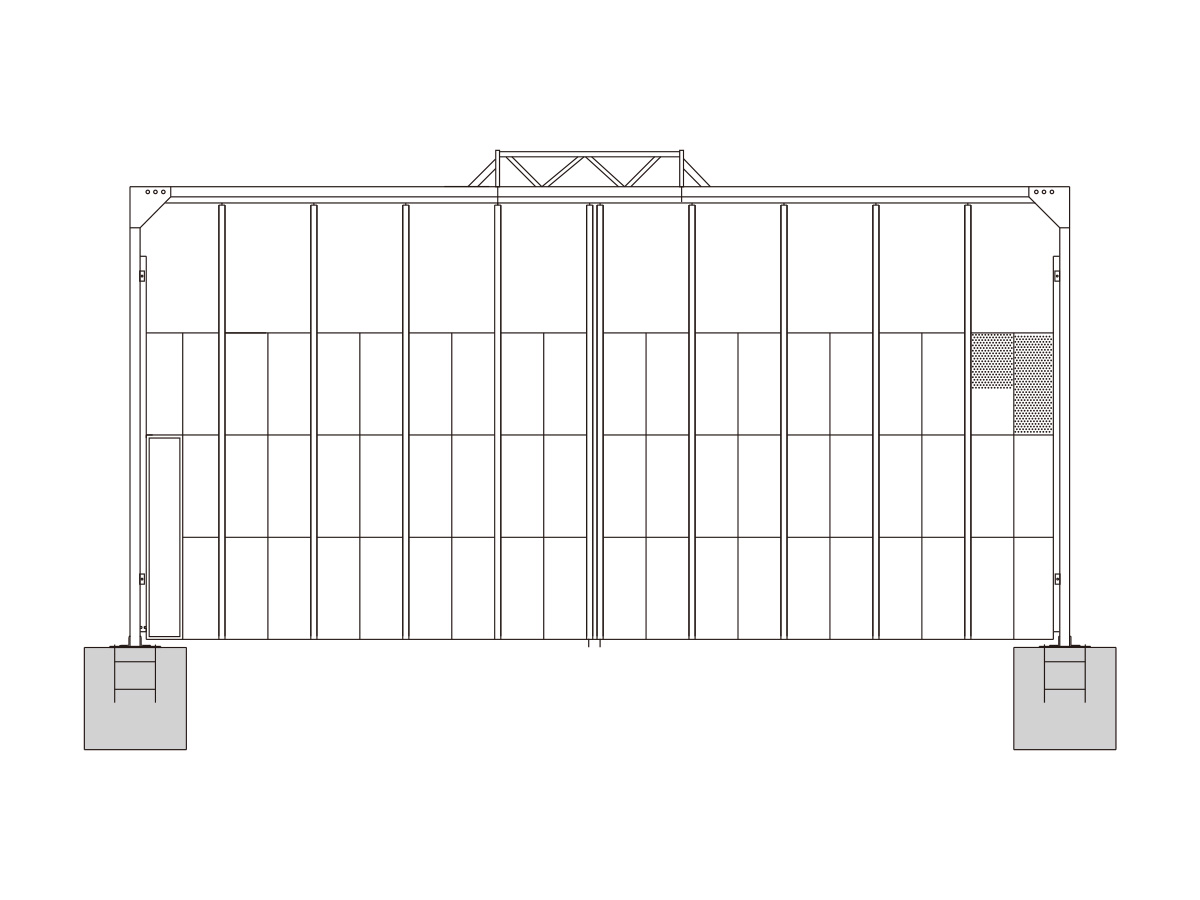

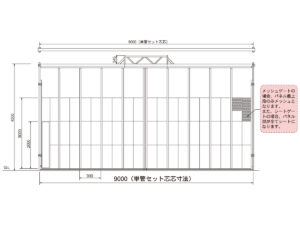

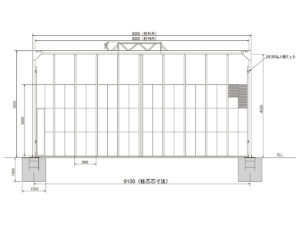

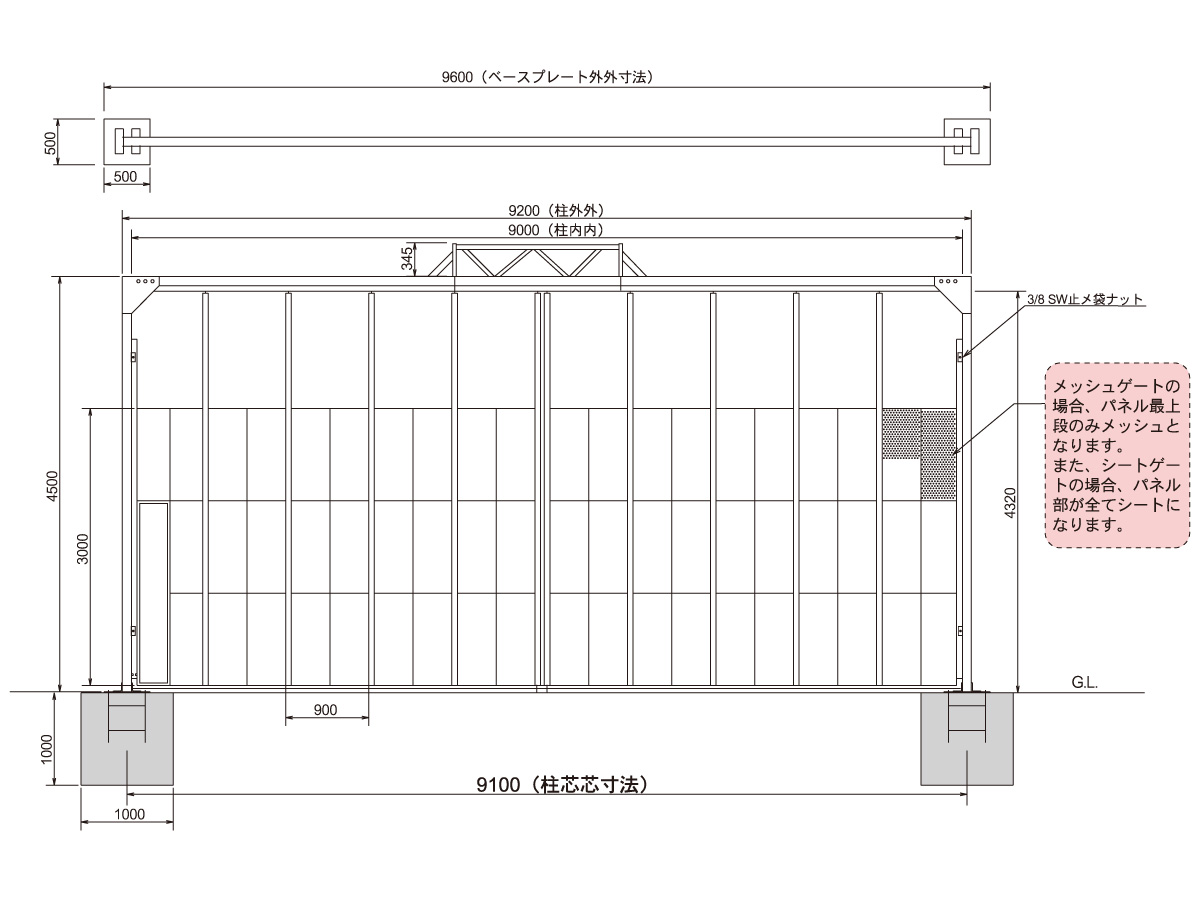

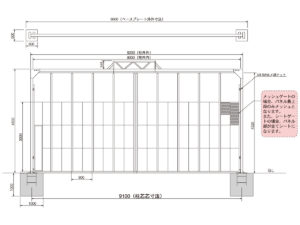

※メッシュゲートの場合、パネル最上段のみメッシュとなります。また、シートゲートの場合、パネル部が全てシートになります。

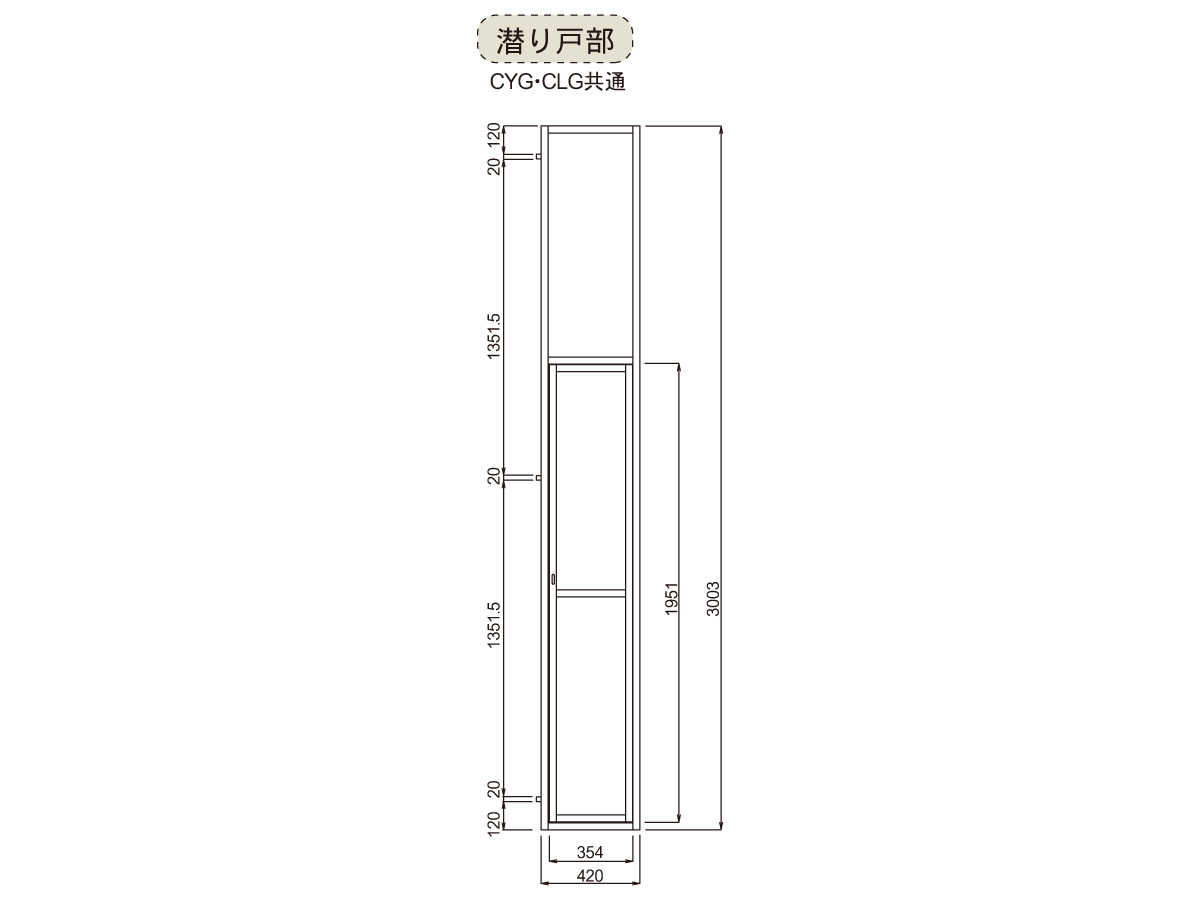

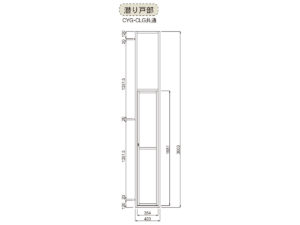

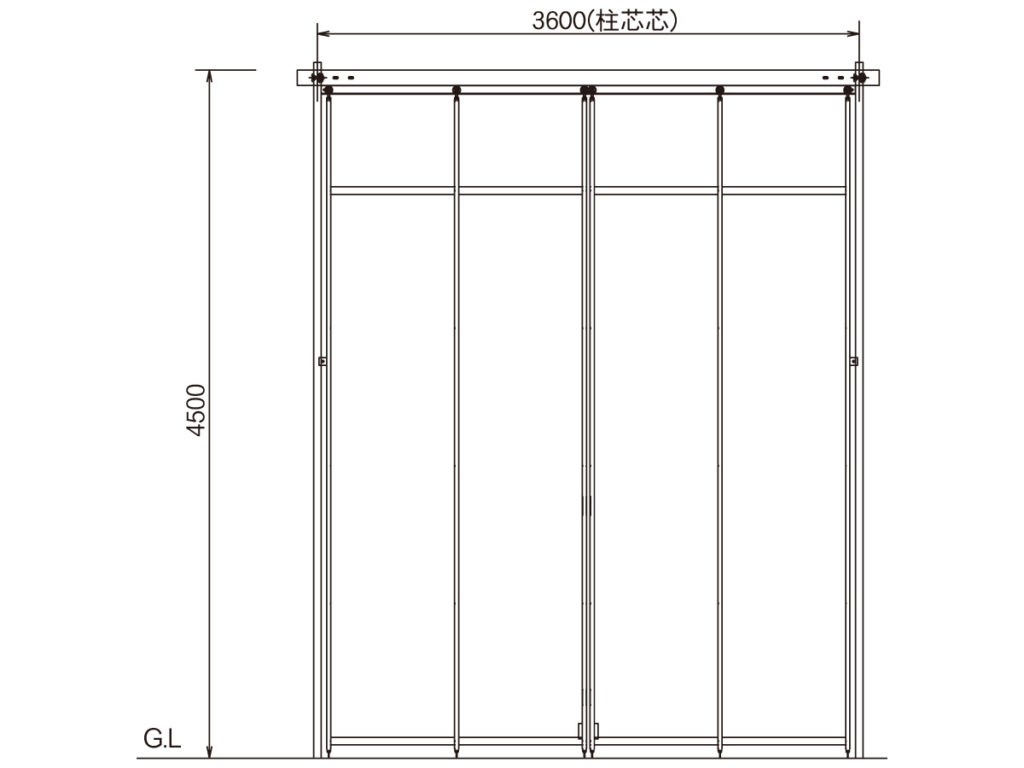

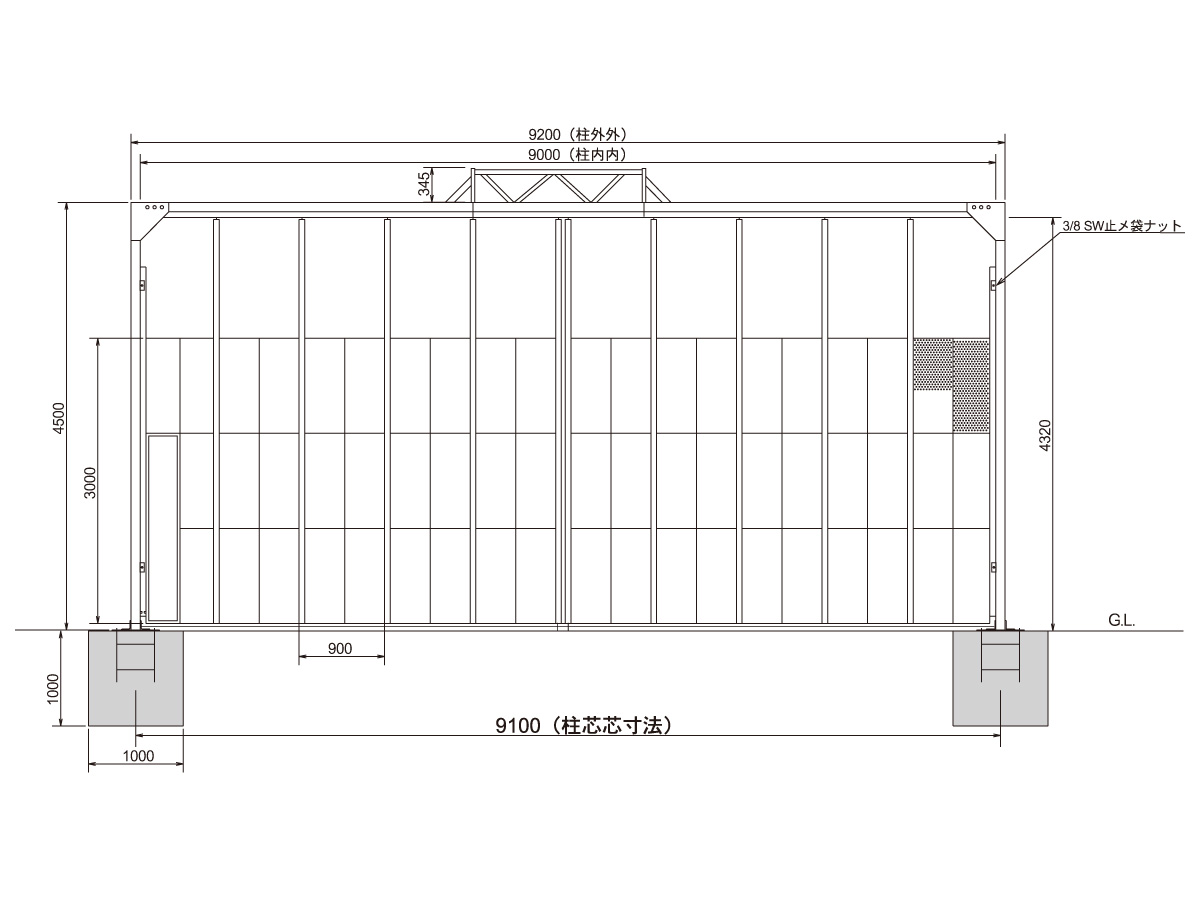

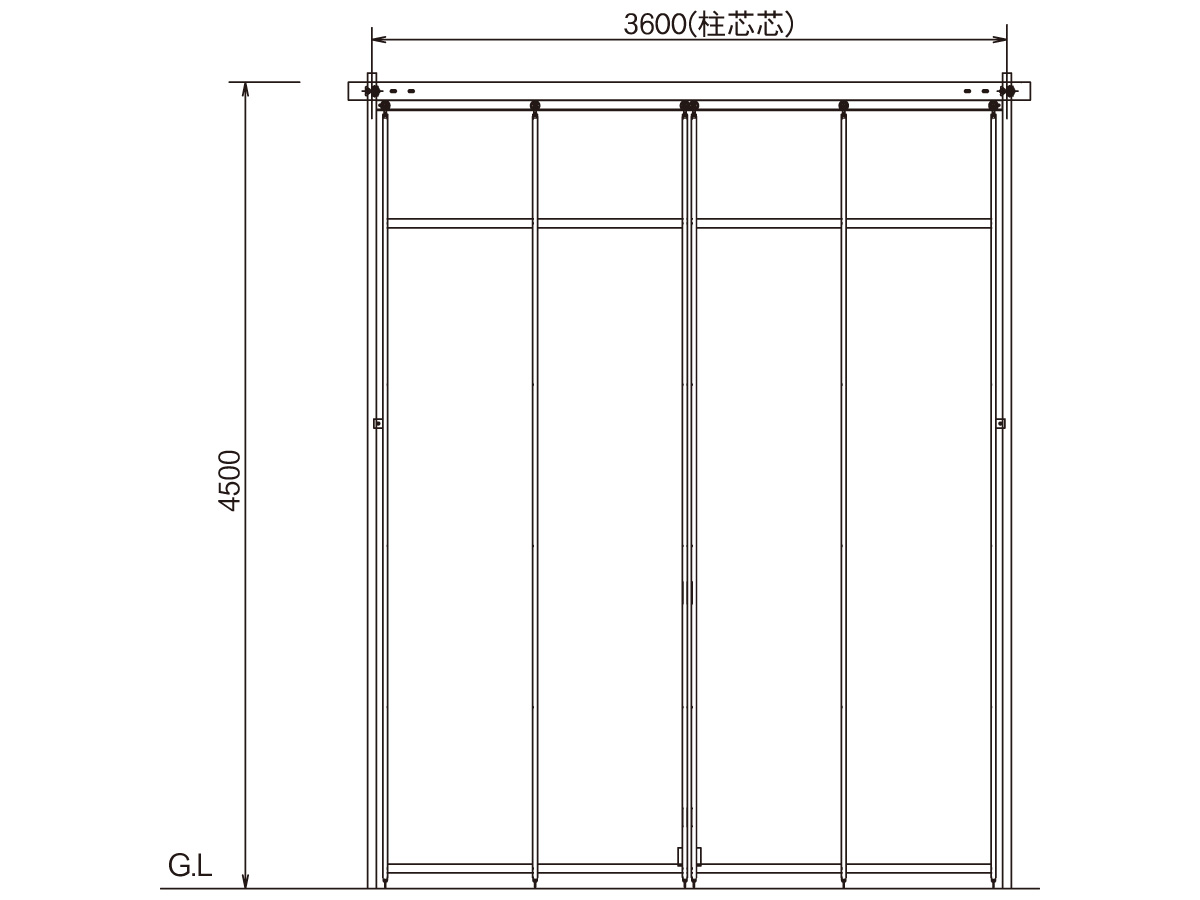

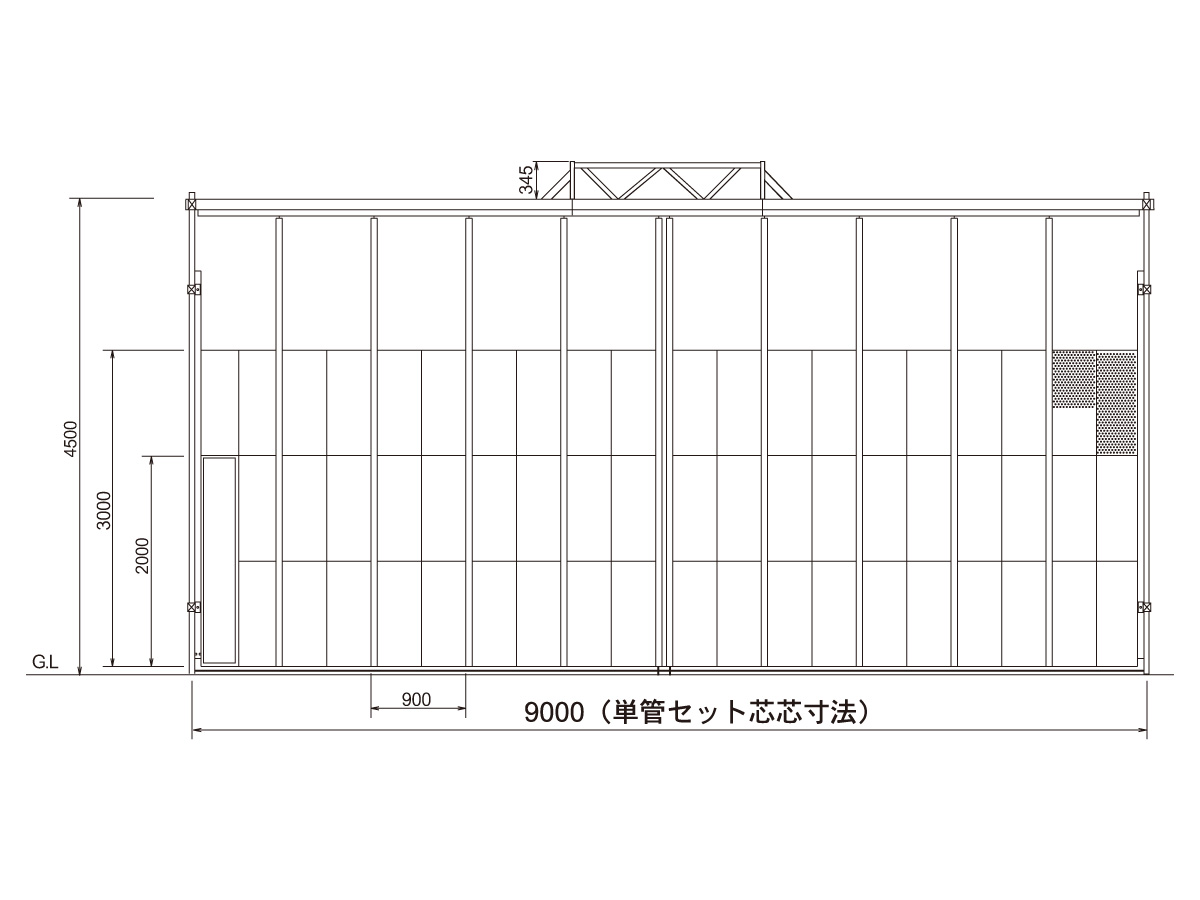

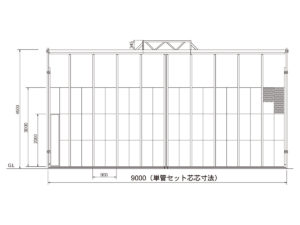

H=4500mm

※シートゲートのシート部は販売品とさせていただきます。

サイクルパネルゲート（CYG）

1. 地組み

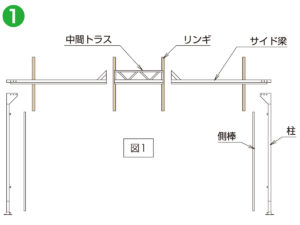

   • 図1のようにゲート部材を並べます。
   • リンギは100角900㎜が適当です。
2. 梁の組立

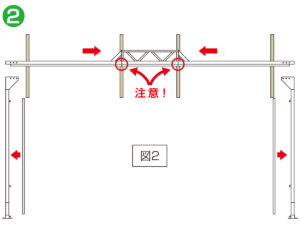

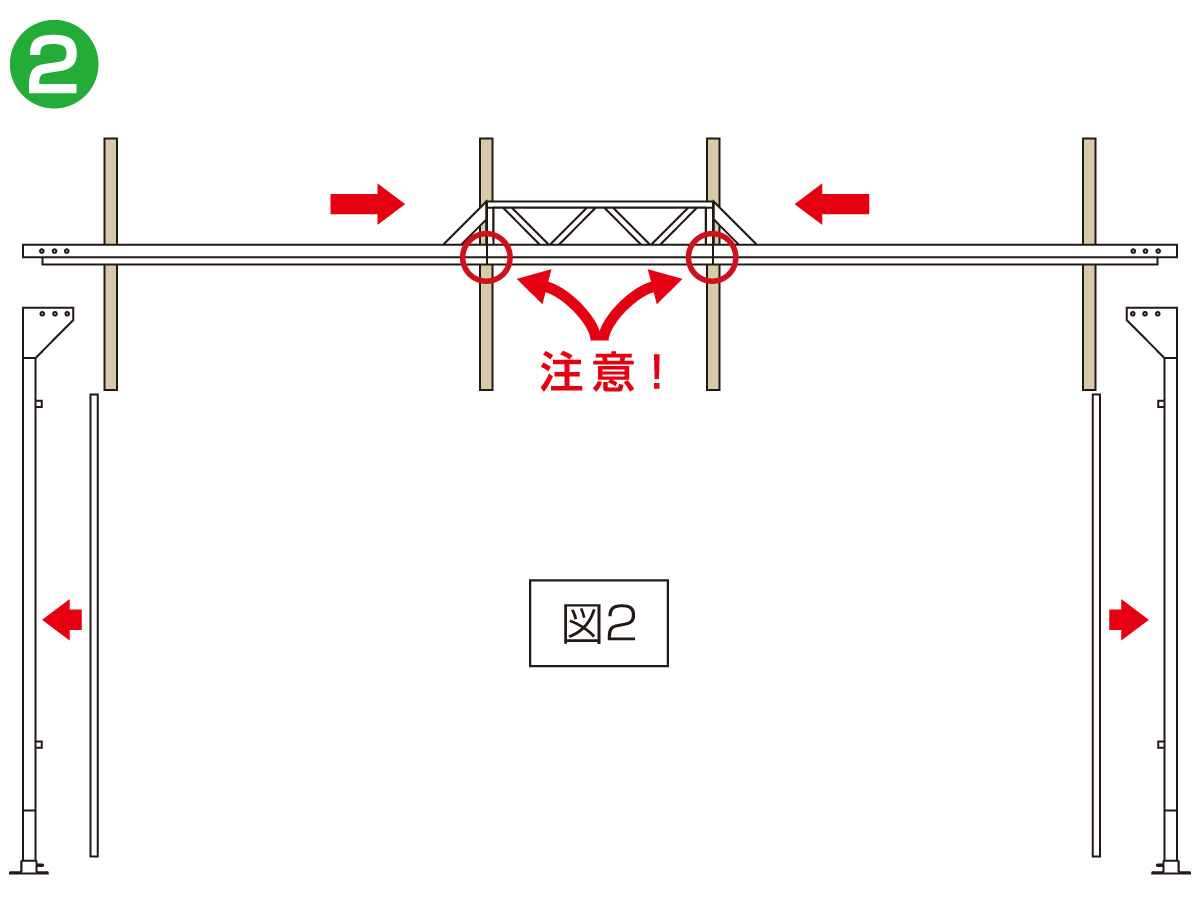

   • 中間トラスとサイド梁をボルトで縫い合わせます。
     ※中間トラスはB1サイズ以上の場合に使用
     (使用部材：ボルト、ナット、ワッシャー、スプリングワッシャー 1/2×32)
     注意／レールのつなぎ目を合わせてください。

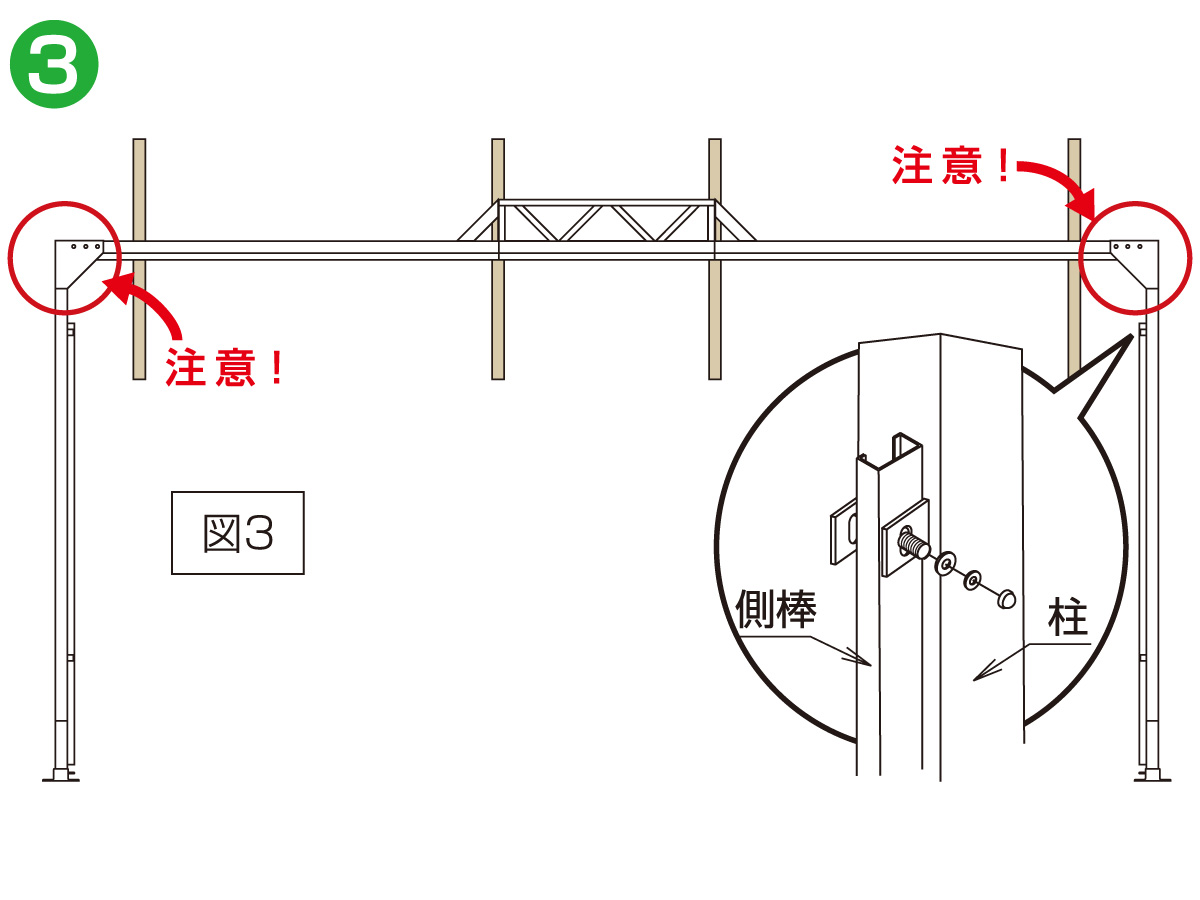

3. 梁の取付け
   • 柱を梁に挿入します。
     (使用部材：ボルト、ナット、ワッシャー、スプリングワッシャー 1/2×140)

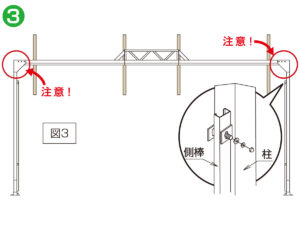

     注意／柱の長穴の中央部で固定してください。
   • 側棒を柱を固定します。
     (使用部材：袋ナット、ワッシャー、スプリングワッシャー 3/8)

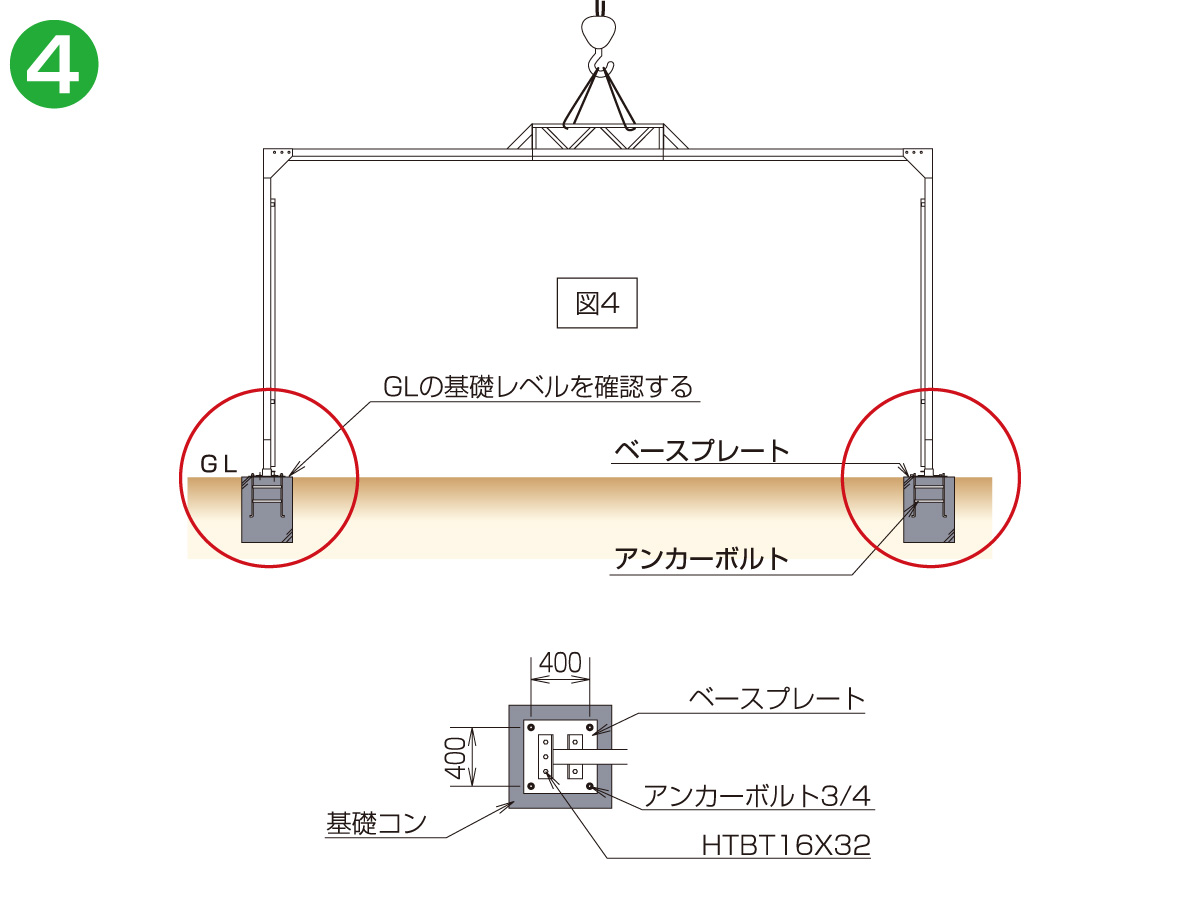

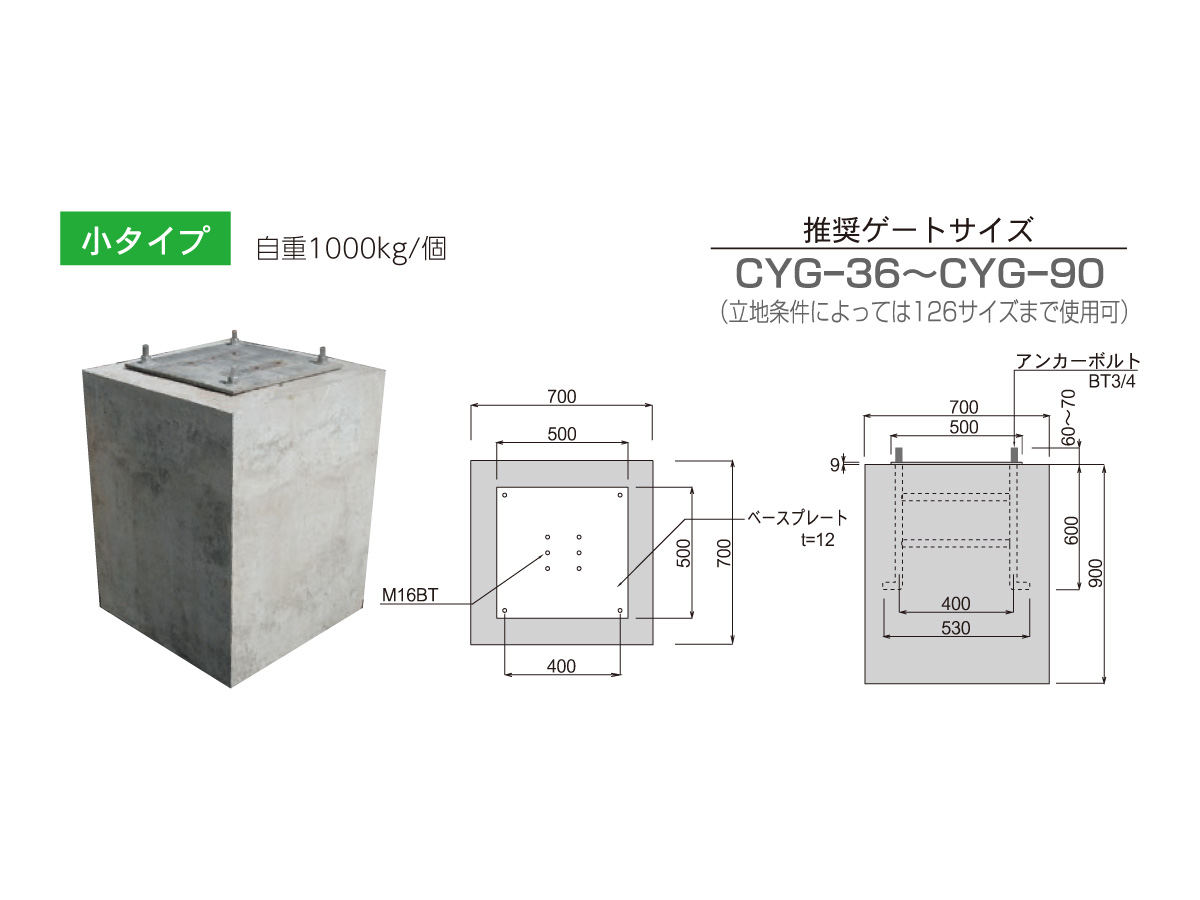

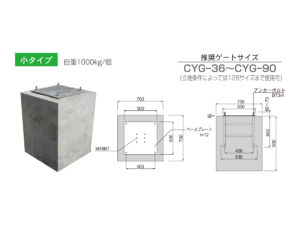

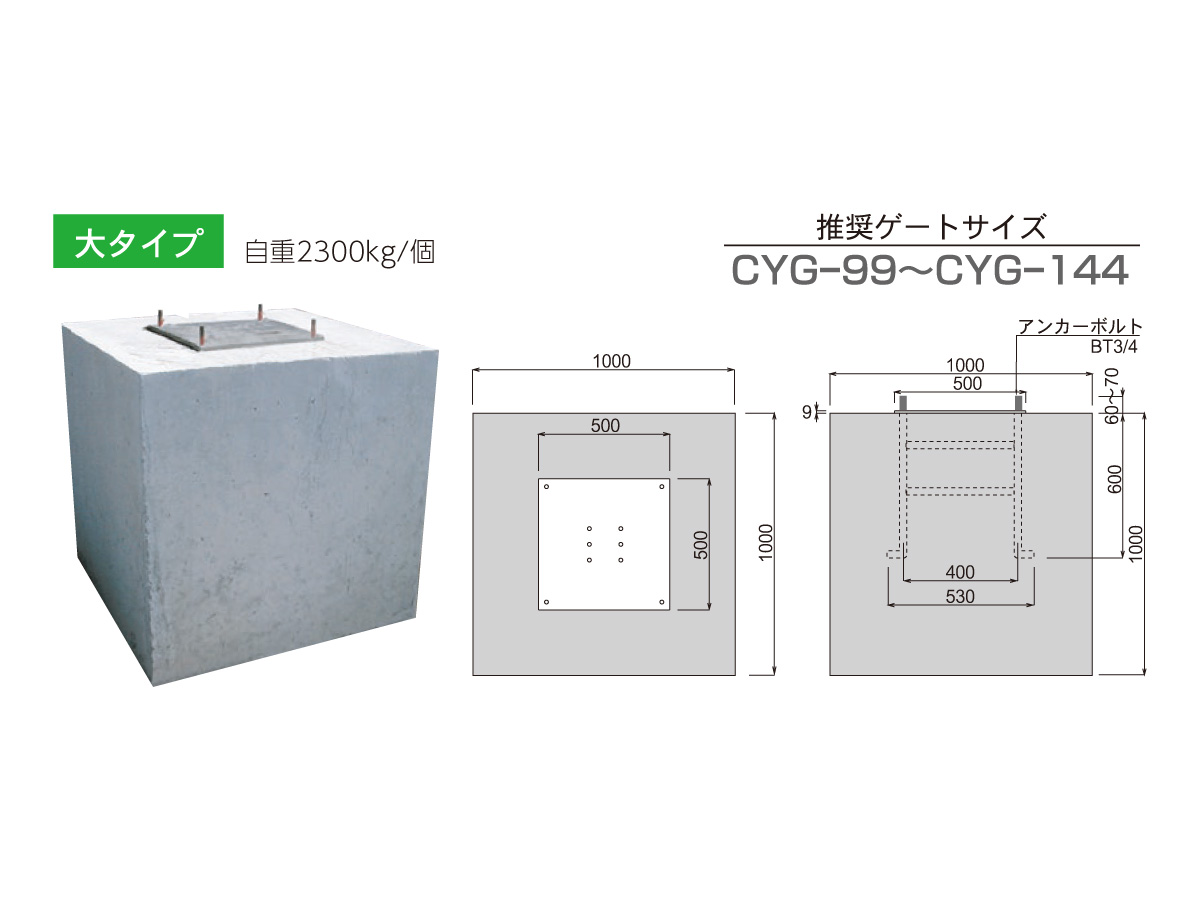

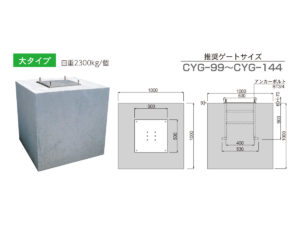

4. ベースプレートへ取付け
   • ユニックで梁部を吊り上げます。
   • 柱脚部のボルトをベースプレートに縫います。
     (使用部材：ハイテンションボルト 16×32)

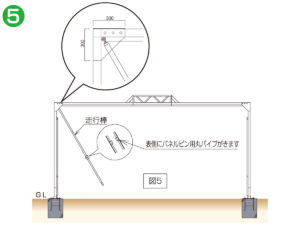

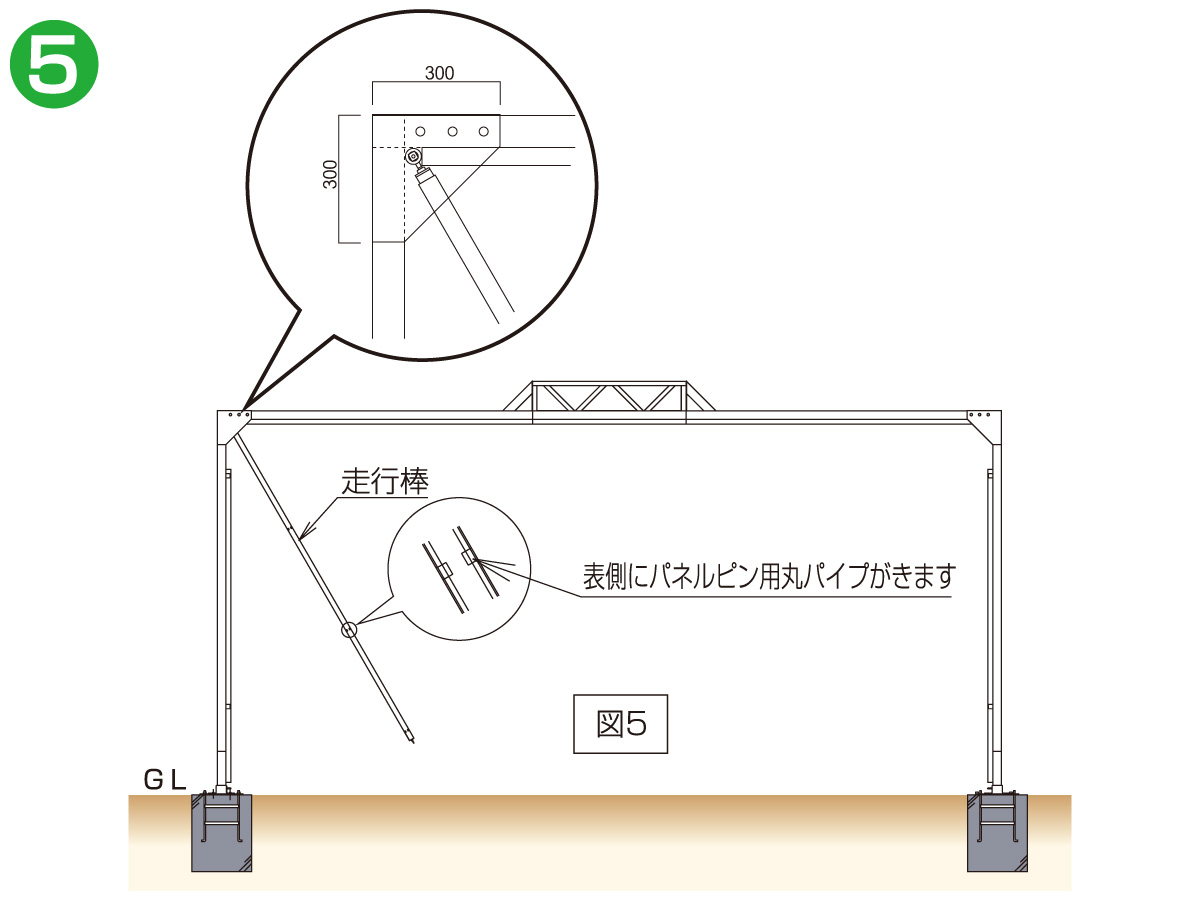

5. 走行棒の取付け
   • 走行棒をレールに通します。
     中央→中間の順で左右のレール端から通してください。

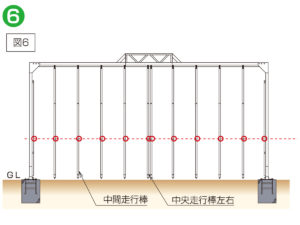

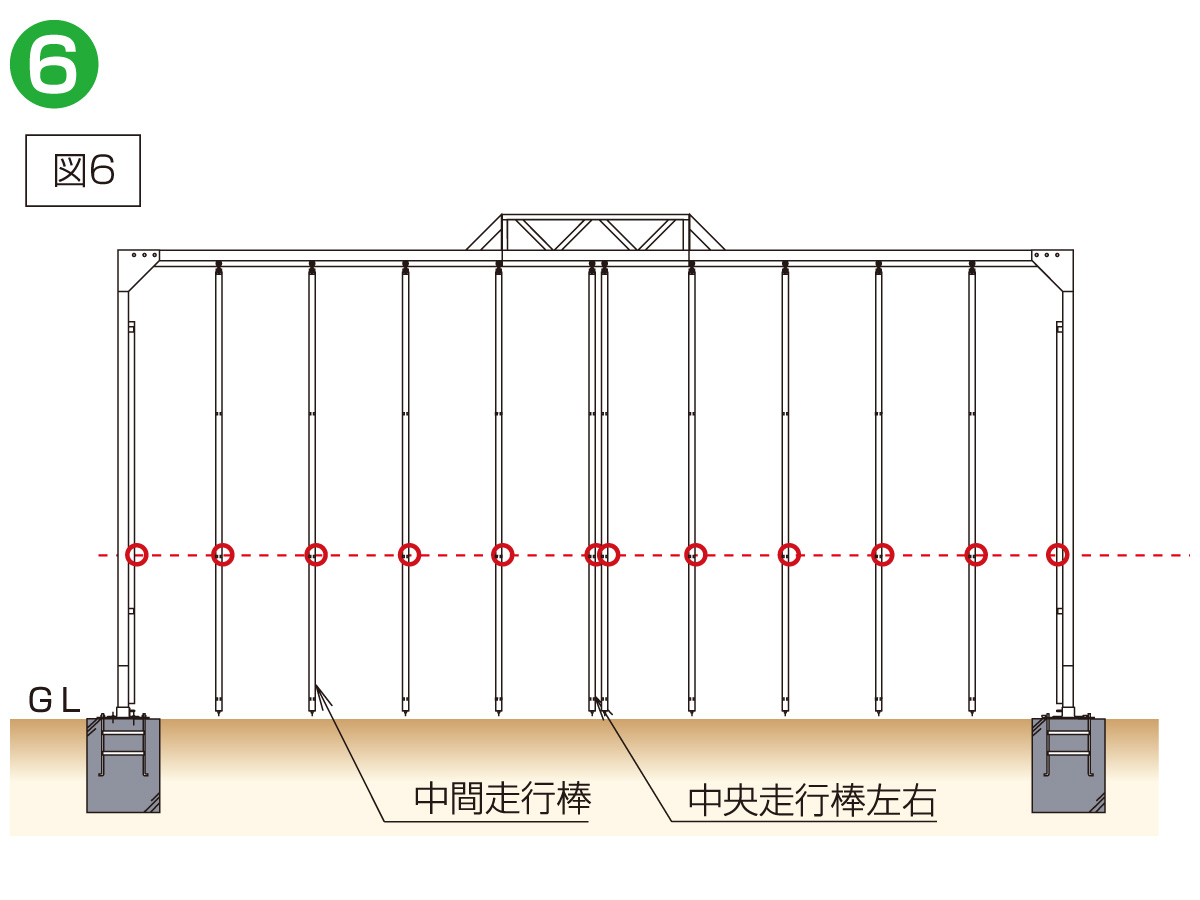

6. 柱の垂直レベル確認
   • 柱の垂直レベルを確認します。
     注意／パネルピン用丸パイプの高さが各走行棒間で均一に揃っていること。
7. パネルの取付け
   • 走行棒にパネルをパネルピンで固定します。

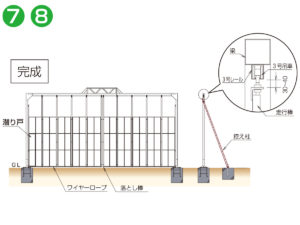

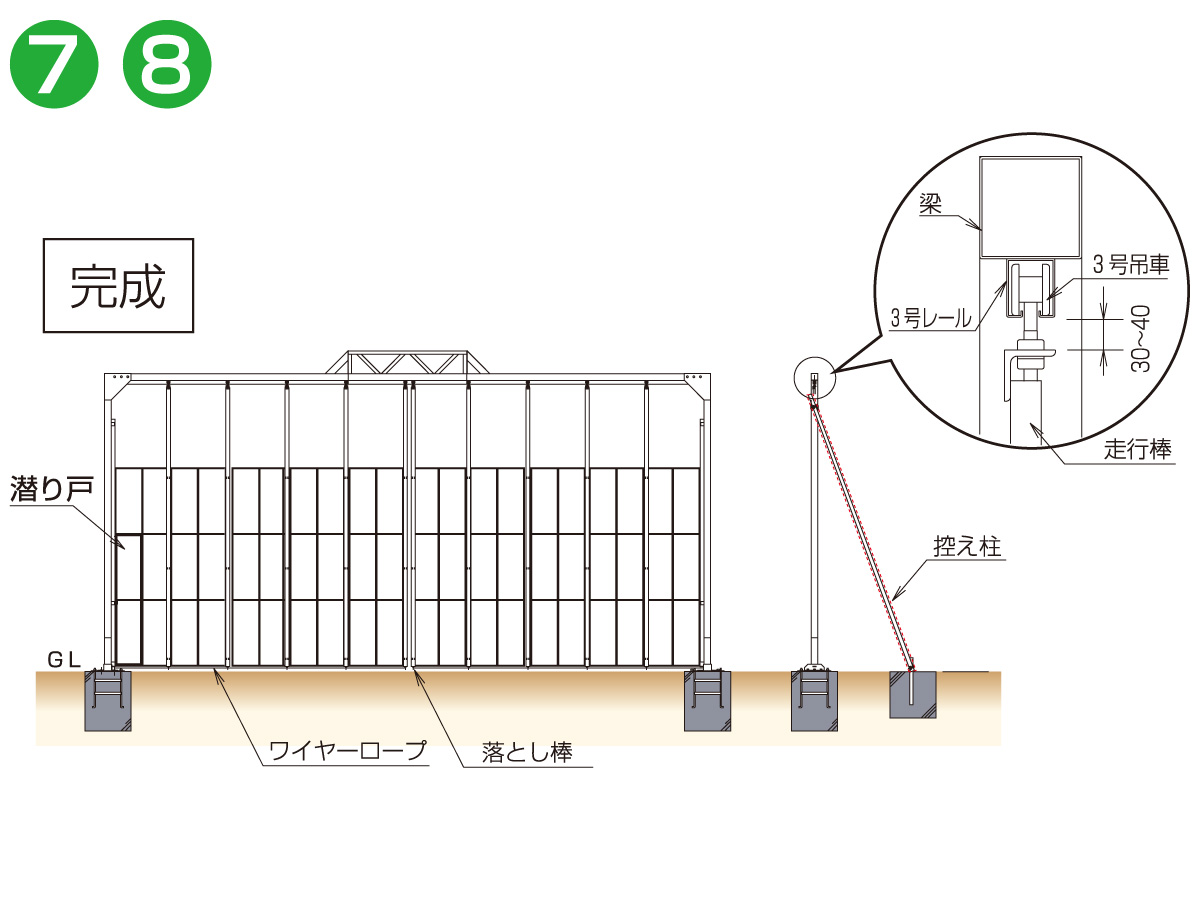

8. 下部ワイヤーの取付け
   • ワイヤーを通しワイヤークリップで柱に固定します。
   • 潜り戸側にターンバックルを取り付けます。
     注意／控え柱は必ず取り付けてください。

サイクルライトゲート（CLG）

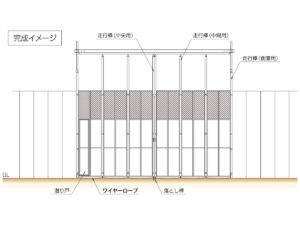

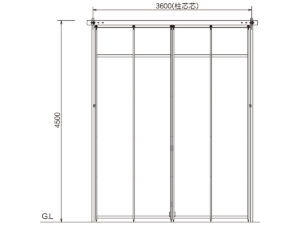

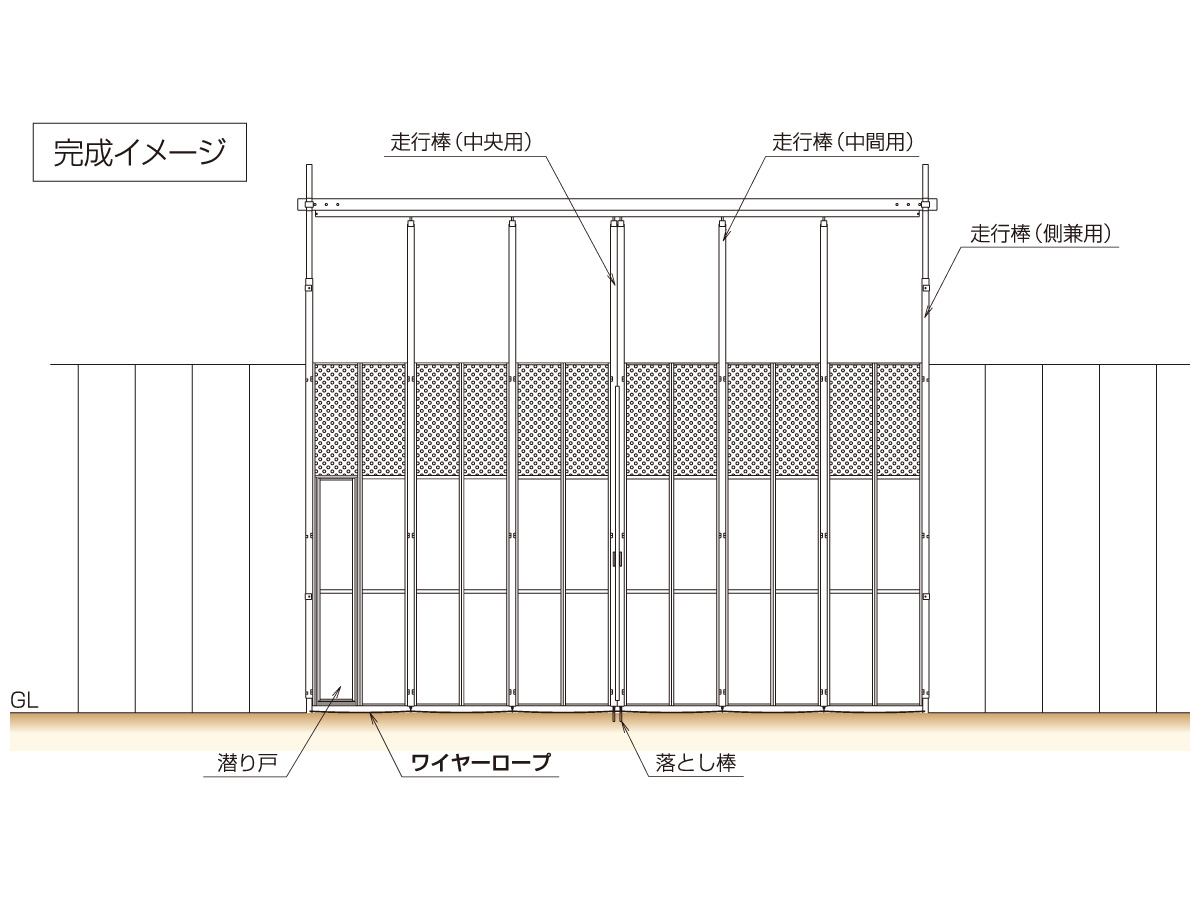

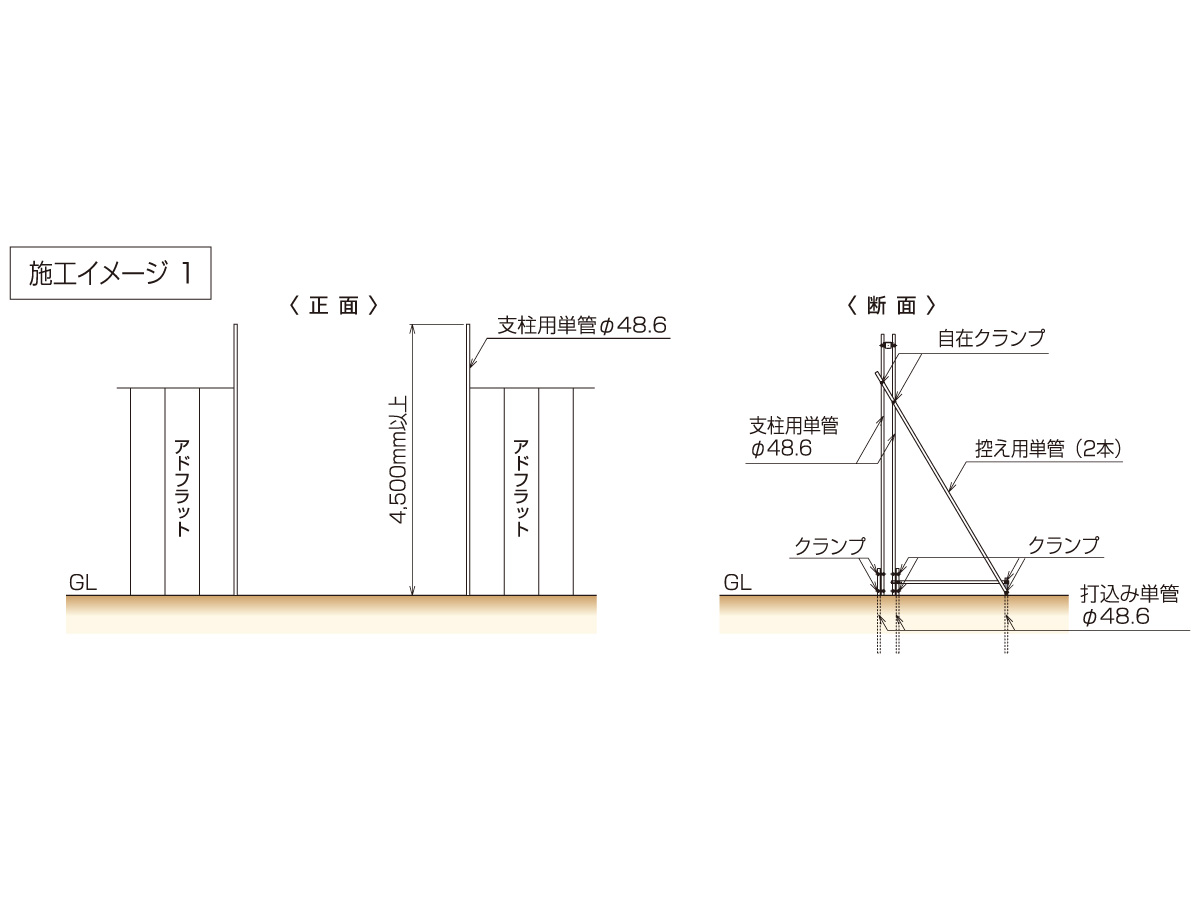

1. 支柱設置

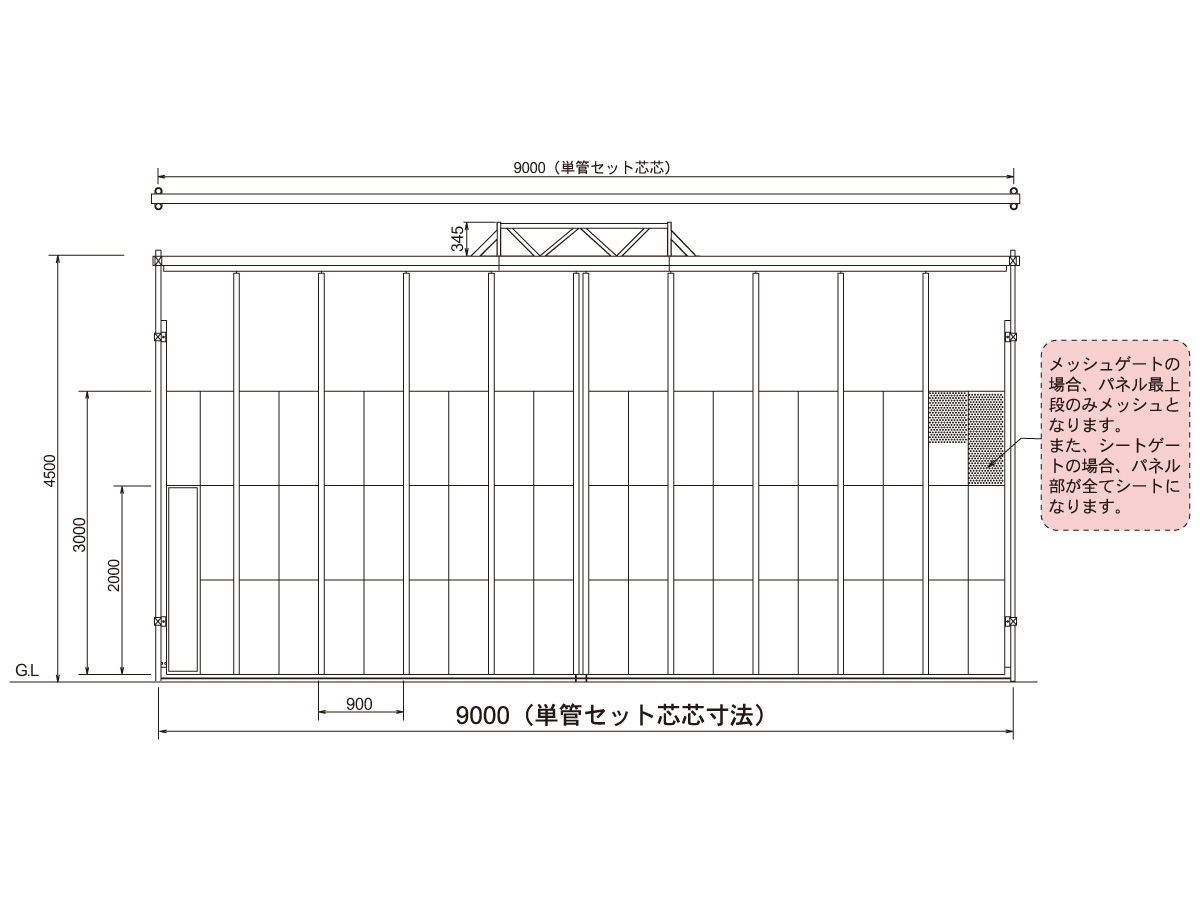

   • 支柱用単管を片側2本ずつ（計4本）設置し、H=4500㎜以上を確保して下さい。（図1参照）
   • 支柱用単管は転倒防止の為、控え用単管を片側2本ずつ（計4本）取付けて下さい。
   • 支柱柱脚部に固定してください。

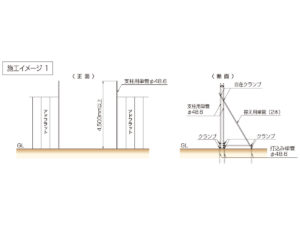

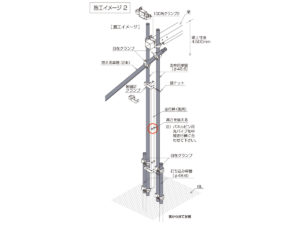

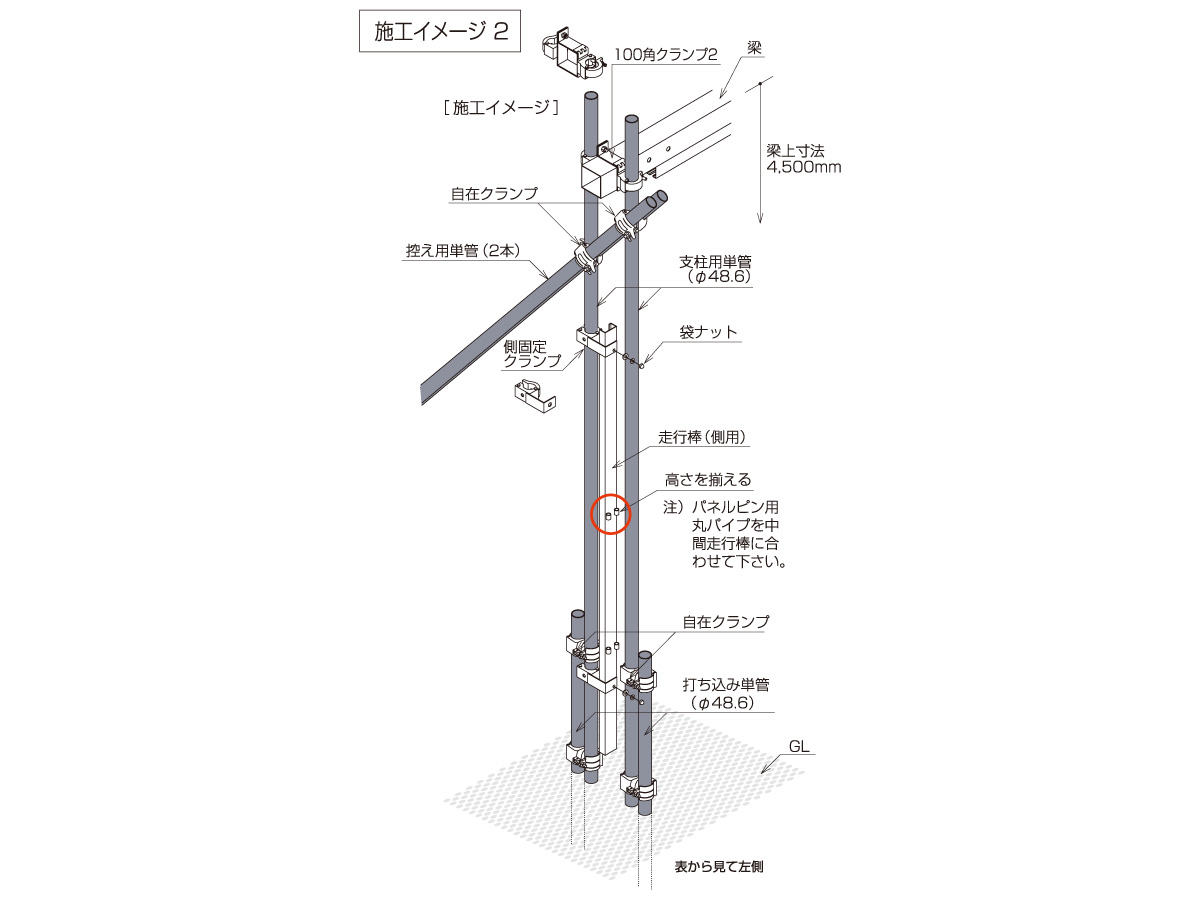

     （施工イメージにある、支柱単管の打ち込みは、柱脚部固定の一例です。）

   ※イメージ図は、一般的な施工状況を表しています。
   ※ゲートの部材には、単管及び直交・自在クランプは含まれておりません。別途用意ください。

2. 梁の取付け
   • 梁の角パイプの両端に100角クランプ2を取付けて下さい。単管に単クランプで梁上からGLまでH=4500㎜に梁をセットして下さい。（図2参照）
     注意／設置後100角クランプ2に支柱用単管をねじるなど過大な荷重をかけないでください。
3. 走行棒の取付け
   • 上部にセットされた梁のレールに走行棒を入れて下さい。
   • 入れていく順番は、まず走行棒（中央左右）を入れて、次にレールの両端から走行棒（中間）を入れて下さい。
     最後にレールの両端の穴に抜け防止用ボルトをセットして下さい。
   • 走行棒（側兼用）に溶接されているボルトを側固定クランプの穴にボルトを通し、袋ナットセットで両端の単管にセットして下さい。
     注意／パネルピン用丸パイプの高さを中間走行棒と揃えてください。
4. パネルの取付け

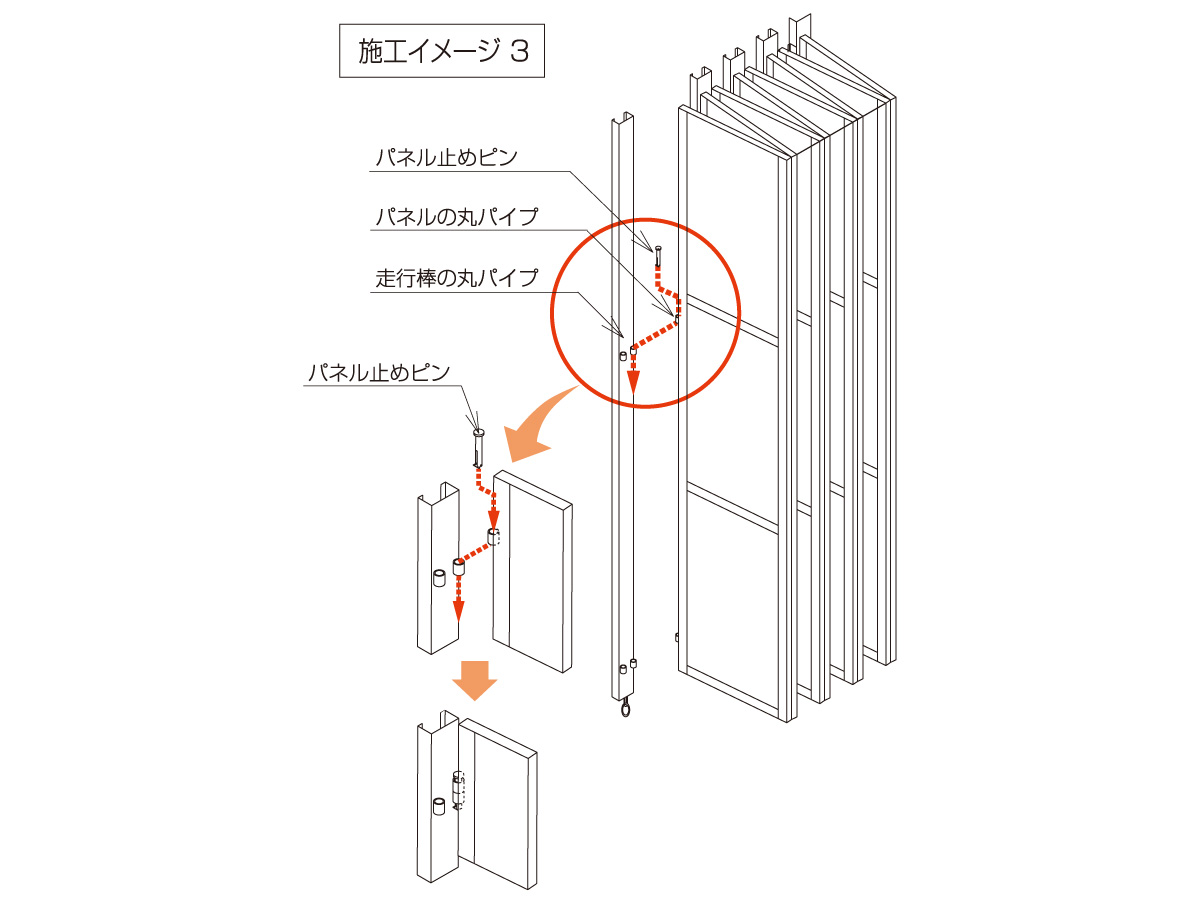

   • 走行棒の丸パイプの上にパネルの丸パイプを重ねてパネル止めピンを挿して下さい。
5. ワイヤーロープの取付け
   • 走行棒の下部に付いているリングに、ワイヤークリップとターンバックルでセットしてください。

   ※台風を含め強風時は、ゲートを開口しパネルを束ねて応急対応して下さい。
