仮設間仕切りスライドパネル

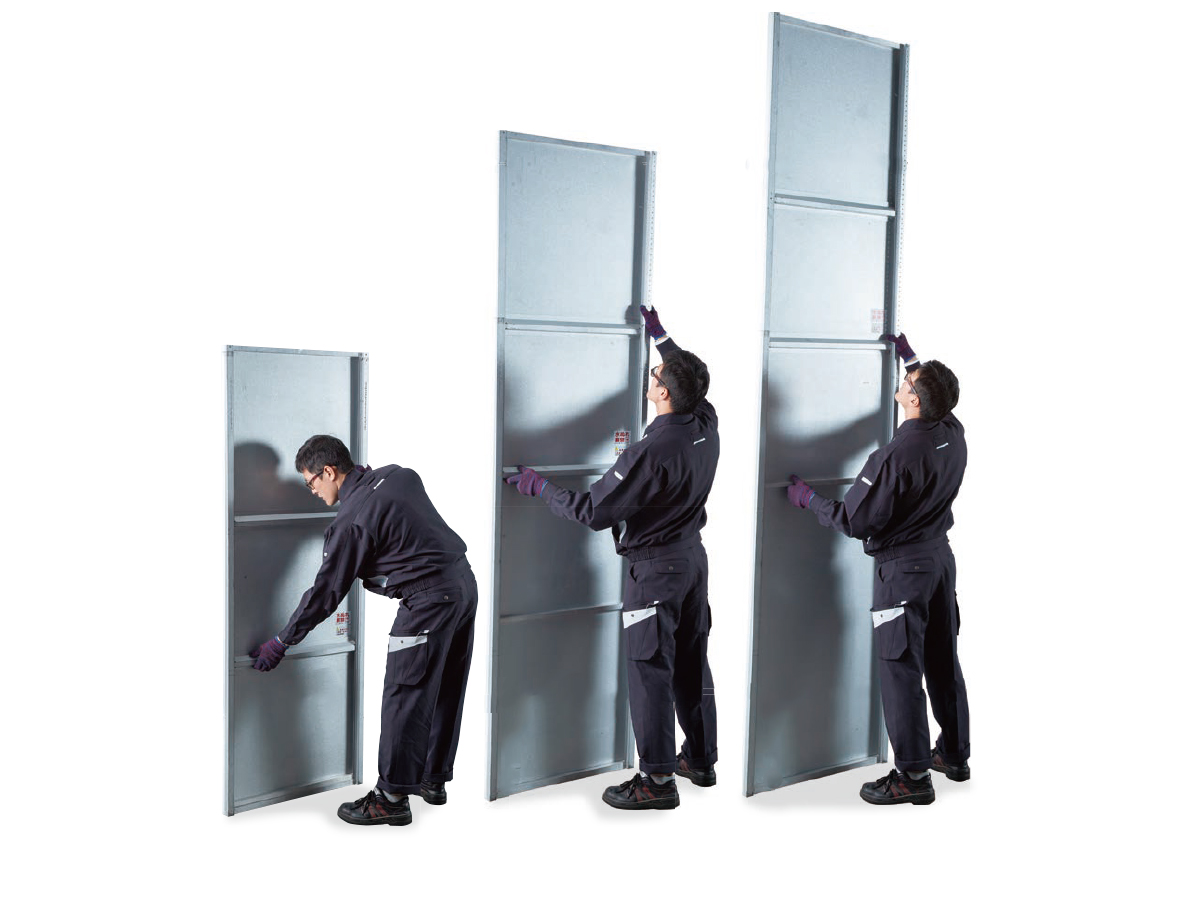

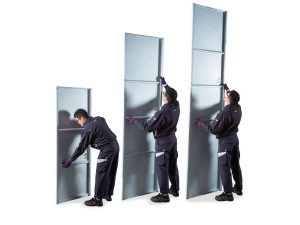

伸縮可能で切らずに設置できる工事用仮設間仕切り
スライドパネル

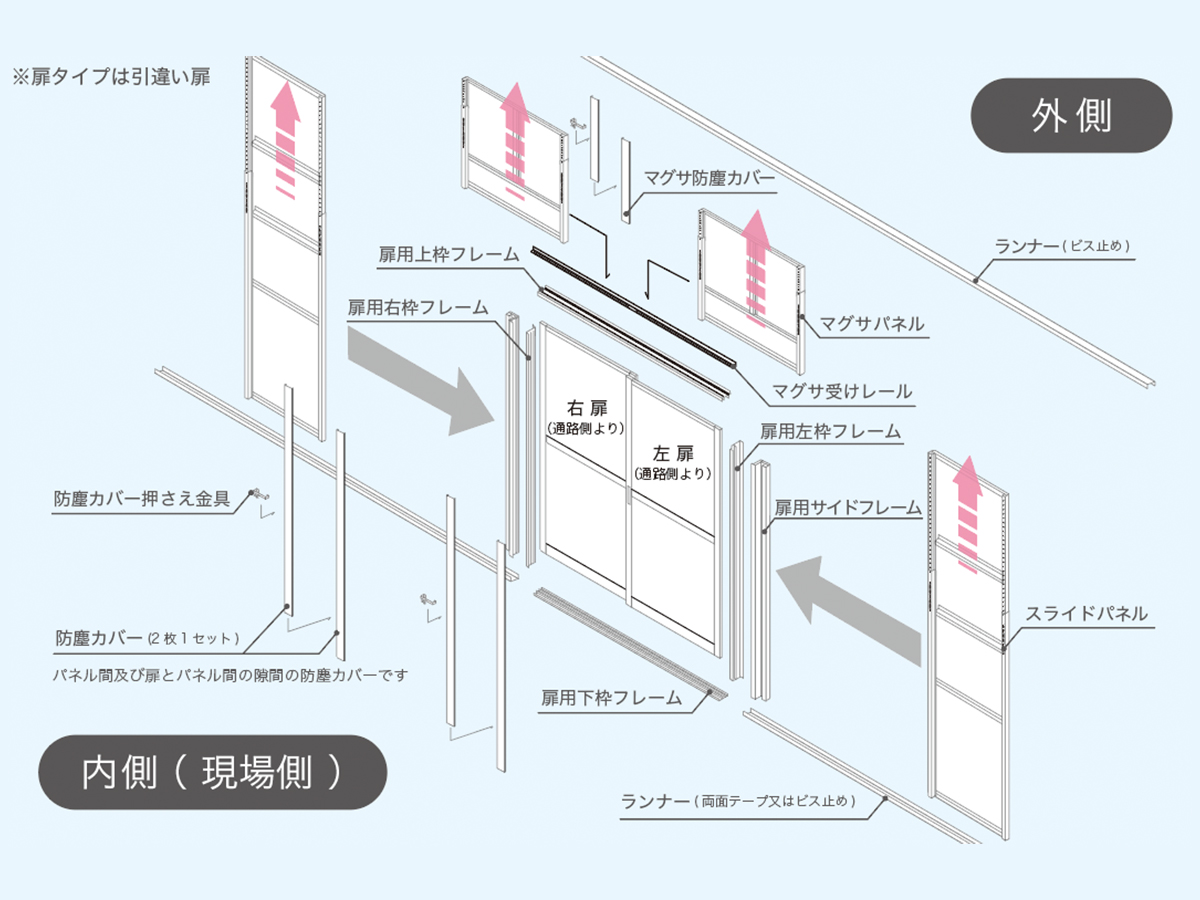

スライドパネル全体図

全体図

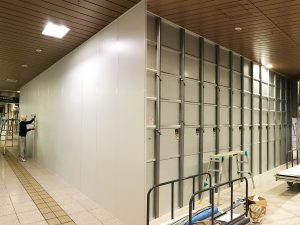

施工イメージ

スライドパネル

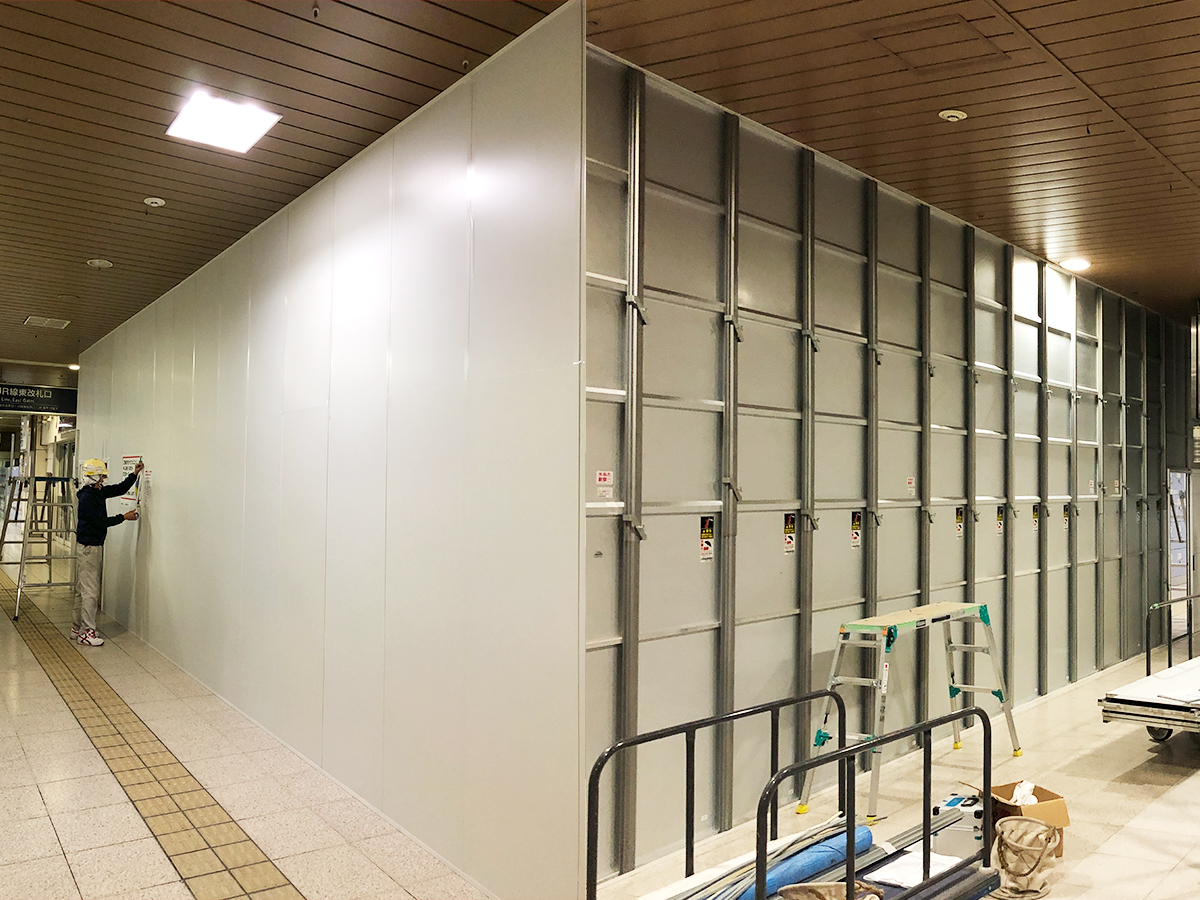

スライドパネル_リニューアル工事

リニューアル工事

スライドパネル

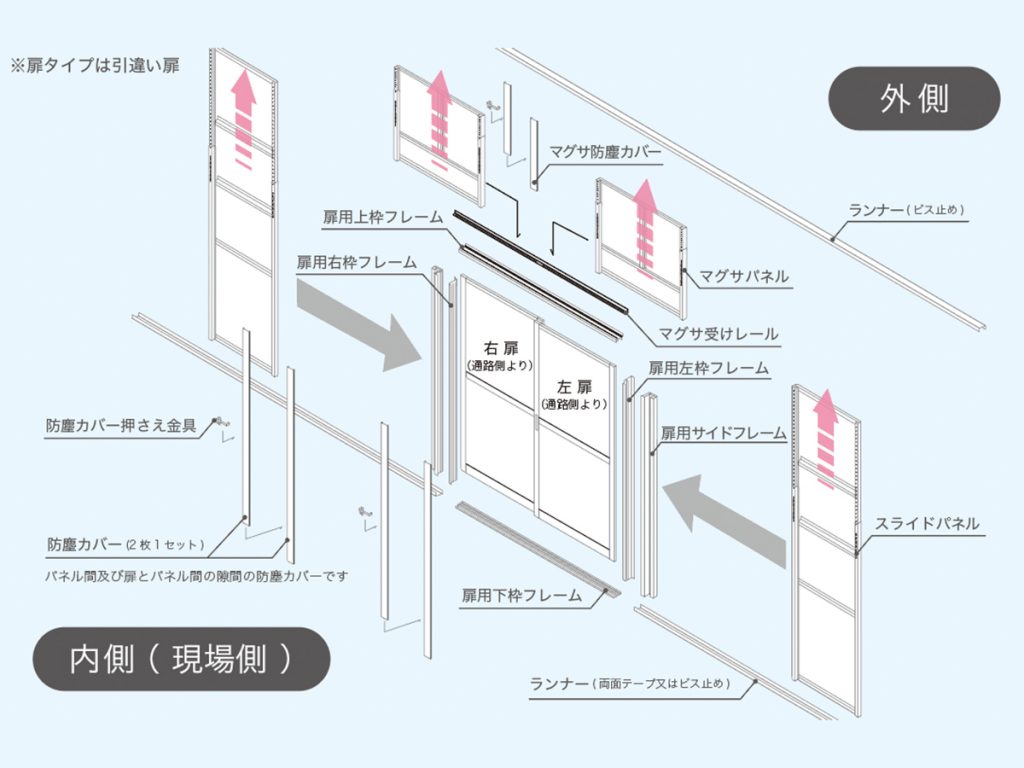

スライドパネル全体図
施工イメージ
スライドパネル
スライドパネル_リニューアル工事

用途

工事工程
改修工事
商品分類
環境関係

特長

  • 弊社施工部で設置から解体まで行います。
  • 切断が不要で、従来工法の1/3の施工時間で設置可能です。
  • 解体時の廃材がでないため処分費がかかりません。

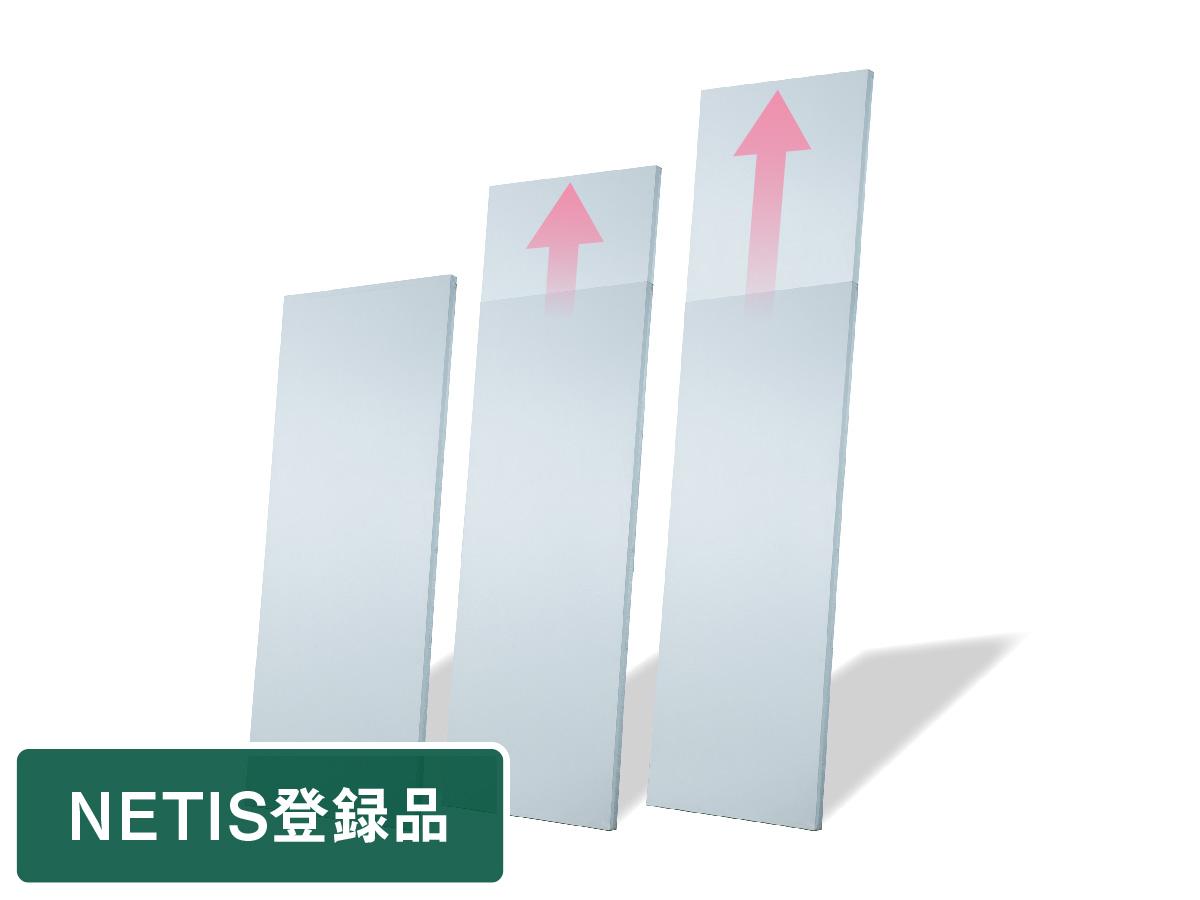

NETIS登録品

登録番号：KT-220115-A （国土交通省NETISサイトへ）

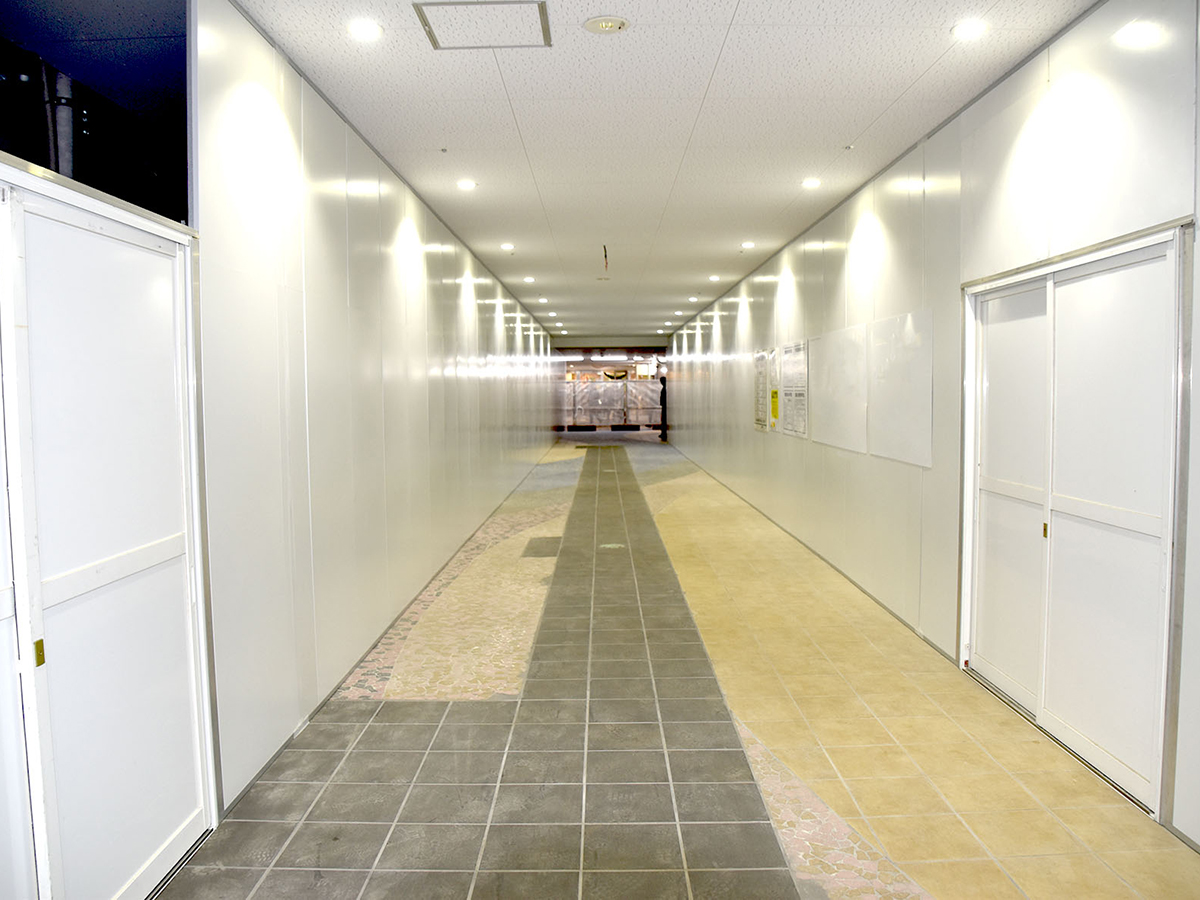

使用例

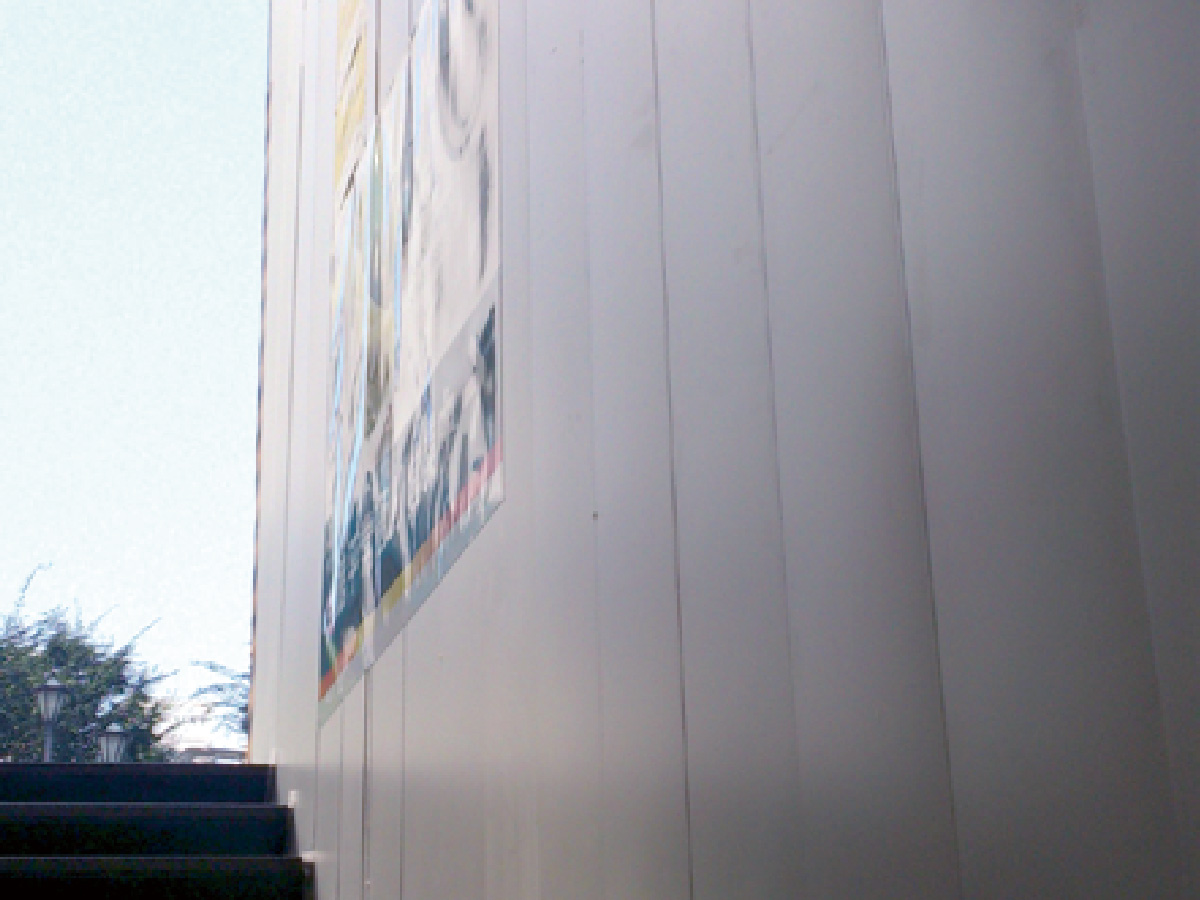

スライドパネル_駅階段部分

駅階段部分

 スライドパネル_リニューアル工事

リニューアル工事

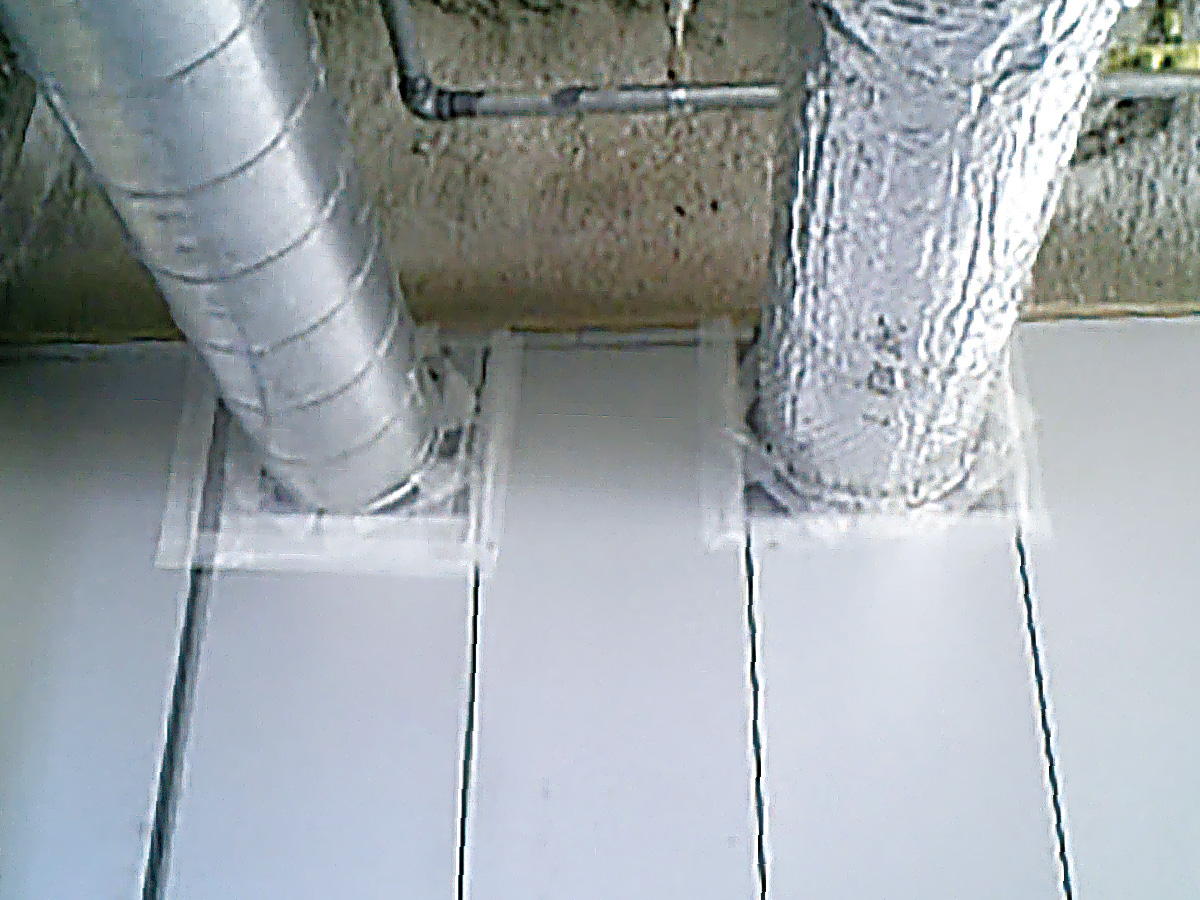

 スライドパネル_排気ダクト部分

排気ダクト部分

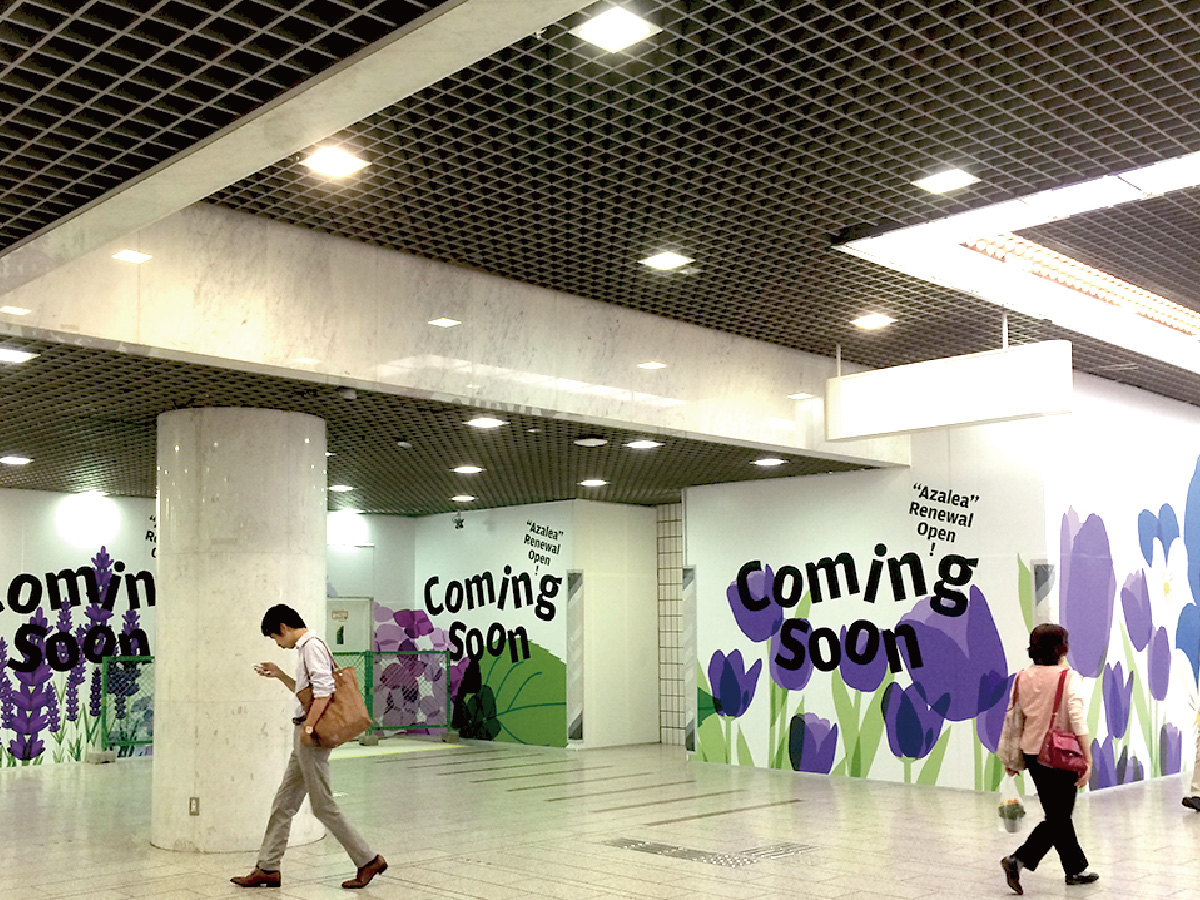

 スライドパネル_商業施設

商業施設

 スライドパネル_クリアパネル使用

クリアパネル

 ジャバラ扉

ジャバラ扉

仕様

パネル部（※板厚0.5mm）

スライドパネル3m

規格 寸法(㎜) 自重(kg)
700 W700×T40×H1850～3300 14.0
350 W350×T40×H1850～3300 8.5
175 W175×T40×H1850～3300 5.5
クリアパネル W700×T40×H1850～3300 14.0
調整パネル W250×T40×H1850～3300 6.0

※側面寸法：外側40㎜、内側37㎜

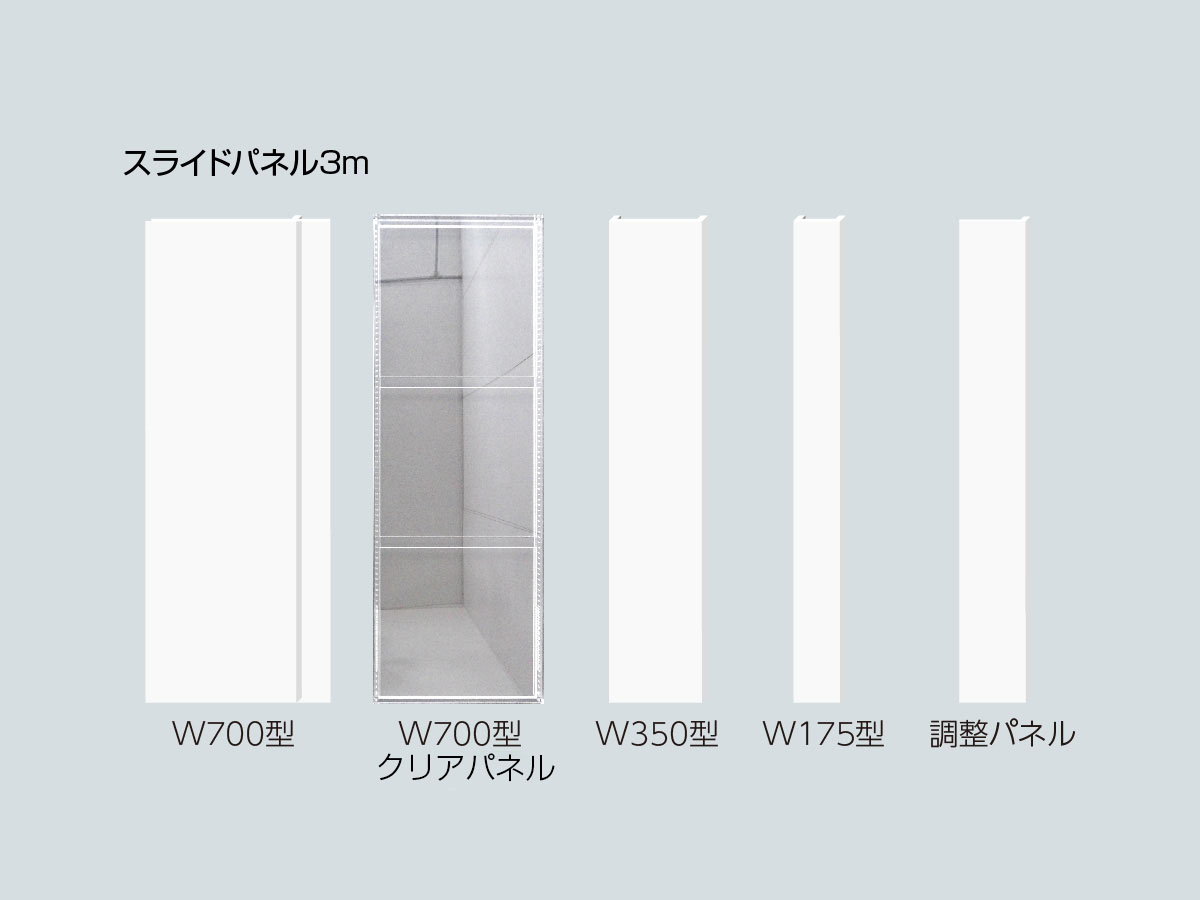

スライドパネル3m

スライドパネル3m

スライドパネル4m

規格 寸法(㎜) 自重(kg)
600 W600×T40×H2400～4000 15.7
300 W300×T40×H2400～4000 8.5
150 W150×T40×H2400～4000 5.5
調整パネル W250×T40×H2070～4000 7.4

※側面寸法：外側40㎜、内側37㎜

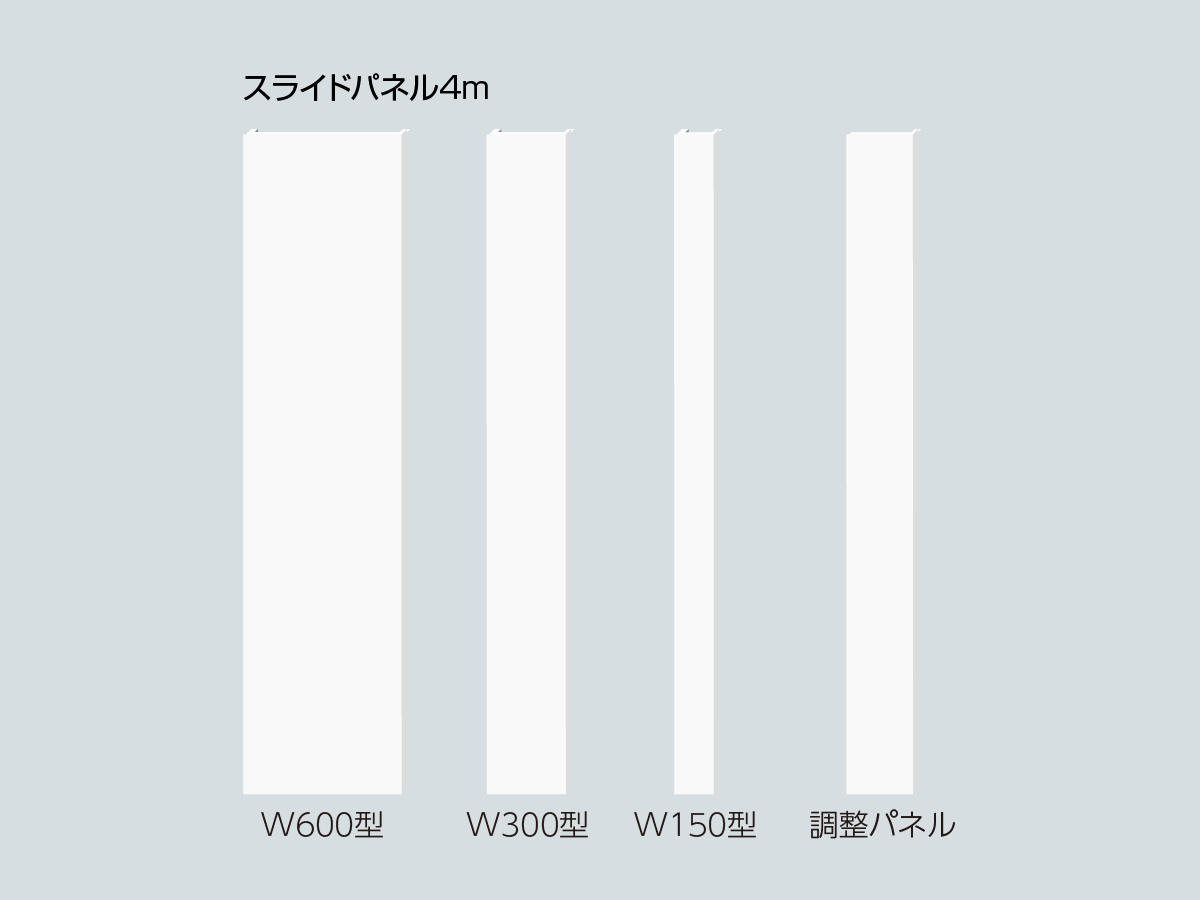

スライドパネル4m

コーナーパネル

規格 寸法(㎜) 自重(kg)
R型 W390×D170×H1850～3300
（R値 258.3㎜）		 12.3

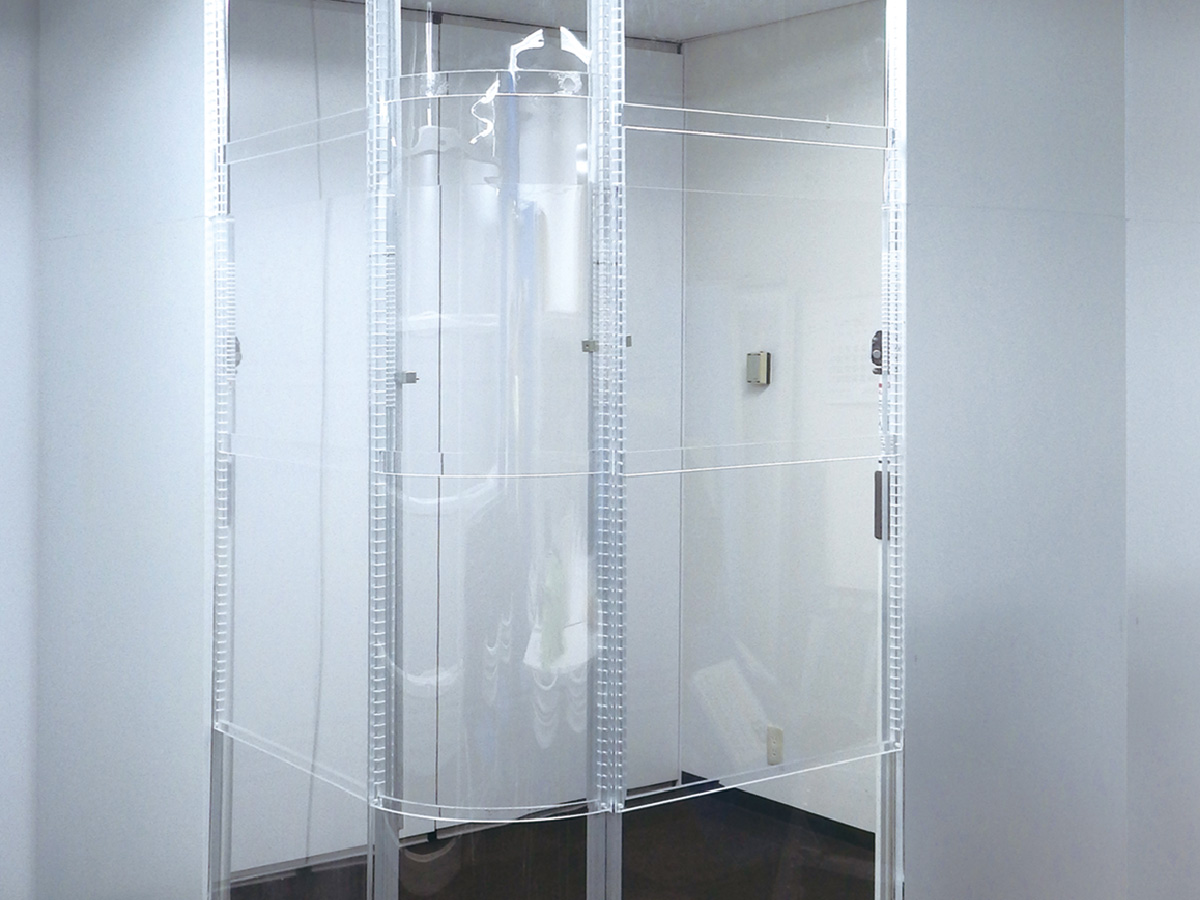

コーナークリアパネル

規格 寸法(㎜) 自重(kg)
R型 W390×D170×H1850～3300
（R値 258.3㎜）		 11.0

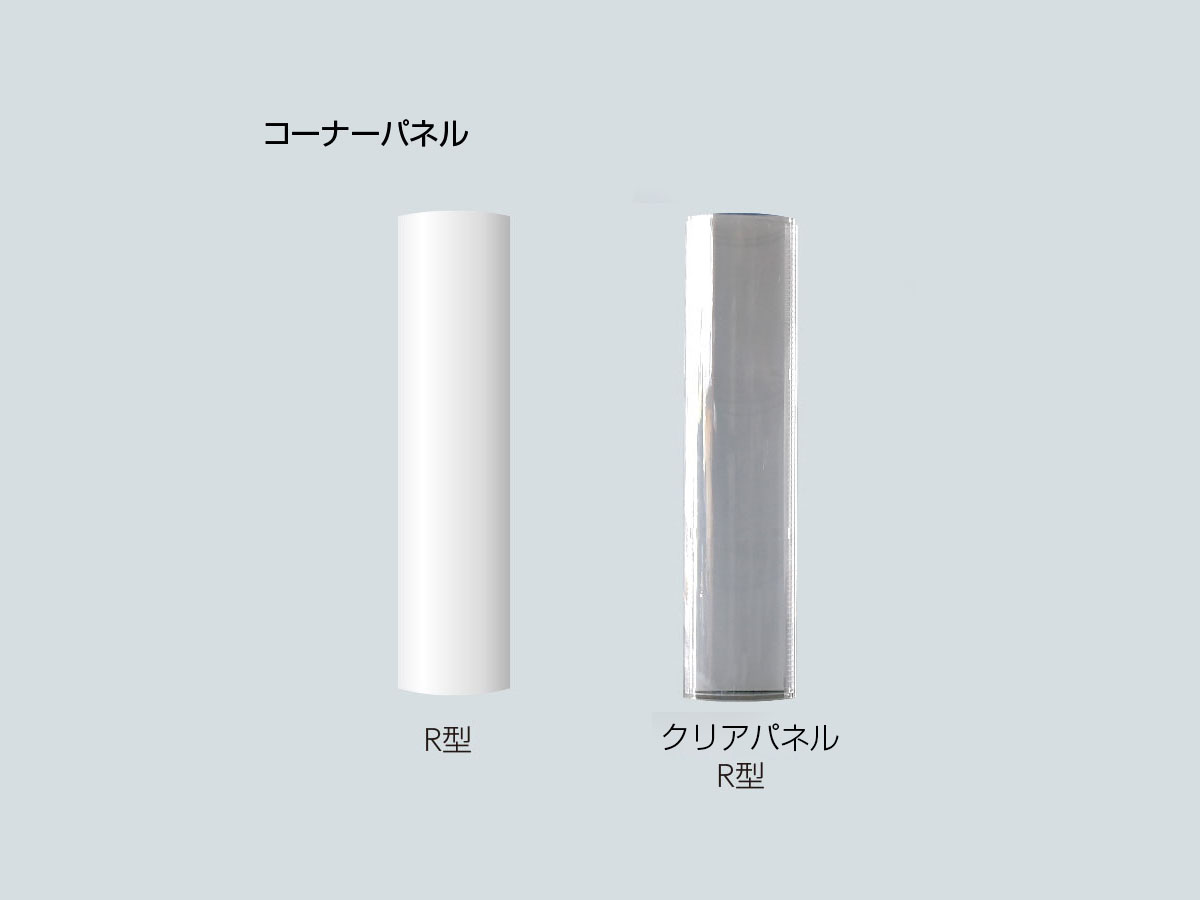

コーナーパネル

コーナーパネル

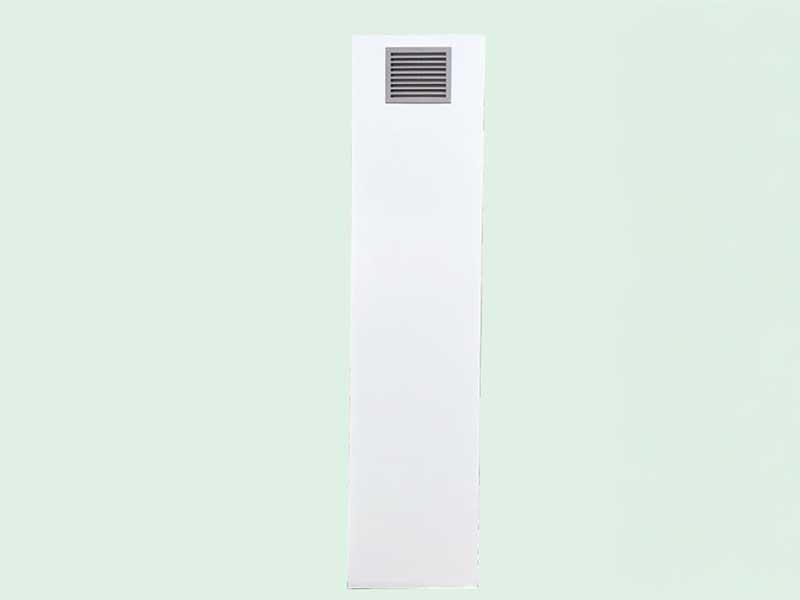

換気パネル

寸法(㎜) 自重(kg)
W700×T40×H1820～3440 14.0

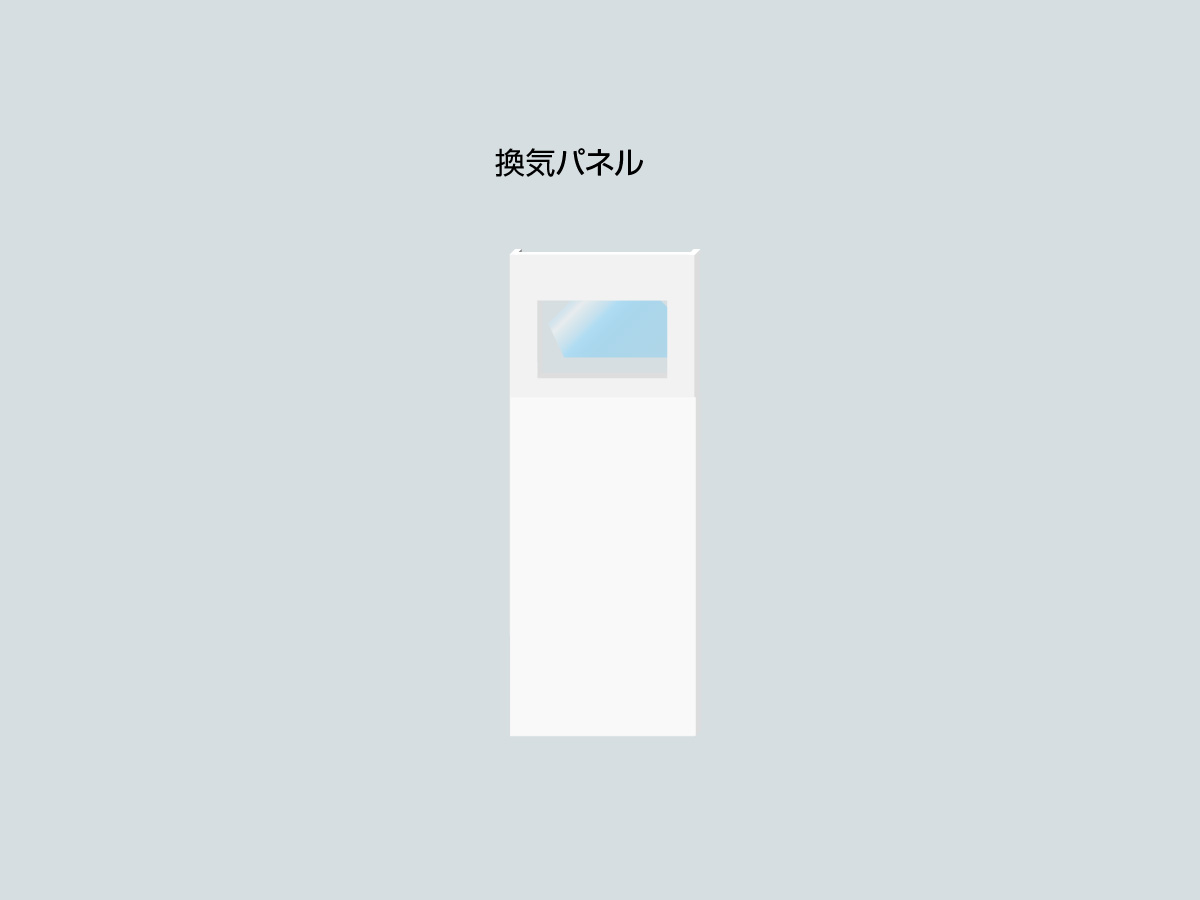

換気パネル
扉部

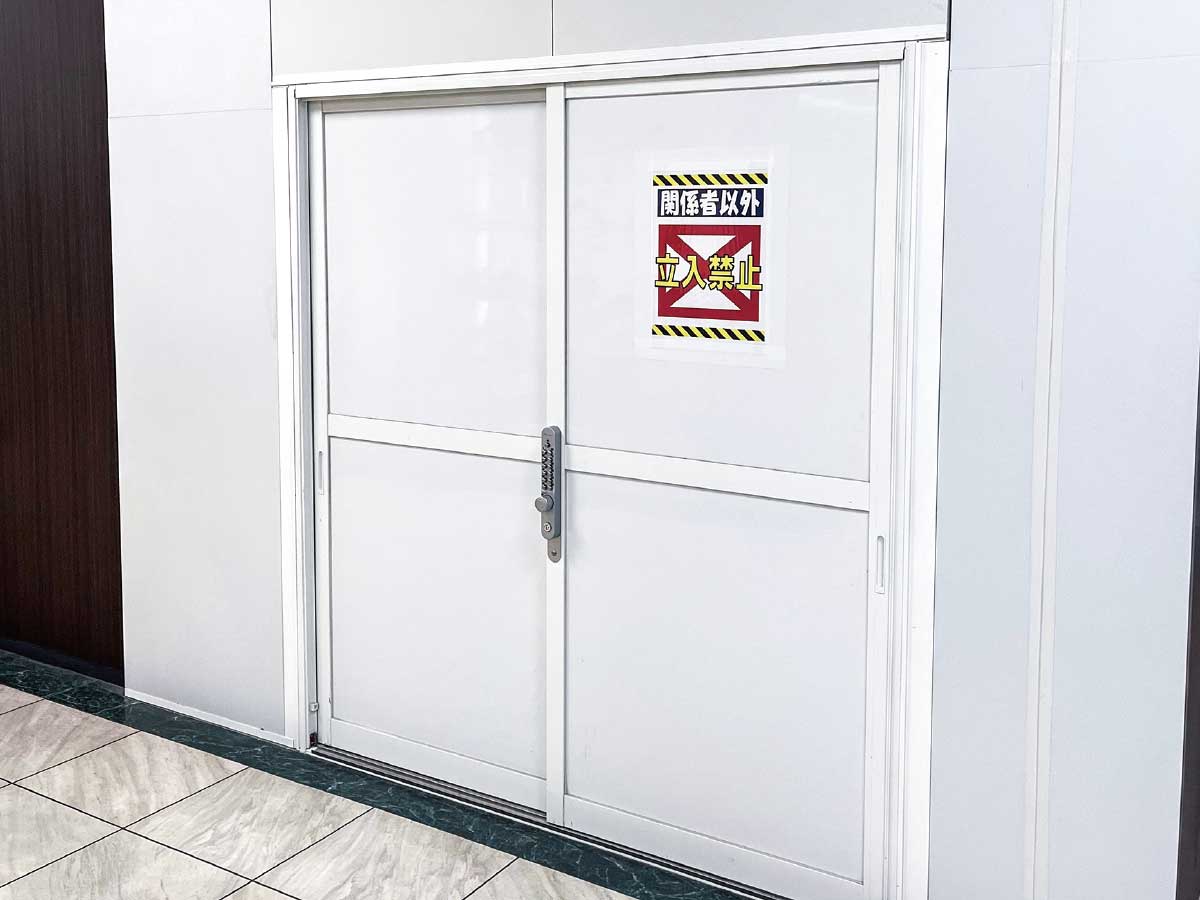

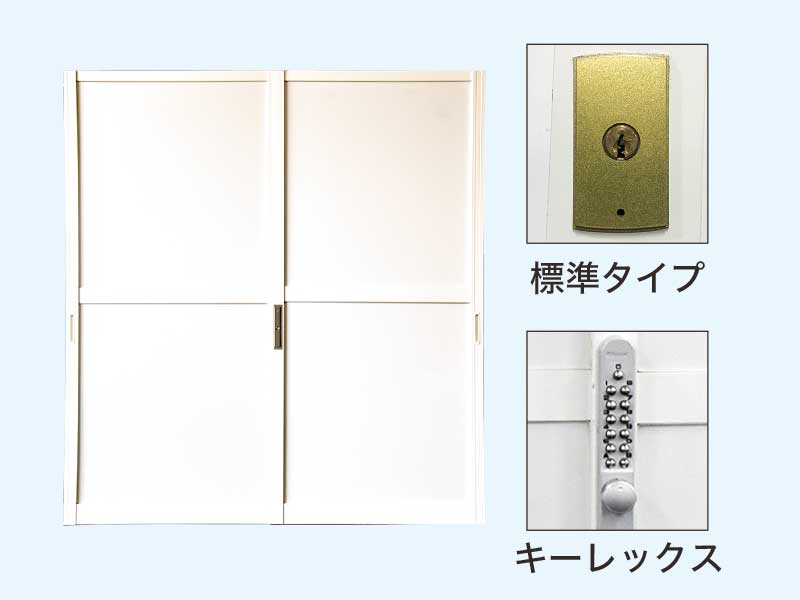

引違い扉(鍵付)

パーツ 規格 寸法(㎜) 自重(kg)
扉（左/右） 1800 W863×T30×H1810 6.8/6.8
扉（左/右） 1400 W633×T30×H1810 ー
枠（上/下） 1800 L1681 1.2/1.9
枠（上/下） 1400 L1221 ー
枠（左/右） 共通 L1868 0.9/0.9
サイドフレーム 共通 L1856 2.8
マグサ受けレール 1800 L1850 0.9

【有効開口寸法(㎜)】1800タイプ：W1600×H1810、1400タイプ：W1200×H1810

【必要最低寸法(㎜)】L2210

※引違い扉（1400 タイプ）は、W700 の専用マグサパネルを使用します。（マグサ受けレール不要）

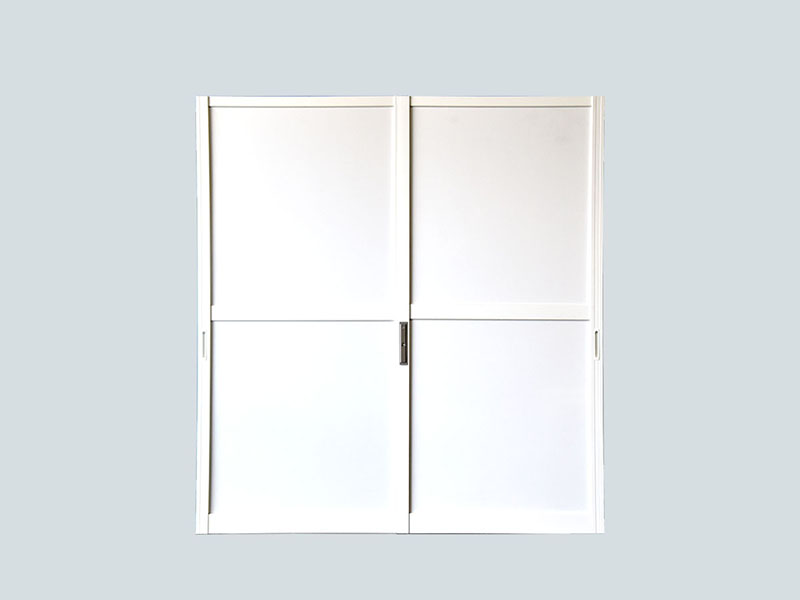

引違い扉(鍵付)

引違い扉(鍵付)

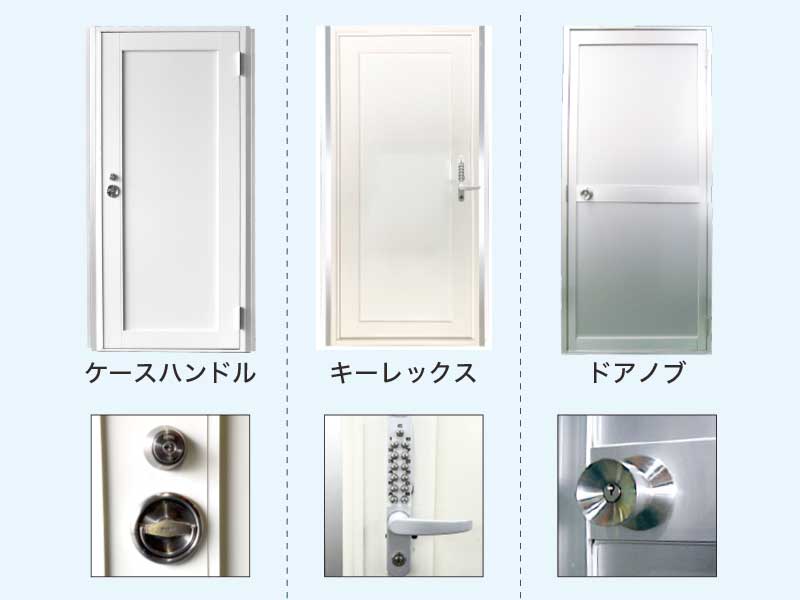

片開きドア(鍵付)

パーツ 寸法(㎜) 自重(kg)
ドア W806×H1879 10.2
サイドフレーム L1881 2.3
マグサ受けレール L764 0.6

【有効開口寸法(㎜)】白：W790×H1800、シルバー：W750×H1810

【必要最低寸法(㎜)】ケースハンドル式：L1275、ドアノブ式：L1275

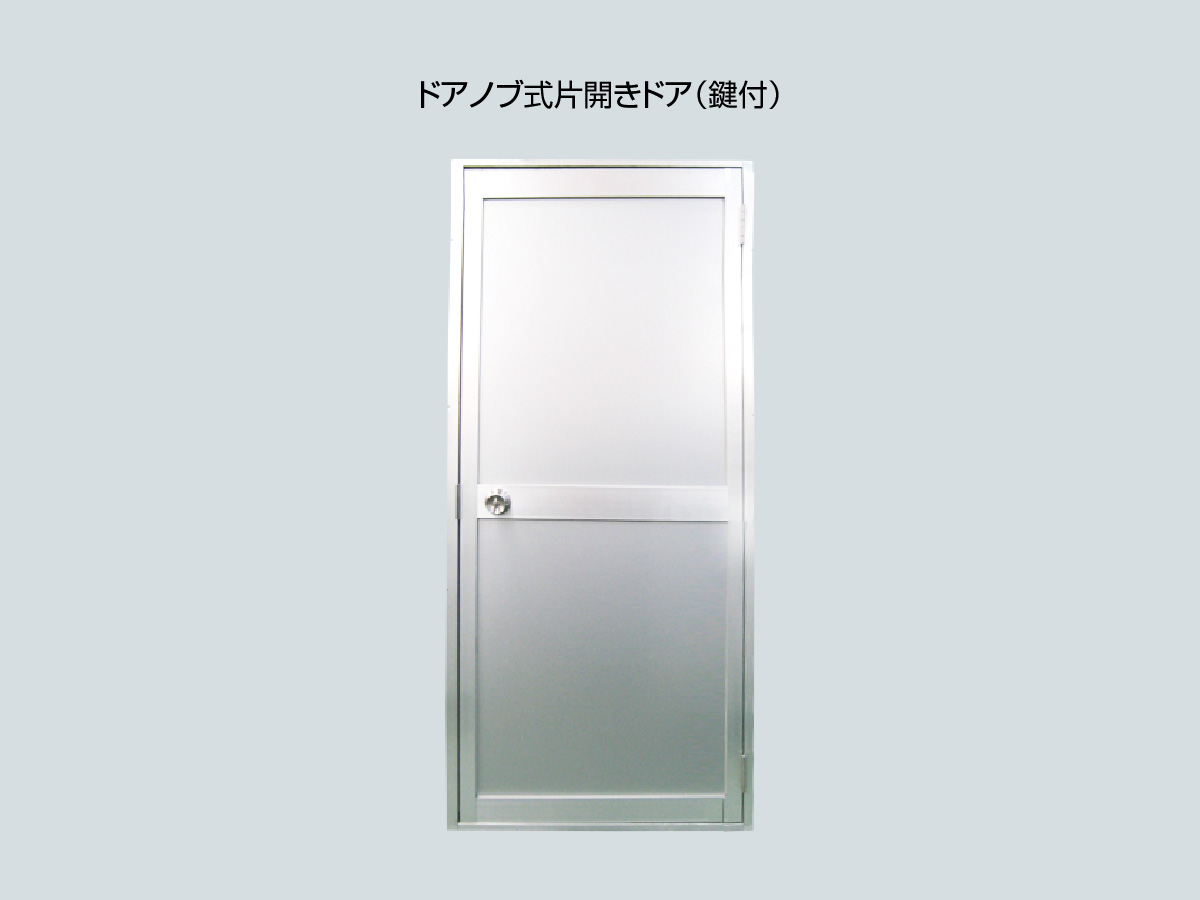

ドアノブ式片開きドア(鍵付)

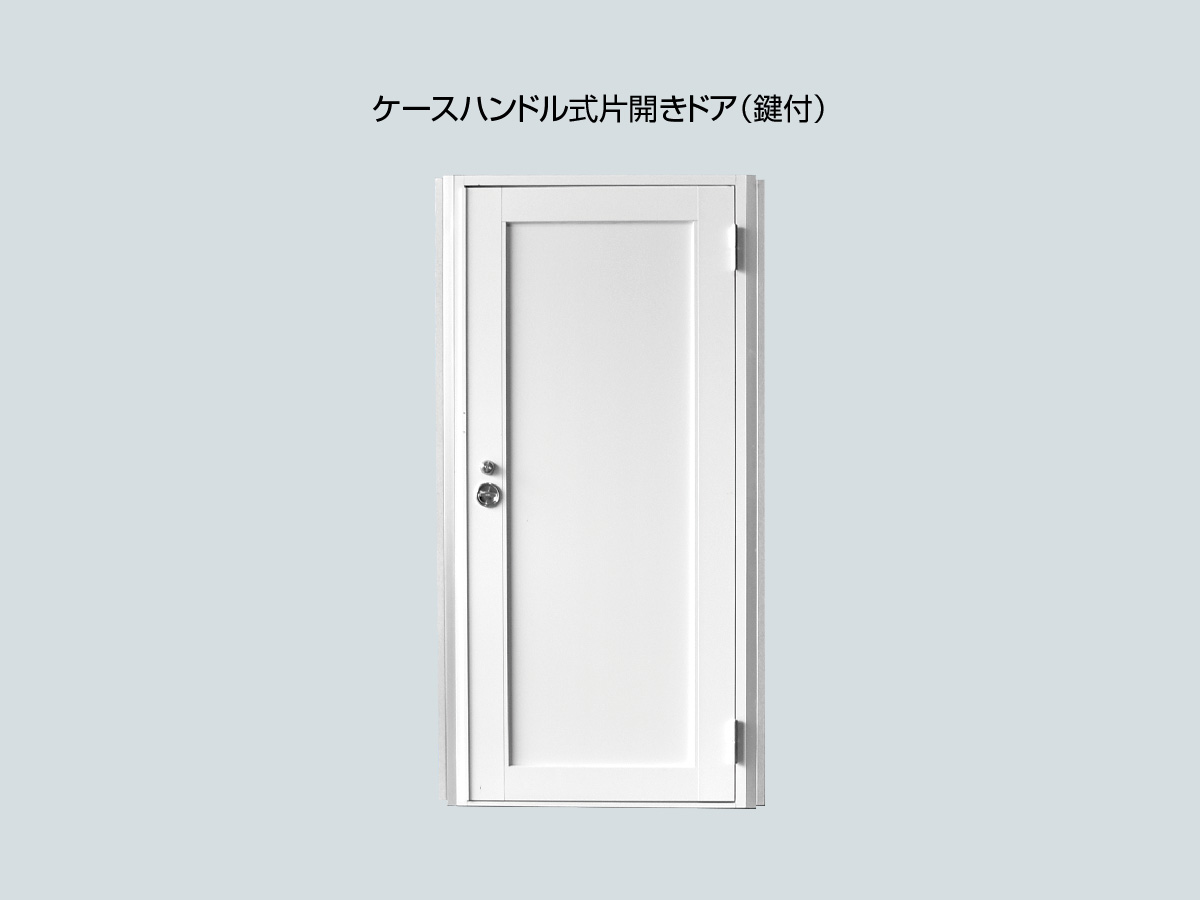

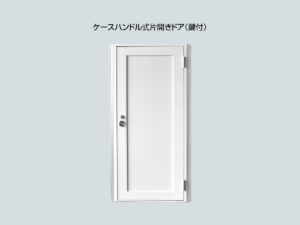

ケースハンドル式片開きドア(鍵付)

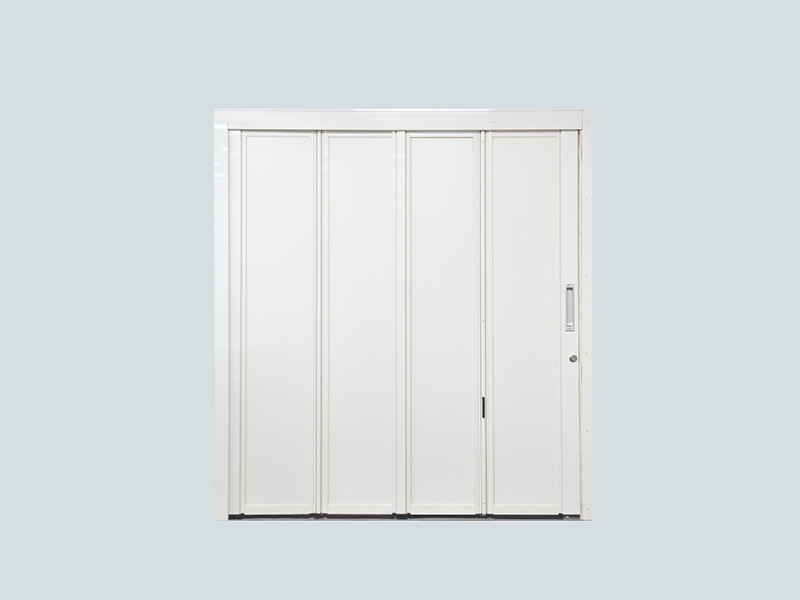

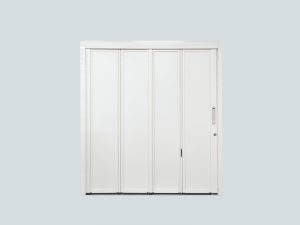

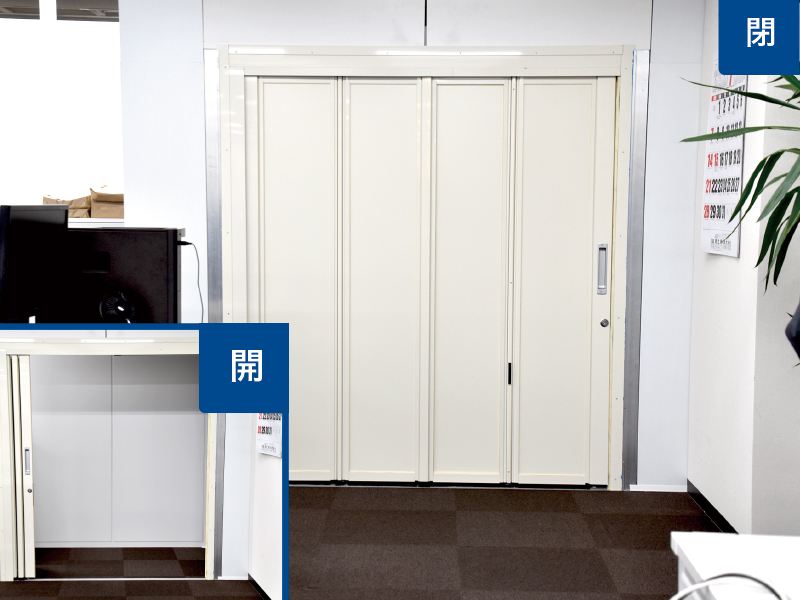

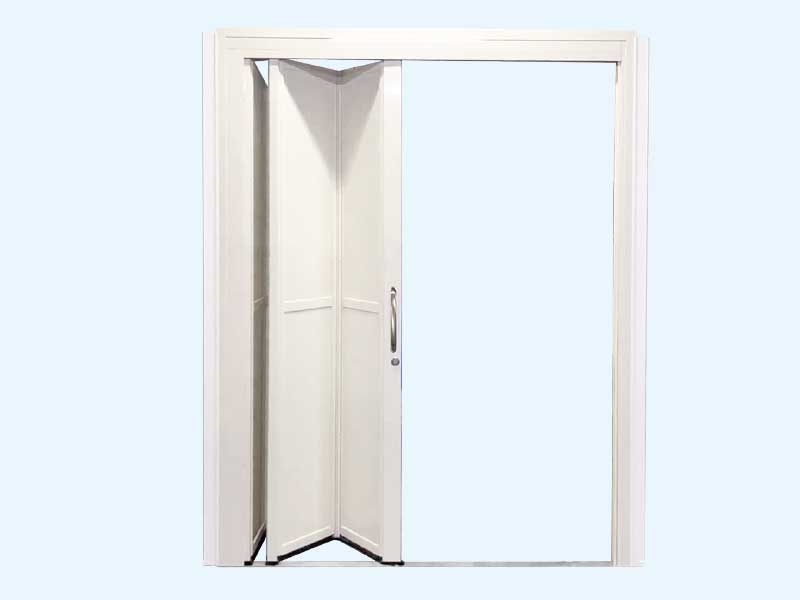

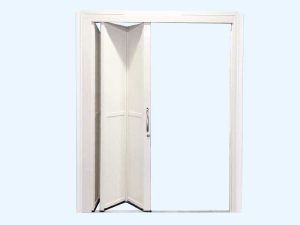

ジャバラ扉(鍵付)

吊り下げ式（レールなし）

パーツ 寸法(㎜)
扉 L1580×H1880
枠（上） L1640
枠（左/右） L1889
サイドフレーム L1856

【有効開口寸法(㎜)】W1400×H1750

【必要最低寸法(㎜)】L2210



ジャバラ扉

ジャバラ扉(鍵付)
吊り下げ式（レールなし）

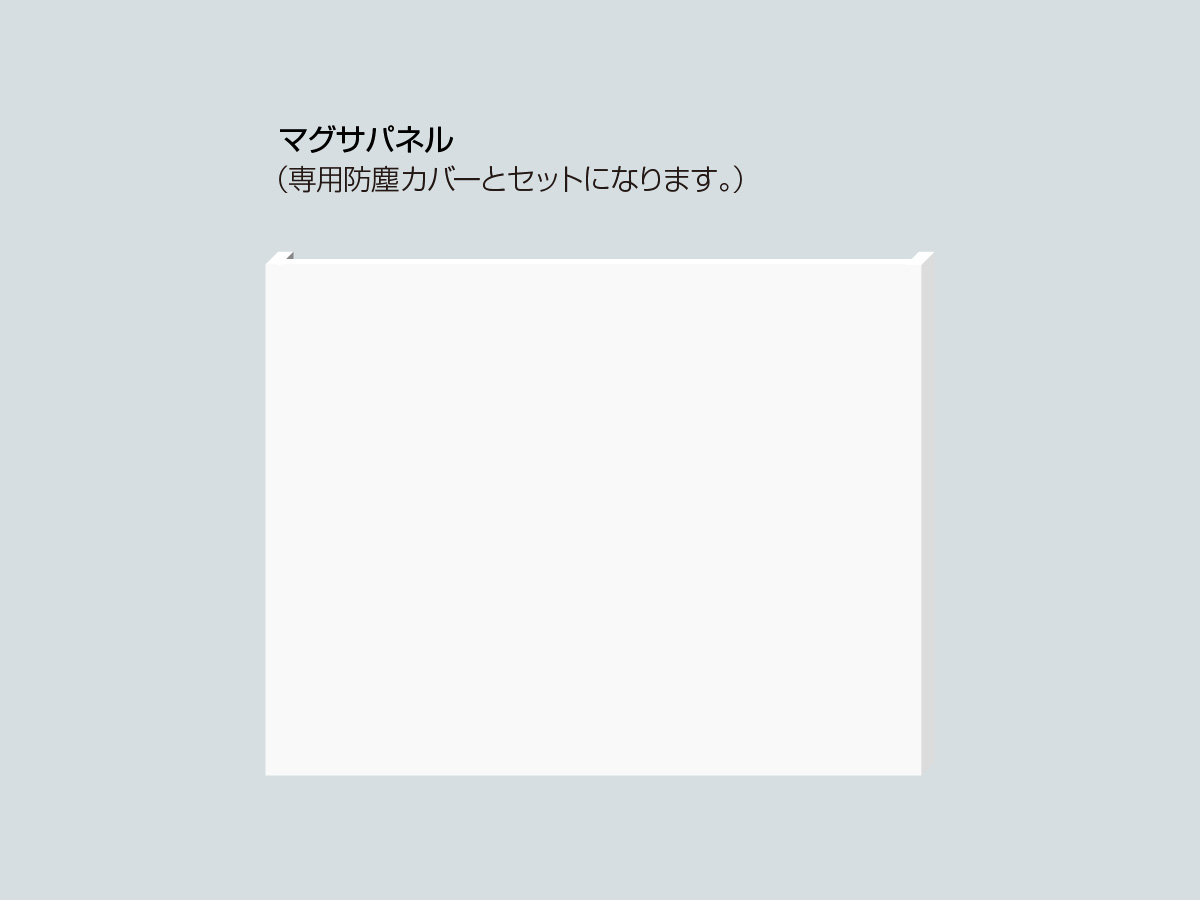

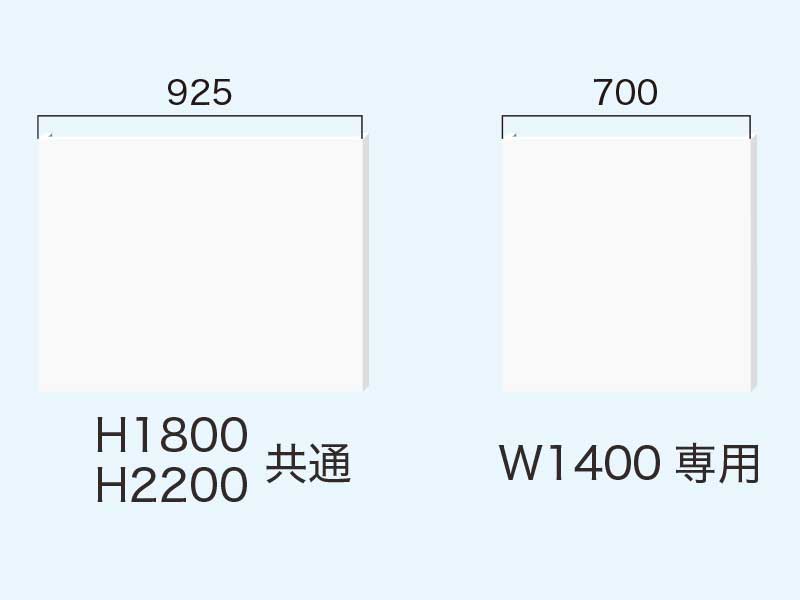

マグサパネル

規格 寸法(㎜) 重量(kg) 対応階高(㎜)
SS型 W925×T40×H180 ～ 260 2.2 2075～2200
S型 W925×T40×H285 ～ 489 4.5 2200～2345
M型 W925×T40×H430 ～ 779 6.0 2345～2635
L型 W925×T40×H720 ～ 1144 8.0 2635～3200
LL型 W925×T40×H1285 ～ 2144 14.0 3200～4000



マグサ用防塵カバー

規格 寸法(㎜) 重量(kg)
SS型 W64×T13×H180 ～ 260 0.1
S型 W64×T13×H285 ～ 489 0.3
M型 W64×T13×H430 ～ 779 0.4
L型 W64×T13×H720 ～ 1144 0.7
LL型 W64×T13×H1285 ～ 2144 1.0

マグサパネル
その他パーツ

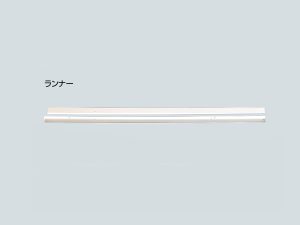

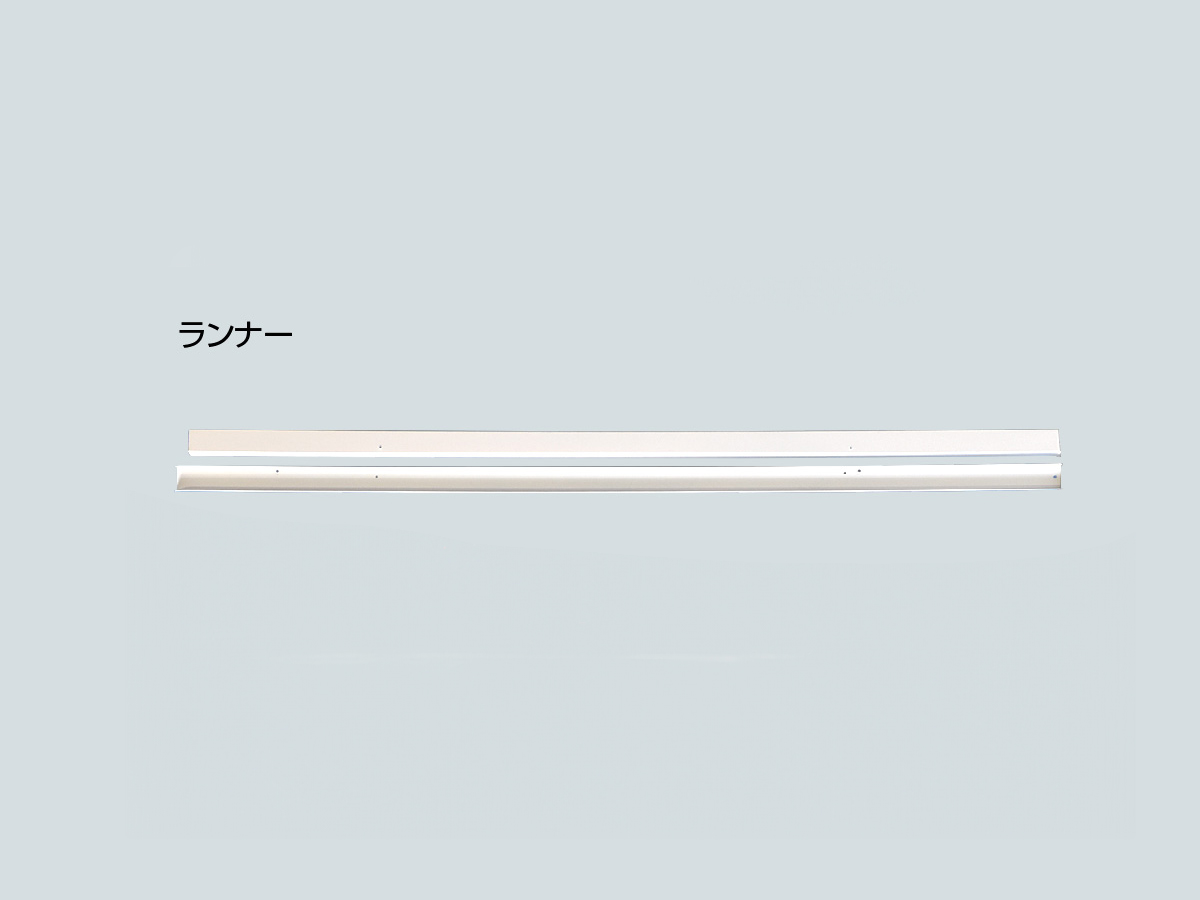

ランナー

寸法(㎜) 重量(kg）
W45×T25×L1800 1.2



パネル固定ピン

固定ピン

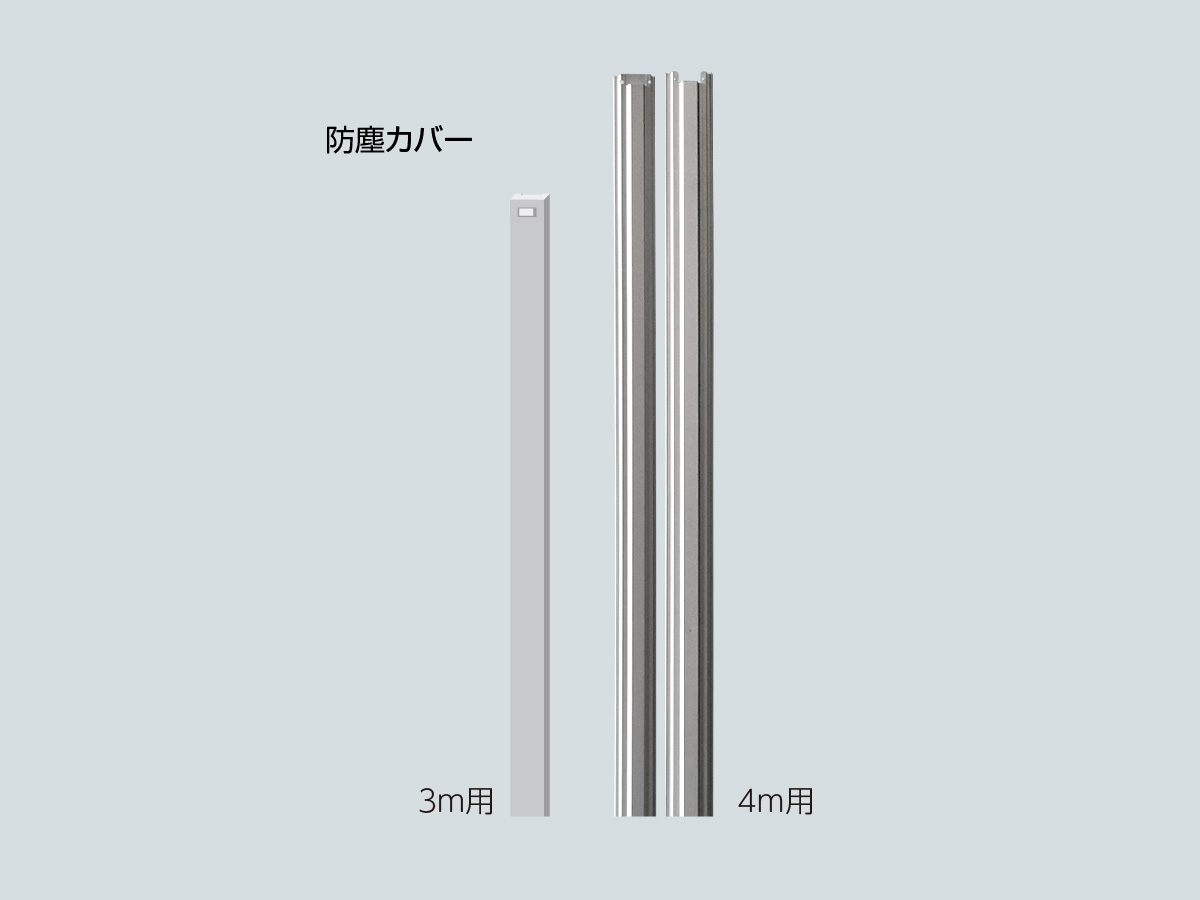

防塵カバー

規格 寸法(㎜) 重量(kg）
3m用 W64×T13×H1850 ～ 3300 1.7
4m用 W85×T28×H2070 ～ 4000 5.0



透明パネル上部防塵カバー

規格 寸法
300 W55×T13×H300
600 W55×T13×H600



防塵カバー押さえ金具

自重(kg）
0.1

防塵カバー押さえ金具寸法図



出隅用止め金具

自重(kg）
0.1

出隅用止め金具寸法図



単管止金具

自重(kg）
0.1



防塵カバー

 スライドパネルランナー

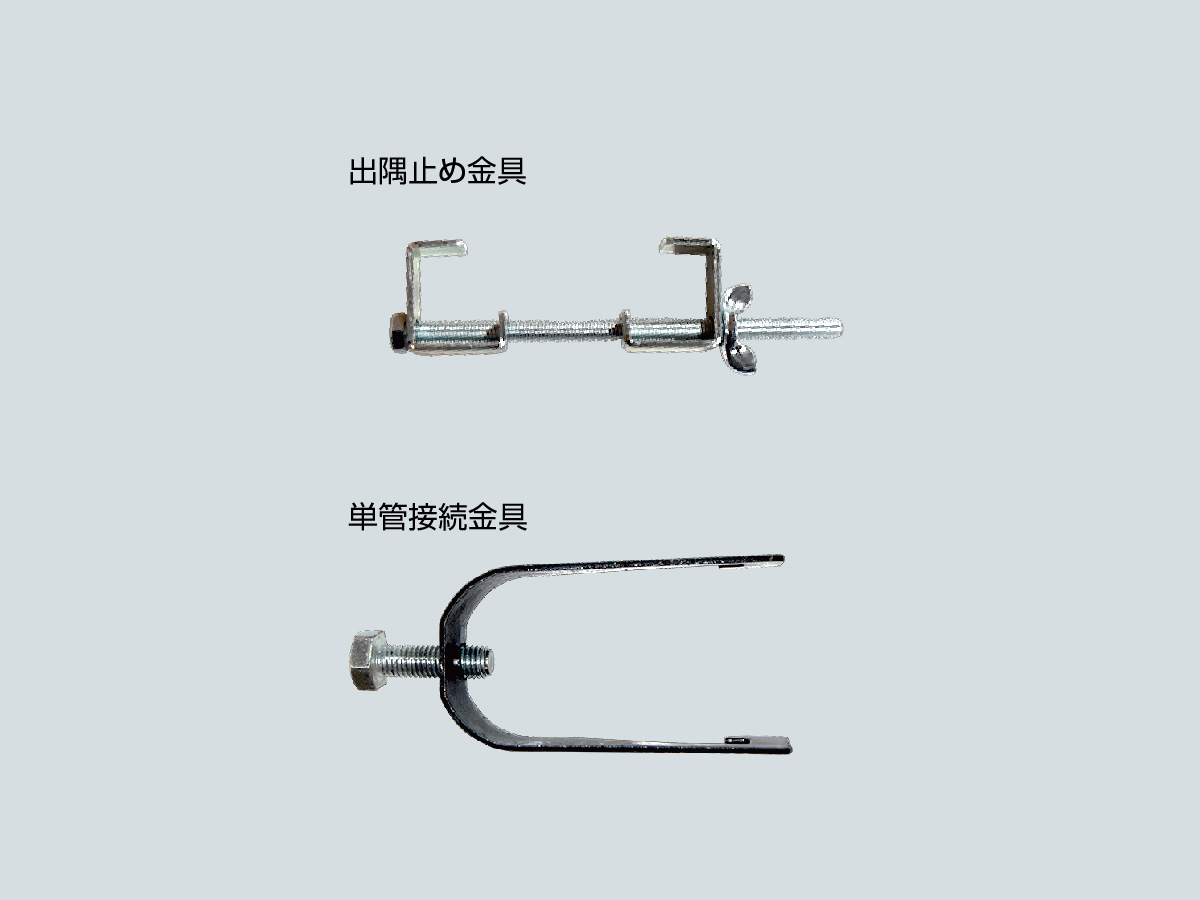

出隅止め金具・単管接続金具

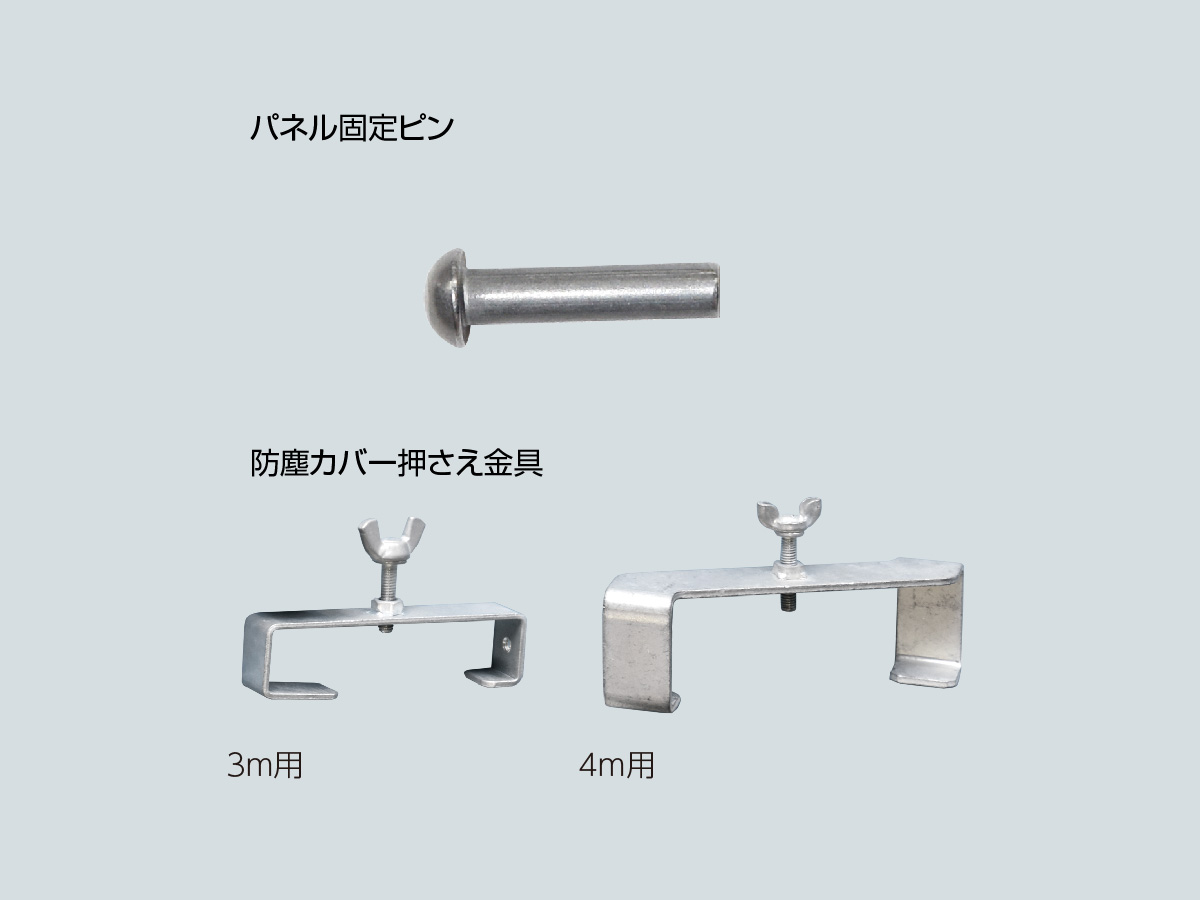

パネル固定ピン・防塵カバー押さえ金具

動画

スライドパネル 特設サイト

製品の特長をより分かりやすくご紹介しています。
https://www.daidoc.co.jp/slidepanel/ （特設サイトへ）

各種ファイルダウンロード

カタログ 従来品との比較資料 中間処理量および二酸化炭素排出量に関する資料
