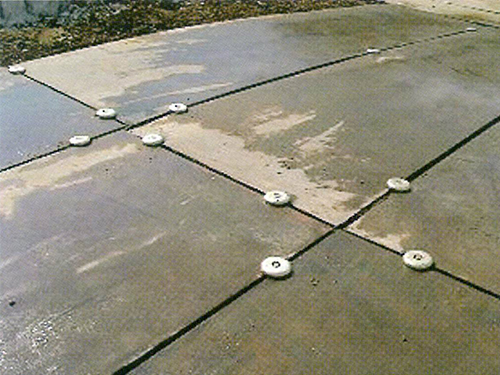

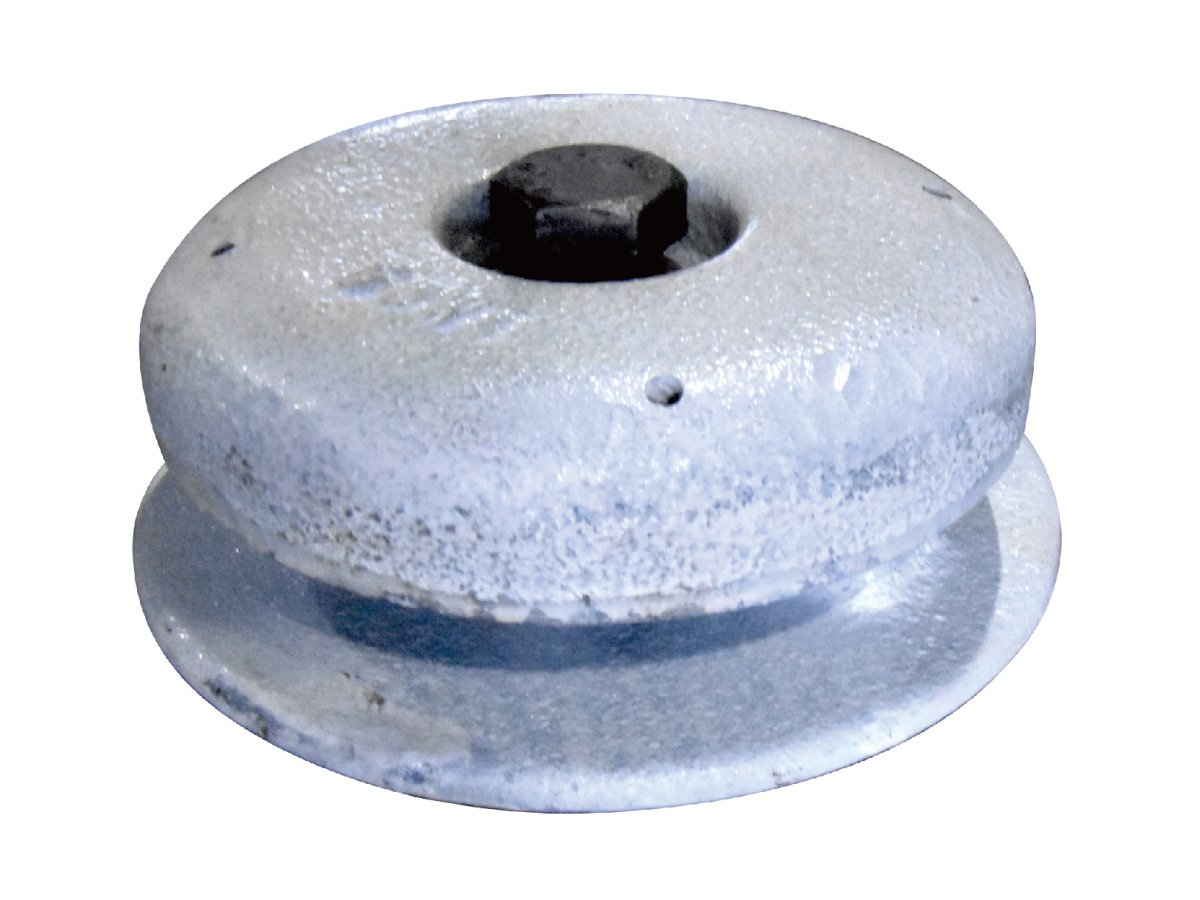

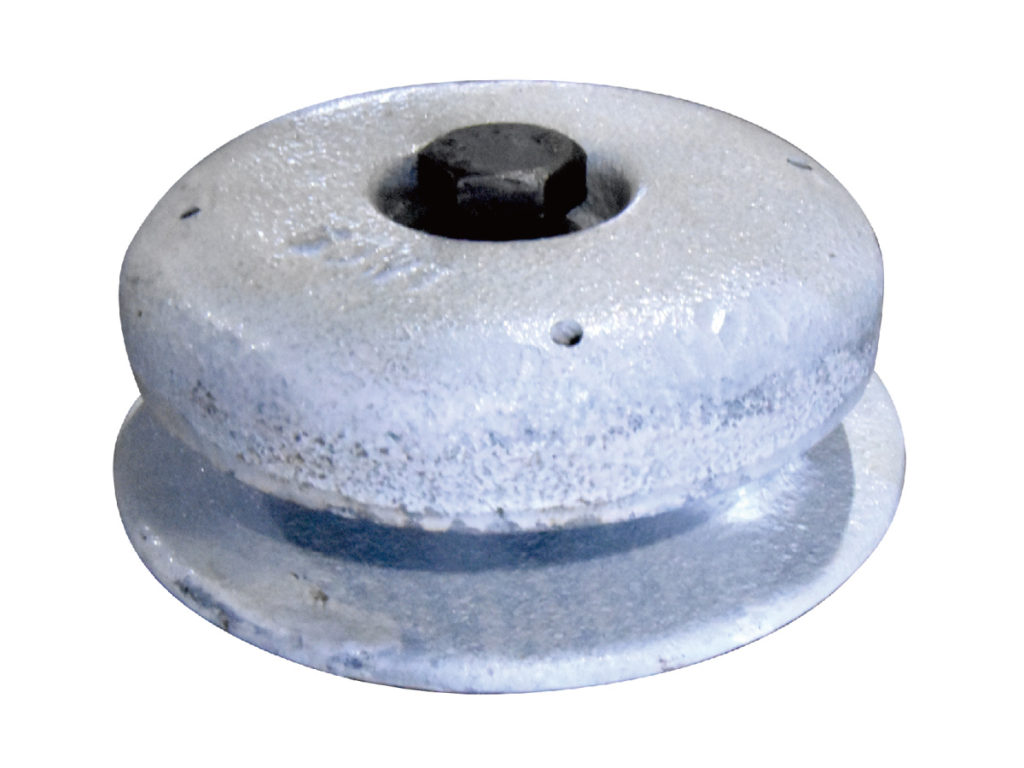

敷鉄板緊結安全金具リンクプレート

用途

敷鉄板の「開き・ズレ・バタツキ」を解消

安全性向上

鉄板のフラットな状態を維持し、バタツキや横ズレを抑えることで、作業員の足の挟まれなどの労働災害を未然に防ぎます。

騒音抑制

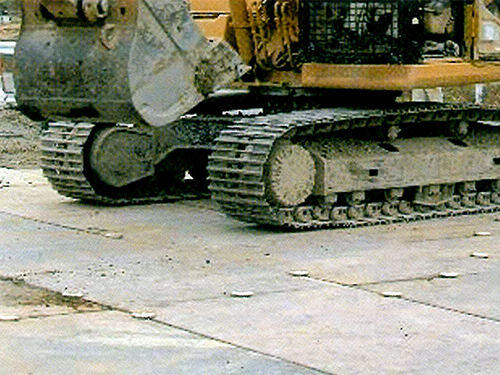

鉄板のガタつきを抑え、車輌通行時の騒音・振動を抑制します。

コスト削減

溶接跡が残らず、鉄板返却時の付着物除去費が発生しません。整備して再利用できるので環境対策にもなります。

自重（kg）	約3.3kg/１セット

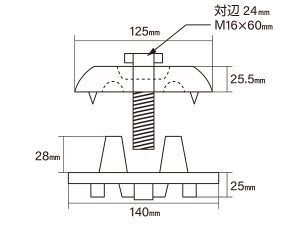

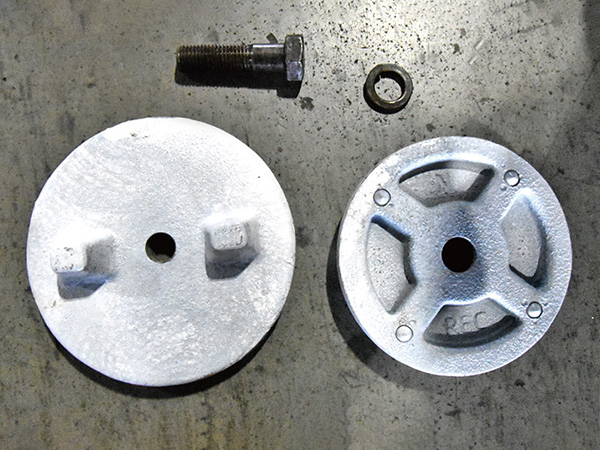

リンクプレート寸法

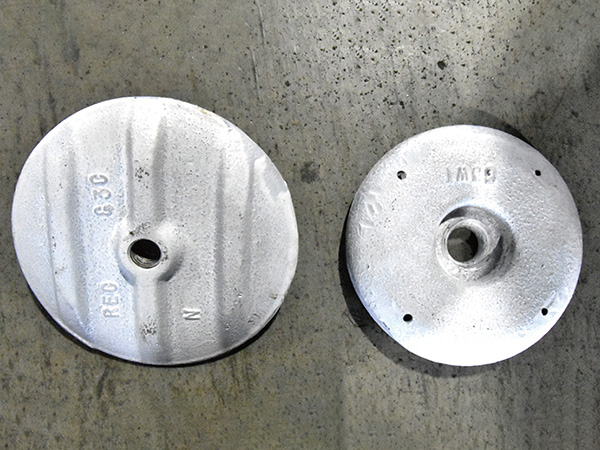

リンクプレート内側

リンクプレート外側

※必要工具としてラチェットレンチ24㎜をご用意ください。

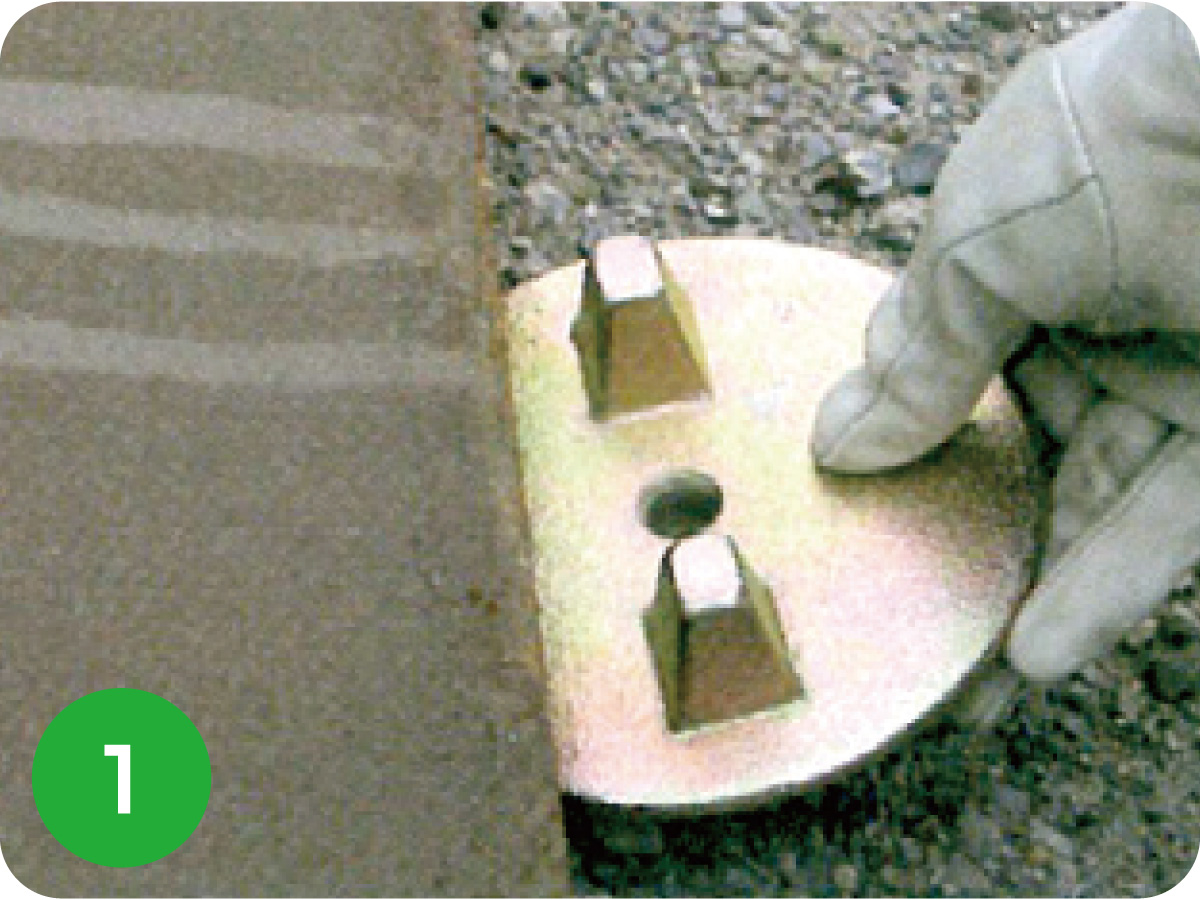

リンクプレート下部を敷鉄板に挿入します。

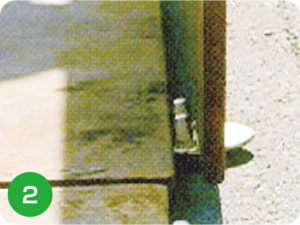

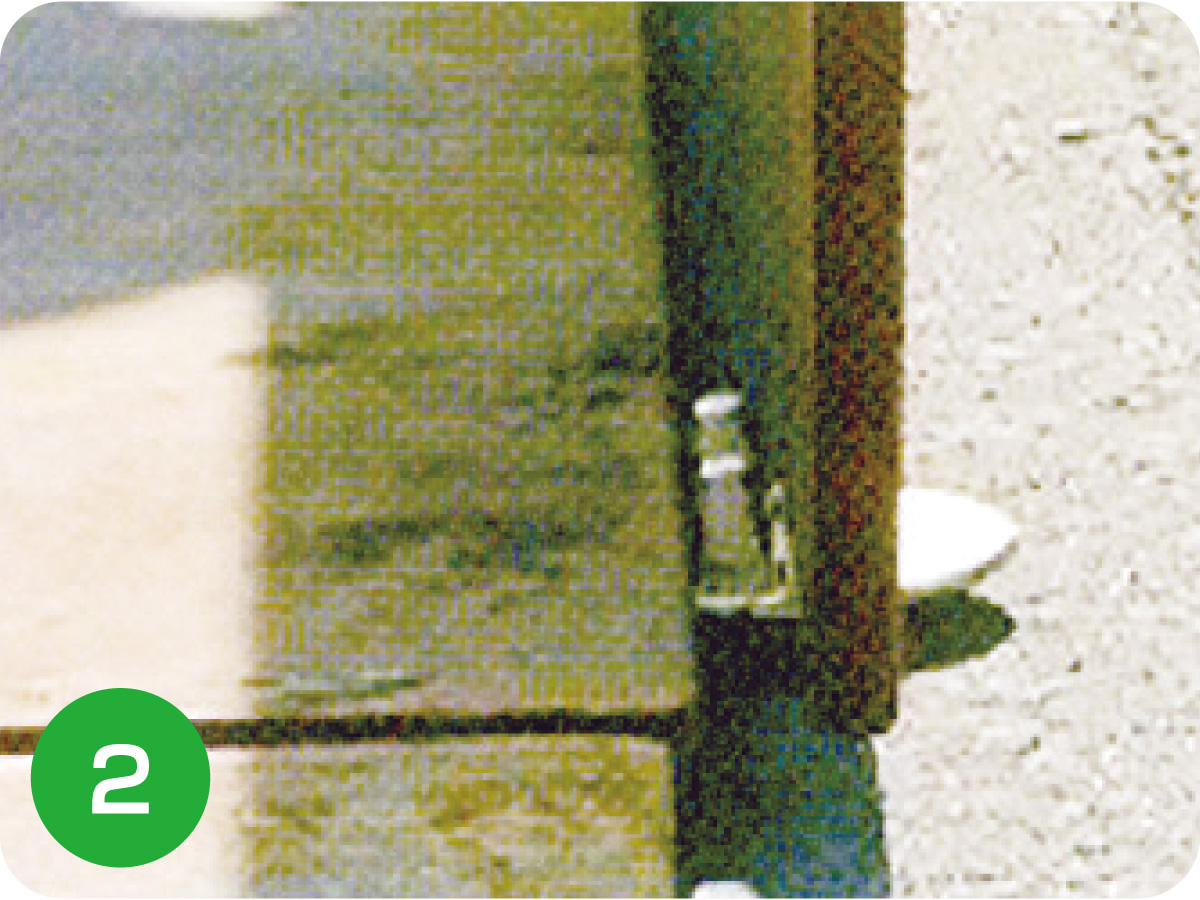

2枚目の敷鉄板を敷設してください。

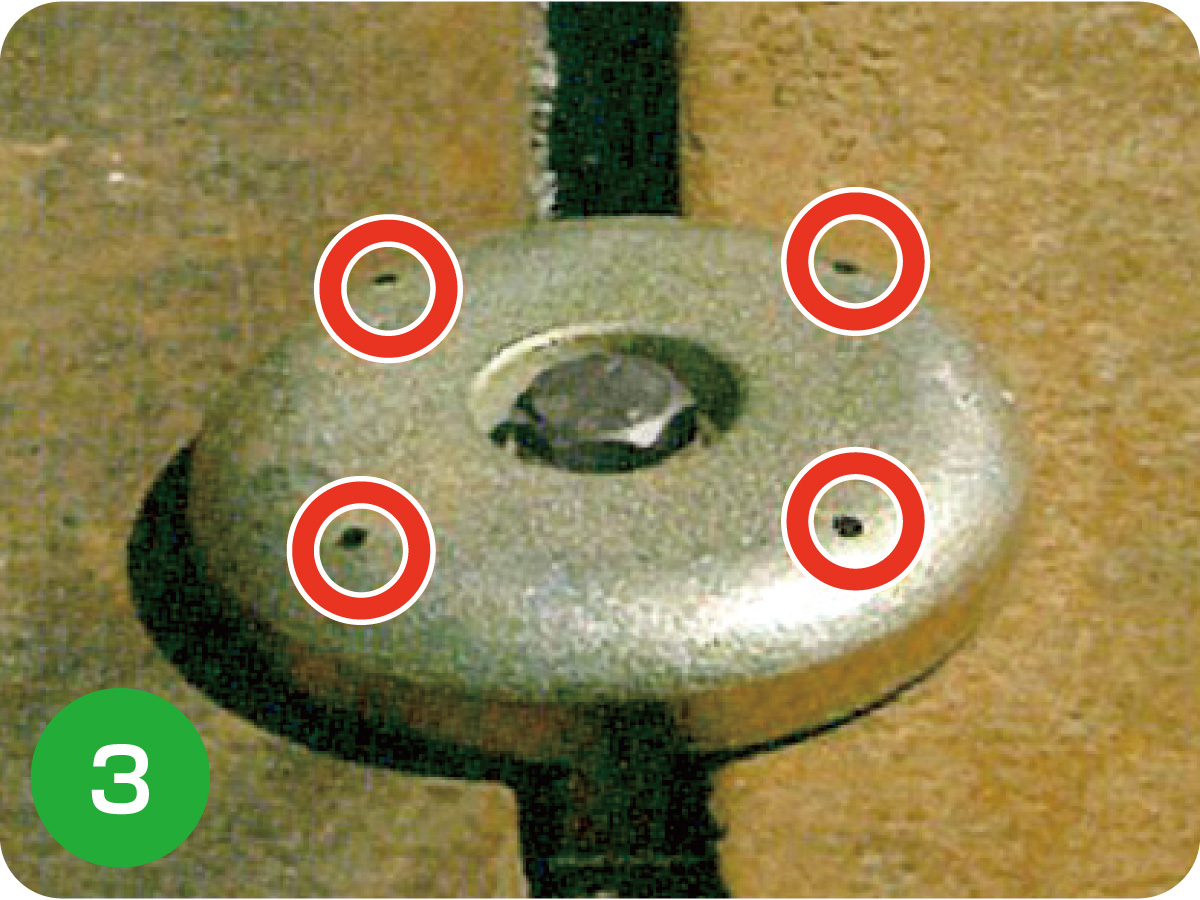

各々の敷鉄板にピンが2個ずつ噛んでいるか必ず確認してください。

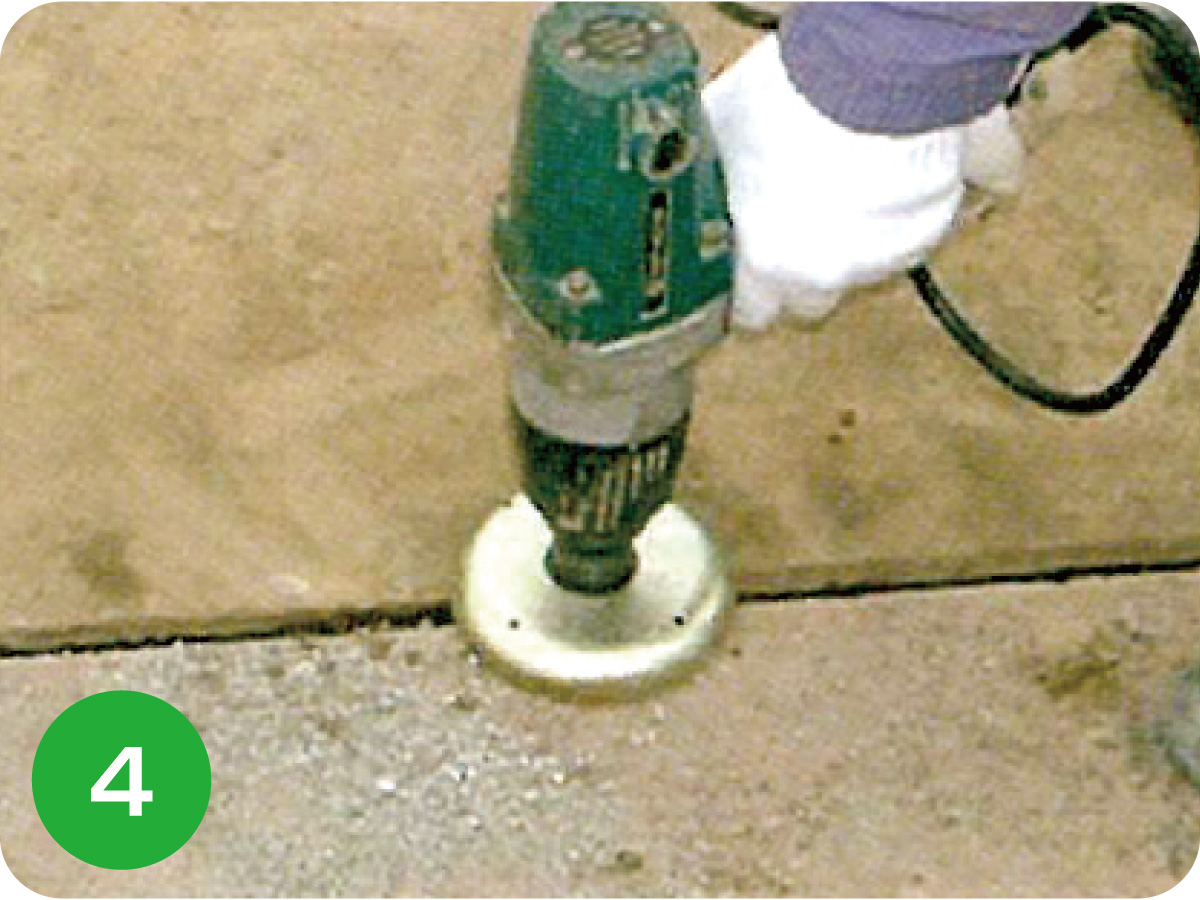

センターボルトの締め付けを行います。

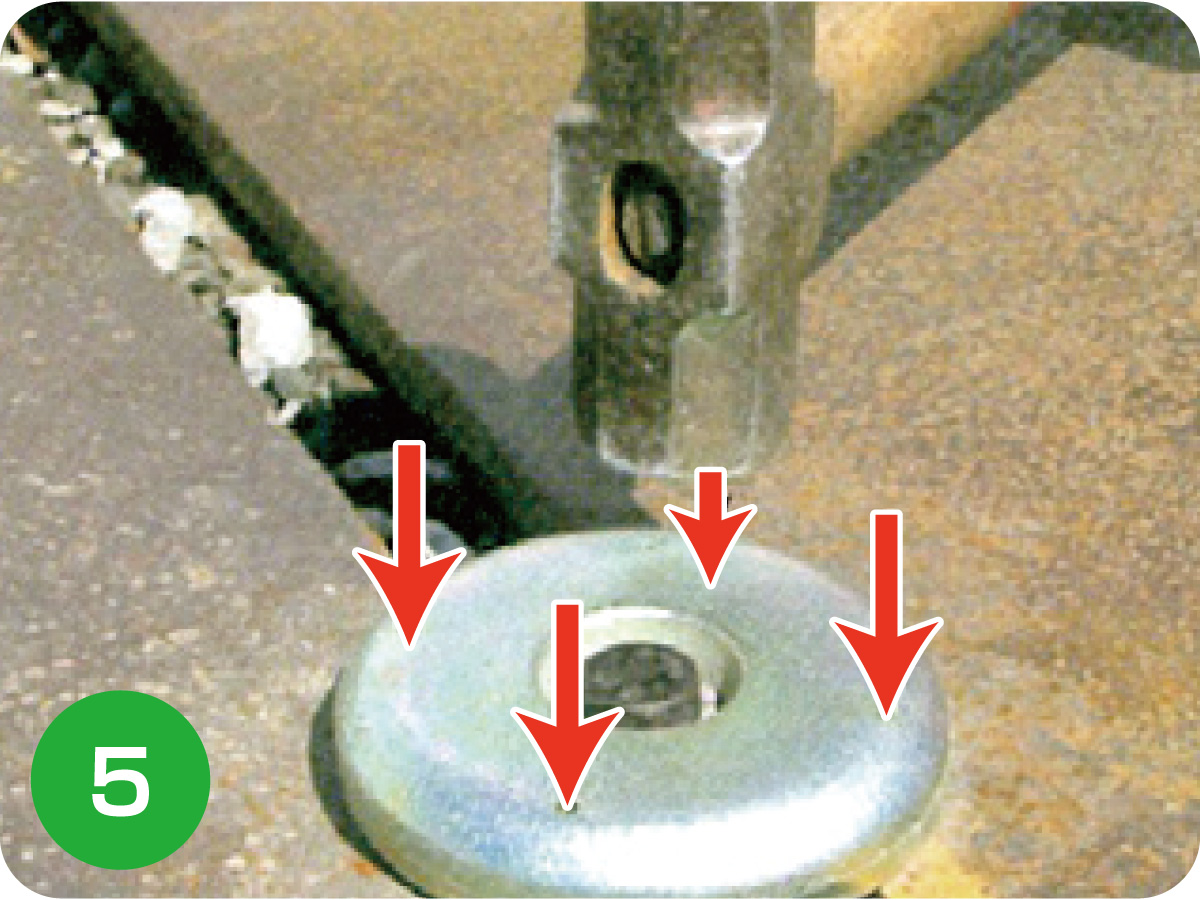

ハンマーでピンの穴部を強く叩き、ピンをより深く食い込ませてください。

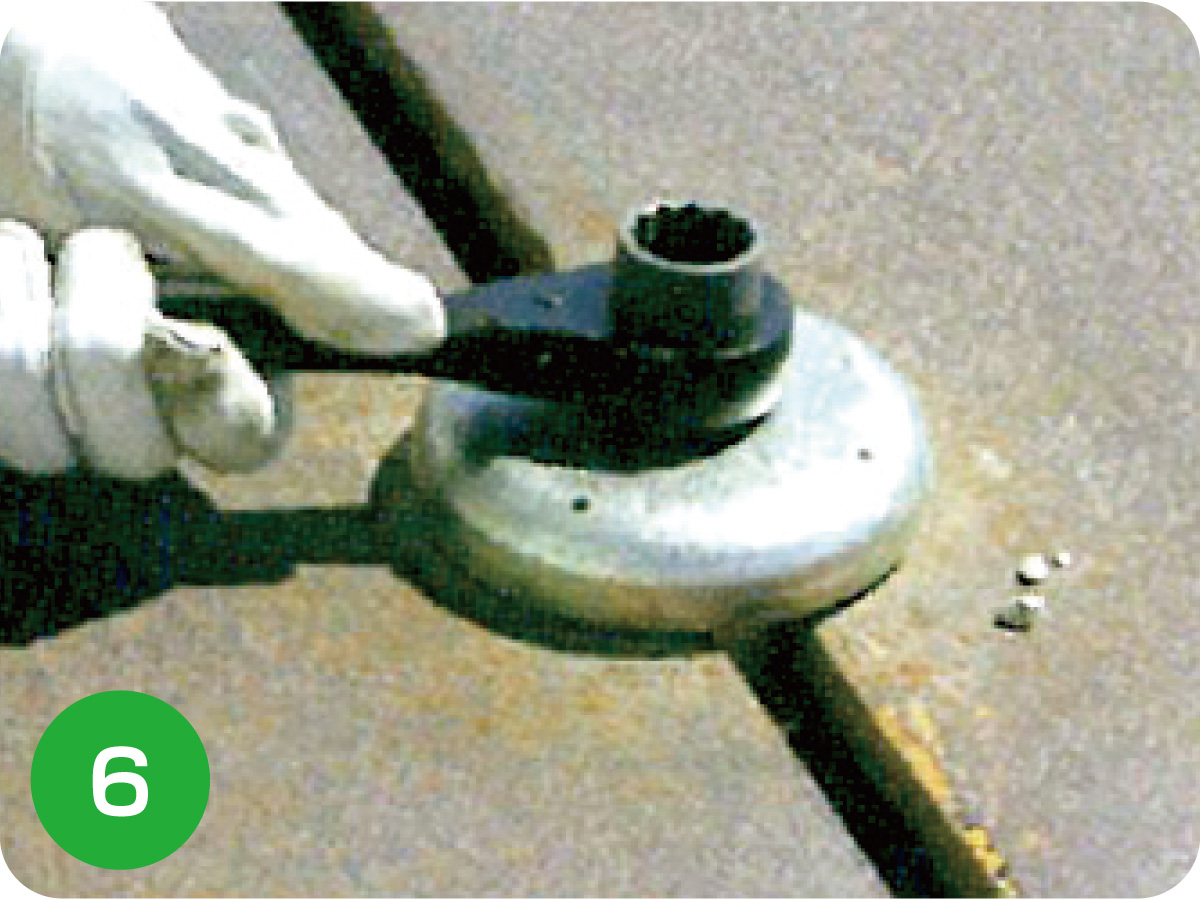

再度センターボルトの本締めを行います。

※敷鉄板の厚さは19㎜～25㎜でご使用ください。

<必要個数の目安：鉄板枚数×3.2〜3.5個>

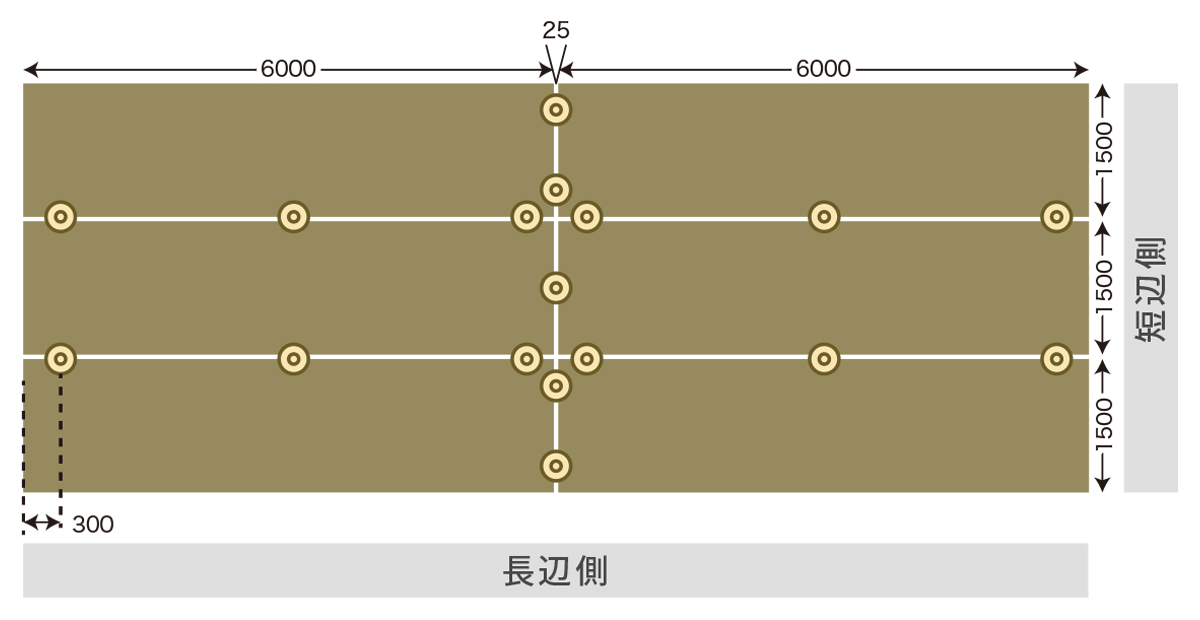

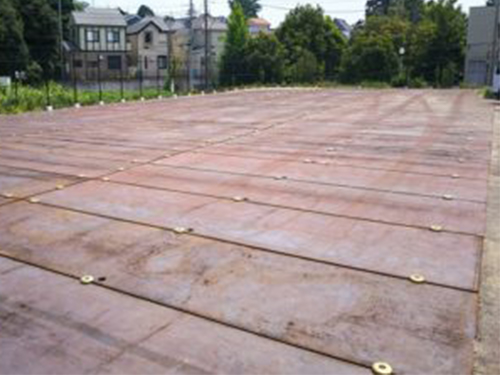

割付例
